Решітковий настил: види, призначення, застосування

Опубліковано: 01 Квітня 2026

Решітковий настил поділяється на кілька видів залежно від технології виготовлення, конструктивних особливостей та експлуатаційних характеристик. Кожен тип настилу вирішує свій спектр задач: зварні конструкції орієнтовані на роботу під високими навантаженнями в умовах промислових підприємств та будівництв. Пресований настил використовується там, де крім функціональності важлива точність геометрії та зовнішній вигляд. Композитні матеріали мають покращені декоративні властивості та підходять для використання у середовищах із підвищеною вологістю та хімічною активністю.

Особливості вибору решіткового настилу

Сфери застосування решіткового настилу – промислові об’єкти, будівництво, інфраструктура, енергетика, комерційні простори, архітектурні елементи. У кожному з цих напрямів мають значення різні фактори: механічні навантаження, вплив корозії, контакт з хімічними речовинами, вимоги до безпеки пересування, зовнішній вигляд конструкцій. Універсального рішення не існує – вибір визначається конкретними умовами експлуатації, вимогами до міцності, безпеки, естетики. Правильно підібраний решітковий настил відповідає технічним параметрам та забезпечує стабільну роботу конкретного об’єкта в заданому середовищі. Наш завод ДП-Україна працює з усіма видами решіткового настилу – розробляємо проєкт, обираємо оптимальний конструктив, виконуємо розрахунки, виготовляємо на власному виробництві з доставкою і монтажем по всій Україні.

Технології виготовлення решіткового настилу

Виготовлення зварного настилу

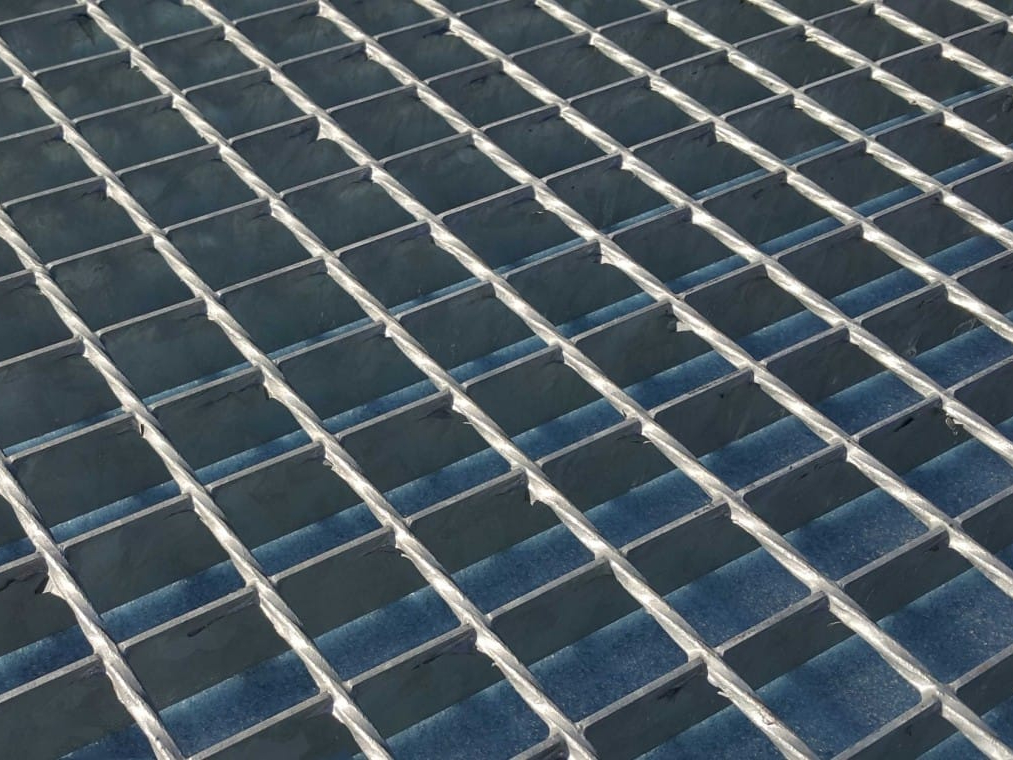

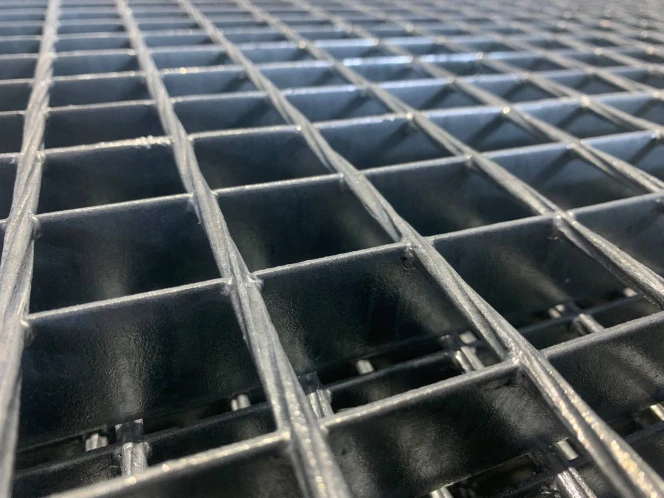

У зварному решіткового настилі несучі смуги з’єднані між собою крученим прутком методом контактного зварювання. Технологія зварювання забезпечує високу міцність з’єднань та робить настил стійким до навантажень, в тому числі вібрацій. Етапи техпроцесу:

• розкрій рулонної сталі та підготовка несучих смуг заданої товщини та висоти;
• розкладка смуг і прутка з визначеним кроком;
• контактне зварювання під тиском у точках перетину;
• розкрій матеріалу на секції потрібного розміру;
• приварювання обрамлення по периметру секції;
• гаряче цинкування для захисту від корозії.

Виробництво пресованого решіткового настилу

Пресований настил має інший конструктив: несучі полоси мають пази, в які під високим тиском встановлюються з’єднувальні смуги. Матеріал виготовляється без зварювання, тому має більш точну геометрію та естетичний вигляд. Етапи виготовлення:

• підготовка несучих і поперечних смуг із точними геометричними параметрами;
• прорізання пазів у несучих смугах відповідно до кроку решітки;
• встановлення поперечних елементів у підготовлені пази;
• пресування конструкції під високим тиском на автоматизованому обладнанні;
• обрізка країв, підгонка та зачищення;
• приварювання обрамлення по периметру;
• захист від корозії методом гарячого цинкування.

Технологія виготовлення оцинкованого решіткового настилу

Якщо решітковий настил виготовляється з чорної конструкційної сталі, він потребує додаткового захисту від корозії. Оптимальною технологією є гаряче цинкування – метод занурення настилу у розплавлений цинк. Під час занурення на поверхні формується щільне цинкове покриття, яке має стійкість до корозії та здатність до самовідновлення в місцях пошкоджень. Розплав цинку рівномірно проникає у кожну комірку, завдяки чому вся структура решітка надійно захищена від корозії. За одне занурення можна оцинкувати кілька панелей настилу, підвішених на траверсах – це прискорює та спрощує технологічний процес. Етапи гарячого цинкування решіткового настилу:

• хімічна підготовка – очищення, знежирення, травлення у спеціальних хімічних розчинах;
• флюсування для покращення адгезії металу з цинком;
• занурення металоконструкції у ванну з розплавленим цинком;
• формування захисного цинкового покриття;
• охолодження, промивка, сушка оцинкованої решітки.

Чим відрізняється зварний та пресований решітковий настил

Зварний та пресований настил відрізняються не тільки конструктивом, а й технічними та експлуатаційними характеристиками. Різниця полягає у жорсткості конструкції, несучій здатності, точності геометрії та зовнішньому вигляді. Зварний настил формується жорстким з’єднанням несучих смуг і поперечних прутків методом контактного зварювання – така технологія забезпечує високу міцність і стійкість до деформацій. Матеріал розрахований на значні навантаження та використовується в умовах інтенсивної експлуатації – найчастіше це промислові та складські об’єкти, будівельні майданчики, енергетичні комплекси.

Пресований настил виготовляється без зварювання – шляхом запресовування поперечних елементів у прорізи в несучих смугах. Формується рівномірна решітка з точною геометрією – такий настил має більш акуратний вигляд для дизайнерських та архітектурних застосувань у громадських просторах та комерційних приміщеннях. При однакових розмірах несуча здатність пресованого настилу нижча порівняно зі зварним. Також пресований настил поступається стійкістю до вібраційних та динамічних навантажень.

Як тип і конструкція настилу впливає на застосування

Експлуатаційні властивості решіткового настилу залежать від його типу, матеріалу та конструктивних особливостей – несучої здатності, жорсткості, стійкості до зовнішніх впливів, декоративних характеристик. Вибір типу решіткового настилу не може базуватися на універсальному підході, кожен варіант ефективний у своїх умовах експлуатації.

• Зварний настил орієнтований на роботу під значними механічними навантаженнями. Забезпечує високу жорсткість та стійкість до деформацій, тому часто застосовується для промислових об’єктів, технічних майданчиків, платформ, які працюють в режимі інтенсивної експлуатації.
• Пресований настил має більш точну структуру та акуратний вигляд, тому застосовується у громадських просторах, для оздоблення фасадів, встановлення огорож, декоративних архітектурних елементів з посиленими вимогами до дизайну.
• Композитний настил має естетичний вигляд, не піддається корозії, стійкий до агресивних речовин, не проводить електричний струм. Зазвичай такий матеріал має вищу ціну, тому у багатьох проєктах замість композиту обирають оцинкований металевий настил з надійним антикорозійним захистом гарячим цинкуванням.
• Оцинкований настил виготовляється зі сталі з захистом від корозії гарячим цинкуванням. Це надійний та довговічний матеріал, який підходить для експлуатації на вулиці, в контакті з агресивними речовинами, забрудненнями, снігом, водою. Оцинкована решітка стійка до механічних навантажень, покриття не стирається навіть при інтенсивній експлуатації.

Де використовується решітковий настил

Промисловість і логістика

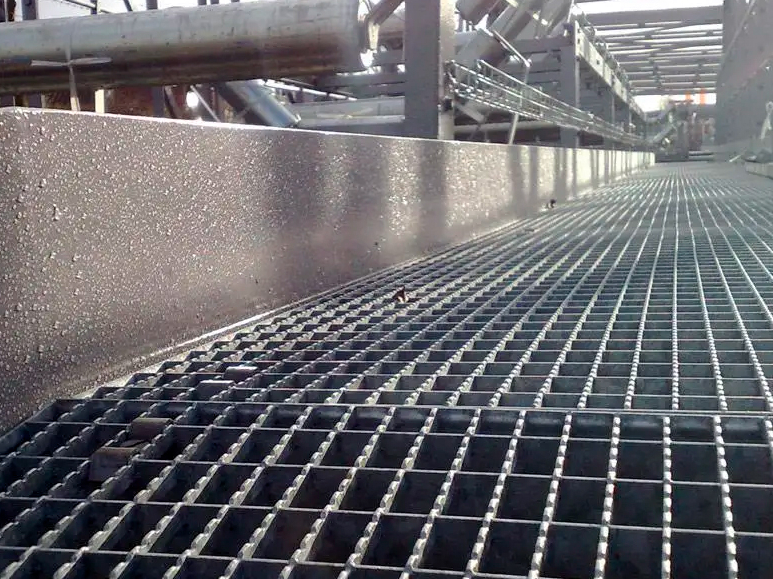

Решітковий настил у промисловості та логістиці використовується для організації безпечного доступу до обладнання та робочих зон, для розміщення та зберігання товарів. Витримує значні статичні та динамічні навантаження, не затримує воду, мастила та виробничі забруднення, що знижує ризик ковзання. Настил дозволяє швидко монтувати великі площі без значного збільшення ваги металоконструкцій. Приклади конструкцій:

• обслуговуючі платформи;
• стелажні системи;
• технологічні майданчики;
• переходи між виробничими лініями;
• металеві сходи;
• настили над комунікаціями.

Будівництво

На будівельних майданчиках решітковий настил використовується для виготовлення тимчасових конструкцій, які вирішують різні задачі протягом терміну будівництва. Завдяки поєднанню міцності та відносно невеликої ваги настил не перевантажує несучі конструкції та дозволяє оптимізувати витрати матеріалів. Важливою перевагою є швидкість монтажу та можливість демонтажу без втрати характеристик. У технічних зонах решітковий настил забезпечує доступ до інженерних мереж. Приклади застосування:

• сходи, сходові марші;
• пандуси;
• технічні перекриття;
• тимчасові настили на будмайданчиках;
• балкони, обслуговуючі площадки.

Енергетика

В енергетичному секторі решітковий настил використовується для забезпечення доступу персоналу до обладнання. В деяких застосуваннях важливі діелектричні властивості настилу, тоді перевага надається композитному матеріалу. Енергетичні об’єкти експлуатуються на вулиці у складних погодних умовах, тому решітковий настил повинен витримувати не лише механічні навантаження, а й вплив зовнішнього середовища, вологу, перепади температур, агресивні фактори. Приклади конструкцій:

• підлогові настили на підстанціях і в технічних приміщеннях;
• сервісні майданчики та огорожі;
• містки між обладнанням;
• сходи для обслуговування ЛЕП, ВРП, веж блискавкозахисту, щогл освітлення.

Транспортна інфраструктура

У галузі дорожньої і транспортної інфраструктури решітковий настил використовується для безпечного пересування пішоходів. Завдяки гратчастій структурі поверхня не накопичує воду та сніг, має протиковзкі властивості, не потребує складного догляду. Конструкції з настилу відрізняються довговічністю та стійкістю до механічного зношування при інтенсивних переміщеннях потоків людей. Приклади застосування:

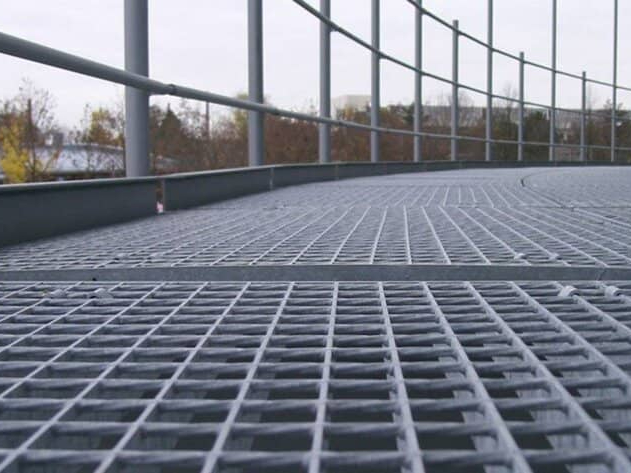

• пішохідні мости та переходи;
• платформи і перони;
• настили на естакадах;
• підлогові покриття технічних зон;
• решітки водовідвідних лотків на дорогах і тротуарах.

Архітектура, дизайн, громадські простори

Для реалізації архітектурних та дизайнерських рішень використовується більш естетичний пресований настил, який має точну геометрію та покращені декоративні властивості. Матеріал застосовується у проєктах, де важливо поєднати довговічність із сучасним виглядом. Пресований настил добре інтегрується у громадські простори, забезпечують вентиляцію, достатній рівень світлопропускання, дренажні властивості без втрати естетики. Приклади застосування:

• фасадні системи;
• сонцезахисні екрани;
• декоративні перегородки;
• пішохідні настили;
• огородження;
• декоративні композиції.

Комерційні та житлові об’єкти

Решітковий настил у будівництві житлової та комерційній нерухомості використовується для оснащення зон із високим трафіком, де важливі зносостійкість, безпека, відведення вологи, збереження чистоти підлоги, захист від ожеледі. Приклади застосування:

• підлогові решітки водовідведення у вхідних групах ТЦ, бізнес-центрів;
• настили у службових приміщеннях
• підлоги в складських і технічних зонах;
• зони розвантаження транспорту;
• пішохідні частини паркінгів.

Дренажні та вентиляційні системи

Решітковий настил застосовується в системах вентиляції та відведення грунтової, талої, дощової води. Металеві решітки ефективно пропускають воду та повітря, зберігаючи жорсткість та стабільну форму. Приклади конструкцій:

• дренажні решітки систем водовідведення;
• решітки каналів для відведення мастил і технічних рідин на виробництвах;
• покриття каналів і лотків міського водовідведення;
• настили на автомийках;
• дренажні підлоги;
• захисні решітки для комунікацій;
• настили у зонах розвантаження;
• вентиляційні решітки;
• елементи вентиляційних шахт;
• настили для відведення тепла від обладнання;
• вентильовані підлоги;
• фальшпідлоги у дата-центрах.

Типи поверхні решіткового настилу

Тип поверхні решіткового настилу безпосередньо впливає на безпеку пересування, особливо в умовах підвищеної вологості, ожеледі, забруднення, перепадів температур, розливу рідин та мастил. Вибір оптимального варіанту визначається не лише впливом середовища, а й інтенсивністю експлуатації, кутом нахилу платформ, призначенням настилу (пересування людей, транспорту, колісної техніки тощо). Правильний вибір типу поверхні – це важливий етап проєктування, оскільки цей фактор впливає на безпеку персоналу та надійність експлуатації об’єкта.

Гладка поверхня

Гладкий настил має рівні несучі смуги без додаткової механічної обробки. Такий варіант забезпечує стандартне зчеплення, достатнє для сухих і контрольованих умов експлуатації. Його доцільно використовувати у внутрішніх приміщеннях, де відсутні постійні джерела вологи та забруднень, а також у зонах з невисокою інтенсивністю руху. Основною перевагою є простота конструкції та нижча вартість у порівнянні з іншими типами поверхні. Відсутність насічок та зубців полегшує очищення та обслуговування. При потраплянні води, масла, жирних рідин, льоду, забруднень рівень безпеки знижується, тому застосування гладкого настилу у виробничих середовищах обмежене.

Протиковзка насічка

Протиковзкий настил виготовляється з нанесенням спеціальної насічки на верхню частину несучих смуг. Така обробка створює додаткову шорсткість, що значно підвищує коефіцієнт зчеплення між поверхнею та взуттям або колесами. Це універсальне рішення для більшості об’єктів, де існує періодичний вплив вологи, пилу та інших забруднень. Решітковий настил з насічками широко застосовується на промислових підприємствах, складах, у технічних приміщеннях, на комерційних об’єктах. Він забезпечує баланс між безпекою та комфортом пересування, не створюючи надмірного опору при ходьбі та пересуванні колісної техніки.

Зубчаста поверхня

Зубчастий настил має спеціальні виступи у формі зубців на верхній кромці несучих смуг. Зубці забезпечують максимальне зчеплення навіть у складних умовах, де поверхня постійно піддається впливу води, льоду, масла, інших слизьких речовин. Цей варіант розрахований на експлуатацію з підвищеними вимогами до безпеки. Застосування зубчастого решіткового настилу доцільне на відкритих майданчиках, сходах, пандусах, платформах, у виробничих зонах із високим ризиком ковзання. Варіант особливо актуальний в регіонах із холодним кліматом. Але є специфічна особливість – зубчаста поверхня решіткового настилу більш агресивна до взуття і менш комфортна при тривалому пересуванні.

Замовити решітковий настил у виробника ДП-Україна за вигідною ціною

Наш завод металоконструкцій ДП-Україна має сучасне автоматизоване виробництво, лінію гарячого цинкування, проєктний відділ, монтажні бригади по всій Україні. Ми виготовляємо зварний та пресований решітковий настил для промислових та комерційних застосувань, виконуємо розрахунки, підбираємо оптимальні розміри та конструктивні параметри матеріалу. Оптимізуємо розкрій панелей під ваші запити – планування ділянки, параметри металоконструкції, зонування території. Доставляємо настил, виконуємо монтажні роботи будь-якої складності. У нас можна замовити зварні та пресовані решітки під ключ – для консультації залиште заявку на сайті або за телефонами: info@gmt.net.ua, (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11.

FAQ

Який тип настилу витримує найбільше навантаження?

Найбільш високу несучу здатність має зварний металевий решітковий настил. Він використовується на промислових об’єктах та розрахований на інтенсивні статичні та динамічні навантаження.

Чи іржавіє решітковий настил?

Для надійного захисту сталевого настилу від корозії використовується технологія гарячого цинкування. Більш дорогі варіанти – нержавіюча сталь або композитні матеріали.

Чи можна адаптувати настил під індивідуальні розміри та планування ділянки?

Так, решітковий настил можна підганяти під задані розміри безпосередньо перед монтажем, але в такому випадку важливо відновити антикорозійне покриття в місцях різання. Оптимальний варіант – замовити готовий настил з розкроєм у заводських умовах під ваші індивідуальні розміри.
