Решітковий настил зварний

Решітковий настил – це легкі металеві панелі з гратчастою структурою для виготовлення сервісних майданчиків, платформ, підлогових покриттів, сходів, пандусів, огорож. Матеріал поєднує високу міцність, стійкість до динамічних навантажень та невелику вагу. Гратчаста структура забезпечує вільне пропускання повітря, води, снігу, світла, забруднень. Різні види решіткового настилу знаходять застосування у будівництві, аграрному секторі, промисловості, комунальному та дорожньому господарстві. Для антикорозійного захисту використовується технологія гарячого цинкування – оцинкований настил служить десятки років, не піддається зносу та корозії, витримує постійні динамічні навантаження. На нашому заводі ДП-Україна ви можете купити решітковий настил за вигідною ціною від виробника – виготовляємо настил за індивідуальними розмірами з доставкою і монтажем.

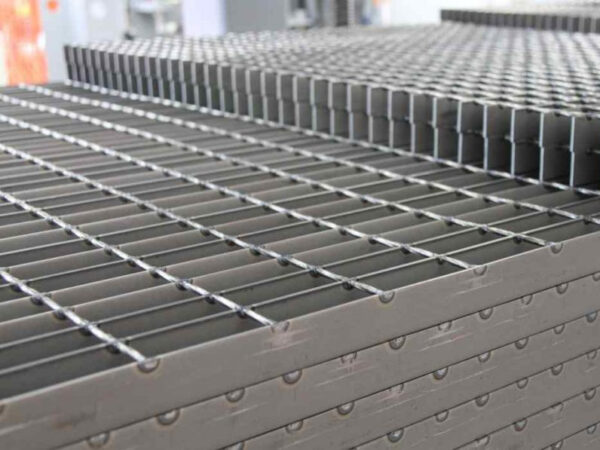

Особливості зварного решіткового настилу

Зварний решітковий настил виготовляється методом контактного зварювання – до несучих сталевих смуг приварюються перехресні з’єднувальні прутки. Така технологія формує міцну, стабільну конструкцію з високою несучою здатністю, яка ефективно працює під статичними та динамічними навантаженнями. Зварний решітковий настил відрізняється конструктивною жорсткістю та стабільністю геометрії. Основна особливість – жорстке кріплення поперечних прутків до несучих смуг за допомогою зварювання, що формує нероз’ємні вузли без люфтів. Така конструкція рівномірно розподіляє навантаження та забезпечує надійну роботу в умовах інтенсивної щоденної експлуатації. Матеріал добре витримує механічні впливи, вібрації, навантаження від техніки та постійний рух людей. Завдяки простому та перевіреному конструктиву зварний настил активно використовується в промисловості, де більше важлива функціональність, а не декоративні властивості. Зварний настил може комплектуватися обрамленням, протиковзкими елементами та додатковими ребрами жорсткості, що розширює сферу його застосування.

Технологія виробництва

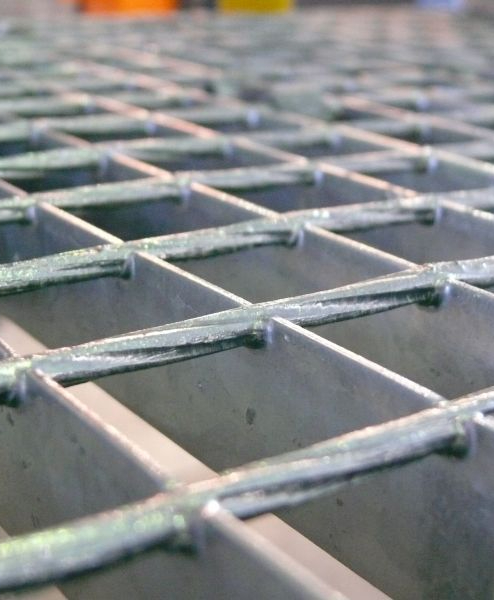

Для виготовлення зварного решіткового настилу використовується технологія контактного електрозварювання – технологічний процес реалізується на автоматизованому обладнанні. Несучі сталеві смуги укладаються паралельно з заданим кроком, до них перпендикулярно приварюються тонкі поперечні прутки – круглі, квадратні або кручені. Нероз’ємні зварні з’єднання утворюються точно у місцях перетину смуг та прутків. Виробництво контролюється програмним забезпеченням (ЧПУ), що дозволяє точно витримувати геометрію, крок комірок та перпендикулярне розташування елементів. Після основного етапу панелі можуть бути оснащені сталевим кантом, що підвищує жорсткість настилу та полегшує його монтаж.

Стандартні розміри

Зварний решітковий настил може бути виготовлений як у стандартних, так і в індивідуальних розмірах. Основні конструктивні характеристики, які визначають несучу здатність та міцність гратчастих панелей – товщина, висота і крок несучих смуг, діаметр з’єднувального прутка, габарити секцій, наявність кантів. Для зручності розрахунку та проєктування можна використовувати стандартні розміри, але на замовлення настил може бути виготовлений за індивідуальними параметрами.

висота несучої полоси – 25-70 мм;
товщина несучої полоси – 2-5 мм;
крок несучих полос – 20,77 мм, 30,15 мм, 34,3 мм, 41,45 мм;
крок з’єднувальних прутків – 20,4 мм, 38,1 мм, 50,8 мм, 76,2 мм, 101,6 мм;
максимальна довжина прутка 1000 мм;
максимальна довжина несучої полоси – 6100 мм;
поперечний перетин прутка 4-7 мм;
стандартна довжина секцій – 400-1500 мм;
стандартна ширина секції – 1000 мм.

Точні розміри зварного настилу розраховуються інженером – спеціаліст враховує призначення матеріалу, умови експлуатації, робочі навантаження, на основі чого визначає оптимальне поєднання конструктивних характеристик. Більший крок смуг підходить для виготовлення огороджувальних конструкцій без механічних навантажень, менший крок – для настилів, підлог, платформ, сходів, по яким ходять люди та пересувається транспорт.

Переваги зварного решіткового настилу

Швидке виготовлення. Зварний решітковий настил виготовляється на автоматизованих лініях, що дозволяє забезпечити високу швидкість виробництва навіть для великих обсягів замовлення. Це особливо важливо для будівельних і промислових проєктів із жорсткими термінами реалізації проєктів, де затримки у постачанні матеріалів можуть впливати на весь цикл робіт.
Вигідна ціна. Конструкція зварного настилу оптимізована з точки зору матеріалоємності, гратчаста структура дозволяє знизити вагу та собівартість виробу без втрати міцності. Проста технологія виробництва також впливає на ціну, роблячи зварний настил економічно вигідним рішенням у порівнянні з пресованим аналогом та іншими типами покриттів.
Стійкість до навантажень. Контактне зварювання забезпечує жорстке кріплення прутка до несучих смуг, завдяки чому формується міцна та стабільна конструкція. Настил ефективно розподіляє навантаження по всій площині, витримує інтенсивний рух людей, пересування транспорту, складського обладнання. При правильному підборі конструктивних характеристик настил стабільно працює в умовах підвищених механічних навантажень, має стійкість до вібрацій, не схильний до деформацій та поломок.

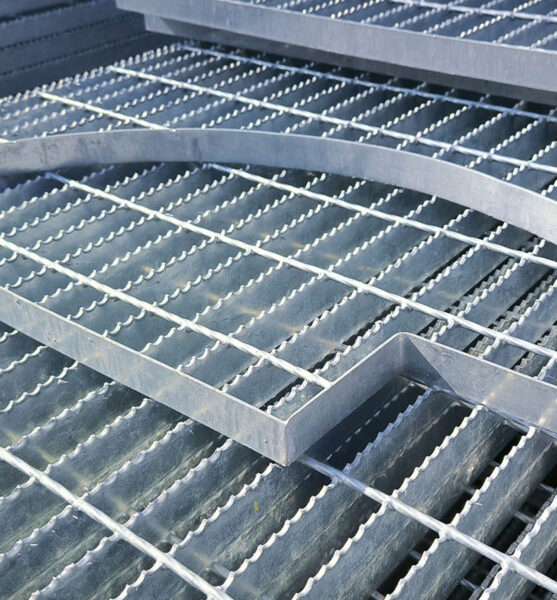

Гнучке проєктування. Зварний решітковий настил легко адаптується під конкретні технічні задачі. Можна змінювати крок комірок, товщину і висоту несучих смуг, діаметр поперечних прутків, габарити панелей. Це дозволяє точно підібрати конструкцію під розрахункові навантаження, особливості об’єкта та вимоги безпеки. За потреби виконується індивідуальний розкрій, що мінімізує підгонку на об’єкті та пришвидшує монтаж.
Протиковзка поверхня. Гратчаста структура забезпечує природні антиковзкі властивості. Вода, сніг, бруд і мастила не накопичуються на поверхні, а проходять крізь отвори. Додатково можуть застосовуватися насічки або зубчасті профілі, які підвищують рівень безпеки при підвищеній вологості. Це робить настил ефективним рішенням для відкритих майданчиків, сходів і виробничих зон.
Простий монтаж. Панелі постачаються на об’єкт у готовому вигляді, зварювальні роботи не проводяться на будівельному майданчику. Для фіксації решіткового настилу використовуються зручні зажими. Невелика вага конструкцій спрощує транспортування і монтаж, скорочує трудовитрати та дозволяє швидко вводити об’єкт в експлуатацію.

Захист від корозії

Технологія гарячого цинкування

Для захисту сталевого зварного настилу від корозії використовується технологія гарячого цинкування. Це метод, який передбачає занурення металоконструкції у розплавлений цинк (понад 98,5%) з невеликою кількістю домішок при температурі 460 градусів. Ванна цинкування має великі габарити, за одне занурення можна оцинкувати кілька решіткових секцій, підвішених на траверсах. Перед цинкуванням настил проходить етапи хімічної підготовки, травлення та флюсування, щоб покращити властивості цинкового покриття та посилити адгезію металу з цинком. Під час занурення цинк обволікає всі поверхні, проникає у кожну комірку, формує рівномірне захисне покриття на несучих полосах, з’єднувальних прутках та в місцях зварних з’єднань. Гаряче цинкування забезпечує довговічну стійкість решіткового настилу до корозії, робить матеріал стійким до вологи, хімікатів, забруднень, механічного зносу.

Особливості оцинкованого настилу

Оцинкований зварний настил поєднує в собі міцність, стійкість до корозії, доступну вартість та високу довговічність. Конструктив зварного настилу робить його стійким до навантажень, а цинкове покриття – невразливим до агресивних зовнішніх впливів. Переваги такого матеріалу:

термін експлуатації понад 30-50 років залежно від режиму навантаження і товщини цинкового покриття;
рівномірний захист гратчастої конструкції без дефектів та непокритих ділянок;
швидкий процес гарячого цинкування, занурення одночасно кількох панелей у велику ванну;
стійкість гратчастих секцій до механічного зносу;
вигідні ціна зварного решіткового настилу порівняно з пресованим;
універсальність, широка функціональність для виготовлення настилів, платформ, сходів, огорож.

Застосування зварної металевої решітки

Зварний решітковий настил використовується у промисловому, комерційному та інфраструктурному будівництві завдяки своїй міцності, надійності та здатності працювати в складних умовах експлуатації. Гратчаста конструкція забезпечує ефективний розподіл навантажень, не перешкоджає вентиляції та відведенню рідин, що робить матеріал універсальним для різних технічних задач.

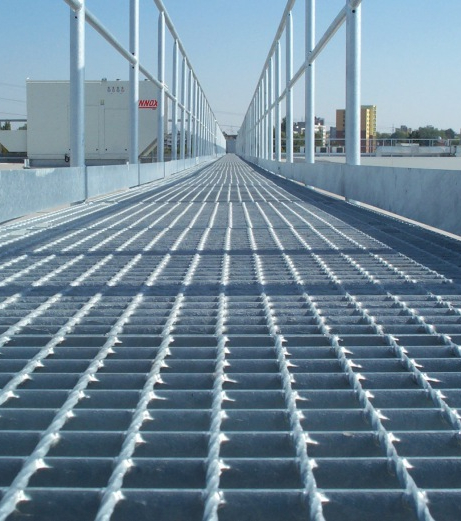

Платформи, сходи, містки

Зварний решітковий настил активно застосовується для облаштування робочих платформ, обслуговуючих майданчиків, сходових маршів, перехідних містків. Матеріал забезпечує стабільну несучу поверхню, витримує постійний рух людей, не деформується під навантаженням. Завдяки відкритій структурі настил не накопичує воду, сніг та бруд, що особливо важливо для вуличних конструкцій. Протиковзкі властивості підвищують безпеку пересування навіть у складних погодних умовах або при наявності виробничих забруднень.

Підлогові настили

У виробничих цехах, складських приміщеннях і технічних зонах зварний решітковий настил використовується як підлогове покриття. Забезпечує ефективний відвід рідин, не затримує пил і сміття, сприяє природній вентиляції. Це особливо актуально для підприємств із підвищеними вимогами до безпеки та гігієни. Настил витримує навантаження від обладнання, візків, навантажувачів, зберігає геометрію та функціональність протягом усього терміну експлуатації.

Стелажі

Зварний настил застосовується для виготовлення полиць у стелажних системах на складах та виробництвах. Гратчаста структура забезпечує циркуляцію повітря між рівнями. Матеріал рівномірно розподіляє навантаження, не створює зайвого тиску на конструкцію стелажа та дозволяє адаптувати систему під різні типи вантажів. Завдяки міцності та довговічності настил забезпечує стабільну експлуатацію складських систем, розширює можливості у виготовленні модульних стелажів, нарощуванні секцій та масштабуванні.

Дренажні системи

Зварний решітковий настил використовується для виготовлення решіток дренажних каналів, лотків, водовідвідних систем. Забезпечує ефективний відвід води, запобігає засміченню системи, витримує навантаження від транспорту і пішоходів. Завдяки високій міцності та зносостійкості настил підходить для використання на дорогах, парковках, промислових майданчиках та інших об’єктах із підвищеним навантаженням.

Монтаж та експлуатація

Головна умова якісного монтажу – несучі смуги повинні розташовуватися перпендикулярно до основного руху людей і техніки. В цьому напрямку настил сприймає найбільші навантаження, тому важливо забезпечити рівномірне опирання панелей на несучі балки. В якості опор використовується металевий профіль – двотаври, швелери або кутники. Панелі укладаються з монтажними зазорами, які компенсують температурні розширення металу. Для фіксації застосовуються спеціальні кріпильні вузли – притискні скоби, зажими, болти, гачки. Монтажні роботи проводяться без зварювання на об’єкті. При підвищених навантаженнях можливе додаткове посилення конструкції жорстким обрамленням та збільшенням кількості точок кріплення.

Експлуатація зварного решіткового настилу не передбачає складного обслуговування. Гратчаста структура забезпечує природне очищення поверхні – вода, сніг, пил і бруд не накопичуються, а проходять крізь комірки. Це знижує ризик ковзання та спрощує дотримання чистоти, особливо на відкритих вуличних майданчиках та виробничих об’єктах. Матеріал стабільно працює в умовах перепадів температур, підвищеної вологості та механічних навантажень.

Обслуговування настилу зводиться до періодичного огляду та контролю технічного стану. Рекомендується перевіряти надійність кріплень, відсутність механічних пошкоджень металу та стан захисного покриття. У разі значних забруднень виконується очищення поверхні водою або спеціальними засобами. При дотриманні правил монтажу та базових вимог обслуговування зварний решітковий настил зберігає експлуатаційні переваги протягом десятків років без ремонту або заміни.

Купити зварний решітковий настил – замовити від виробника ДП-Україна

Наш завод металоконструкцій ДП-Україна виготовляє зварний решітковий настил на замовлення з доставкою і монтажем. Маємо власне виробництво з лінією гарячого цинкування. Надаємо послуги розрахунку та проєктування, підбираємо оптимальні конструктивні характеристики та розміри настилу під задані експлуатаційні навантаження. Використовуємо якісні матеріали, забезпечуємо надійний антикорозійний захист гратчастих секцій. Виготовляємо настил як у стандартних, так і в індивідуальних розмірах. Здійснюємо доставку і монтаж по всій Україні – у нас можна замовити решітковий настил в Києві, Дніпрі, Одесі, Львові, Запоріжжі, Харкові та інших містах. Пропонуємо доступні ціни на решітковий настил. Замовити розрахунок – звертайтеся: info@gmt.net.ua, (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11.

FAQ

В чому переваги зварного настилу порівняно з пресованим?

Зварний настил має більш високу жорсткість, адже виготовляється контактним зварюванням без пазів на несучих смугах. Витримує більші динамічні навантаження та вібрації, оптимально підходить для промислових застосувань.

Чи можна замовити настил за індивідуальним проєктом?

Так, можливий індивідуальний вибір розмірів панелей, висоти і товщини несучих смуг, кроку комірок, діаметру прутка, несучої здатності секцій, типу кріплень та інших конструктивних та експлуатаційних характеристик.

Які навантаження витримує зварний решітковий настил?

Решітковий настил проєктується виходячи із заданого режиму експлуатації та розраховується під конкретні навантаження – періодичний або безперервний рух людей, переміщення транспорту, складської техніки, виробничого обладнання тощо.
