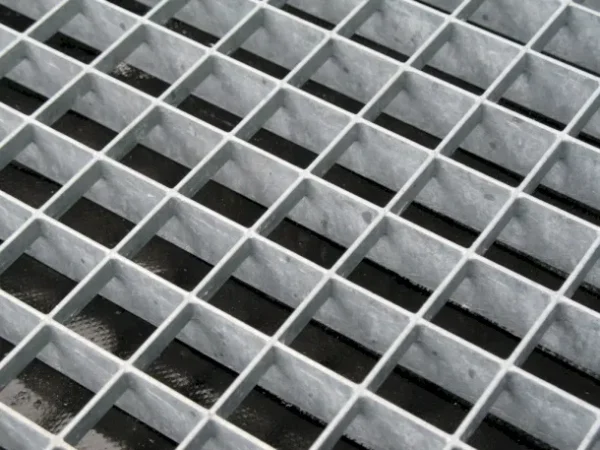

Решітковий настил пресований

Решітковий настил – це металеві панелі для виготовлення платформ, огорож, сервісних майданчиків, сходових маршів. Матеріал має гратчасту структуру, яка формується перехресно розташованими несучими смугами, які сприймають основні експлуатаційні навантаження, та поперечними з’єднувальними елементами. Решітковий настил використовується у промисловості, будівництві, дорожній інфраструктурі, сільському господарстві. Поєднує в собі високу міцність, невелику вагу, довговічність та доступну ціну. Має надійний антикорозійний захист, виготовляється у різних розмірах секцій, полос і комірок, що дозволяє точно підібрати настил під конкретні умови експлуатації та розрахункові навантаження. Замовити металевий решітковий настил можна в нашій компанії ДП-Україна – звертайтеся для розрахунку вартості.

Особливості пресованого решіткового настилу

Пресований решітковий настил відрізняється від аналогічних матеріалів технологією виробництва, експлуатаційними характеристиками та зовнішнім виглядом. Конструкція забезпечує високу жорсткість та стійкість до динамічних і статичних навантажень, що особливо важливо для об’єктів із підвищеними вимогами до якості та безпеки будівництва. Завдяки відсутності зварних з’єднань матеріал не має зон термічного впливу, що позитивно впливає на довговічність, стабільність геометрії, несучу здатність. Окремою перевагою є покращені декоративні характеристики – рівна поверхня та чітка структура комірок дозволяють використовувати такий настил не лише у промисловості, а й в дизайні та комерційних проєктах. Пресований настил ідеально поєднує функціональність та естетику, але при цьому зберігає всі необхідні технічні характеристики для інтенсивної щоденної експлуатації під навантаженнями.

Технологія виготовлення

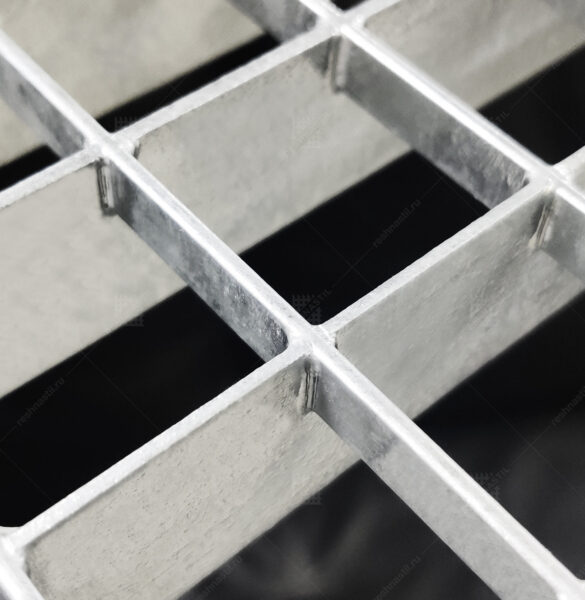

Для виготовлення пресованого решіткового настилу використовується технологія холодного пресування В конструктиві немає жодного зварного шва, а з’єднання утворюються лише за рахунок тиску. В несучих смугах з заданим кроком прорізаються пази, в які під великим навантаженням 1650 кН запресовуються перехресні з’єднувальні полоси. Такий спосіб формує щільне замкове з’єднання, яке витримує високі експлуатаційні навантаження, не піддається деформації, надійно тримає форму та зберігає несучу здатність. Для виробництва пресованого настилу використовуються прес-автомати – високоточне автоматизоване обладнання з числовим програмним управлінням (ЧПУ). Програмний контроль режимів пресування забезпечує високу точність розташування смуг та міцність гратчастого конструктиву. Використання ЧПУ дозволяє точно контролювати крок комірки, глибину запресування та геометрію кожного елемента. Це гарантує однорідну якість та повторюваність розмірів готових панелей в межах кожної партії та повну відповідність характеристик матеріалу проєктним вимогам.

Розміри та конструкція

Пресований решітковий настил виготовляється у широкому діапазоні розмірів і конфігурацій, що дозволяє адаптувати його під конкретні технічні задачі. Основними параметрами є висота, товщина і крок несучих та з’єднувальних смуг, а також розмір і форма комірок. Ці характеристики визначають несучу здатність настилу, його жорсткість і сферу застосування. За потреби настил комплектується обрамленням (металевим кантом), додатковими елементами жорсткості або протиковзкими насічками. Гнучкість у конструктивних рішень дозволяє точно підібрати настил під задані навантаження, умови експлуатації та безпеки. Стандартні розміри пресованого решіткового настилу:

комірки від 11х11 мм до 99х99 мм;
крок несучих смуг – 11 мм, 22 мм, 33 мм, 44 мм, 55 мм, 66 мм, 99 мм;
товщина несучих смуг – 2-4 мм;
висота несучих смуг – 20-50 мм;
товщина з’єднувальних смуг – 2 мм;
висота з’єднувальних смуг – 8-9 мм;
розміри секції – 1700х2000 мм.

Чим менші розміри комірки гратчастої панелі, тим вища її міцність, жорсткість та стійкість до динамічних навантажень – такий матеріал використовується для настилів, містків, сходів, пандусів з постійним переміщенням людей, транспорту, обладнання. Більший крок використовується для менш навантажених вертикальних решіткових конструкцій – захисних екранів, огорож, декоративних елементів. На замовлення решітковий пресований настил може бути виготовлений в індивідуальних розмірах.

Переваги пресованого металевого настилу

Точні розміри, стабільна геометрія. Пресований настил виготовляється на автоматизованому пресі, що забезпечує високу точність усіх параметрів: кроку комірки, висоти і товщини смуг, габаритів панелей. Відсутність термічного впливу виключає деформації металу, тому настил зберігає рівну площину та чітку геометрію. Це спрощує монтаж, забезпечує щільне прилягання до інших будівельних металоконструкцій та мінімізує необхідність підгонки на об’єкті.
Естетичний вигляд. Завдяки рівномірній структурі та відсутності зварних швів пресований настил має покращені декоративні властивості. Чітка геометрія комірок та рівна поверхня дозволяють використовувати настил у проєктах, де важливо забезпечити архітектурнуий стиль та дизайнерську естетику. Пресований настил має охайний вигляд, який зберігається без додаткової обробки та обслуговування протягом усього терміну експлуатації.
Виготовлення та розкрій на замовлення. Якщо потрібно облаштувати платформу чи захисний екран складної геометричної форми, розкрій панелей виконується на виробництві – замовник отримує секції у потрібних розмірах, повністю готові до монтажу. Це спрощує монтажні роботи, скорочує терміни реалізації проєктів та підвищує точність стикування окремих сегментів.
Висока міцність, невелика вага. Решітчаста конструкція забезпечує ефективний розподіл навантажень між несучими смугами, що дозволяє витримувати складні умови експлуатації при відносно невеликій вазі. Це знижує тиск на опорні конструкції, спрощує транспортування, дозволяє використовувати пресований настил на високонавантажених об’єктах. Якщо правильно підібрати конструктивні параметри, настил стабільно працює в умовах інтенсивної експлуатації.
Виготовлення без зварювання. Відсутність зварних швів виключає появу слабких зон, термічних деформацій та внутрішніх напружень у металі. З’єднання формується пресуванням під високим тиском, що забезпечує щільну фіксацію елементів та стабільність конструкції. Технологія підвищує довговічність настилу, зменшує ризик корозії в місцях з’єднання та гарантує рівномірну роботу пресованих секцій під навантаженням.
Протиковзка поверхня. Стійкість до ковзання забезпечується кромками смуг гратчастої структури. За потреби застосовуються насічки або додаткові профілі, які підвищують безпеку пересування по вологому, брудному або обледенілому настилу. Антиковзкий настил підходить для сходів, платформ та відкритих майданчиків, де важливо забезпечити надійне зчеплення з поверхнею при переміщенні людей.
Простий монтаж. Уніфіковані розміри, точна геометрія та невелика вага дозволяють швидко монтувати секції без складної підгонки. Настил кріпиться до опорних конструкцій спеціальними фіксаторами без зварювання, що прискорює роботи та не пошкоджує захисне покриття. Це особливо важливо для об’єктів, де потрібно мінімізувати час монтажу та простої.

Захист від корозії гарячим цинкуванням

Решіткові настили виготовляються з конструкційної сталі, яка потребує захисту від корозії. Для цього використовується технологія гарячого цинкування – матеріал занурюється у розплавлений цинк. Температура розплаву – в межах 450-460 градусів. У складі міститься понад 98,5% чистого цинку та невелика кількість спеціальних домішок. Перед цинкуванням решітковий настил проходить кілька етапів очистки, знежирення, травлення та флюсування для видалення сторонніх речовин та покращення адгезії цинку з металом. Під час основного занурення у ванну цинкування на поверхнях формується тонкий рівномірний захисний шар. Цинковий розплав рівномірно обволікає поверхні, проникає у комірки, лягає тонким шаром на кожну смугу. В результаті утворюється надійний захист, який подовжує термін експлуатації решіткових настилів на кілька десятків років та робить матеріал невразливим до впливу води, ультрафіолету, механічного зносу, хімічних речовин, забруднень.

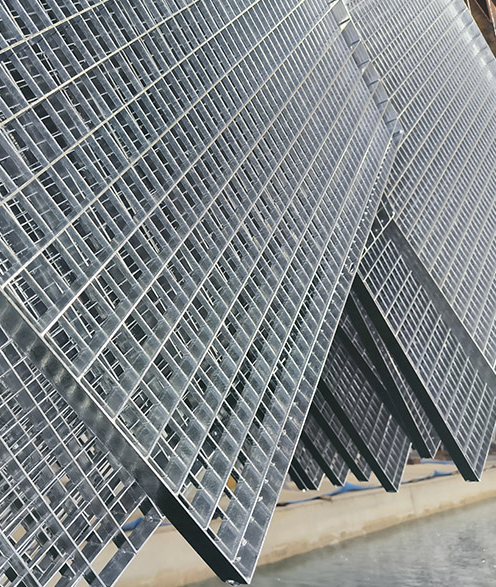

Переваги оцинкованого настилу

Оцинкований решітковий настил – це корозійностійкий матеріал, який не боїться контакту з вологою, брудом, хімікатами, іншими агресивними речовинами. Матеріал може безпечно працювати у складних умовах експлуатації – на виробництвах, у забрудненому середовищі, на вулиці в будь-яку погоду, в контакті з забрудненнями, снігом, ожеледдю. Переваги оцинкованого пресованого настилу:

рівномірний захисний шар на всіх поверхнях, в тому числі у важкодоступних ділянках;
якісне покриття без надмірних напливів та непокритих ділянок;
стійкість захисного покриття не тільки до корозії, а й до зносу та механічних ушкоджень;
можливість експлуатації під динамічними навантаженнями – наприклад, настили для переміщення людей і техніки;
здатність до самовідновлення пошкоджень за рахунок утворення оксидної плівки;
швидкий процес цинкування, антикорозійна обробка кількох секцій настилу за одне занурення;
термін експлуатації понад 30-50 років залежно від умов експлуатації;
стійкість до перепадів температур та атмосферних впливів;
вигідна ціна оцинкованого решіткового настилу.

Де застосовується пресована металева решітка

Платформи, сходи, пандуси

Пресований настил використовується для облаштування робочих платформ, сходових маршів, пандусів на промислових підприємствах та комерційних об’єктах. Забезпечує стабільну несучу опору, не накопичує воду і бруд, зберігає протиковзкі властивості навіть у складних погодних умовах. Підходить для зон з інтенсивним рухом людей, технічного персоналу і транспорту, витримує розрахункові навантаження без деформацій. Завдяки решітчастій структурі не затримує вологу та бруд, не потребує складного обслуговування, дозволяє легко підтримувати чистоту платформ та майданчиків.

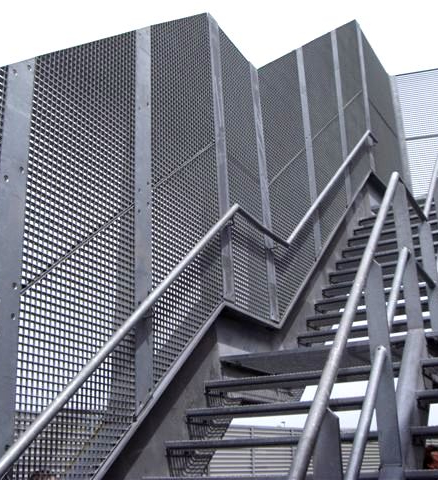

Огорожі, екрани, перегородки, перила

Панелі з пресованого настилу мають високу жорсткість та стабільну форму, тому застосовуються для виготовлення парканів, балконних і терасних перил, захисних екранів, декоративних і технічних перегородок. Гратчаста конструкція не порушує природну вентиляцію, частково пропускає світло і при цьому добре виконує функцію зонування та обмеження доступу. Використовується на виробництвах, у складських і технічних зонах, а також у громадських просторах. Пресований настил більш естетичний порівняно зі зварним, тому використовується для виготовлення дизайнерських елементів та декоративних композицій.

Стелажні системи

З пресованого решіткового настилу виготовляються полиці стелажних систем у складах, логістичних комплексах, виробництвах, торгових центрах. Матеріал забезпечує рівномірний розподіл навантажень, не перешкоджає циркуляції повітря. Зручний для зберігання товарів у приміщеннях із підвищеними вимогами до безпеки, особливо там, де важлива вентиляція стелажів та ефективний відвід вологи. Комбінуючи товщину панелей, розміри та крок комірок, можна підібрати матеріал під заданий діапазон робочих навантажень. Простий конструктив дозволяє зручно комбінувати решітковий настил з вертикальними металевими опорами, виготовляти модульні стелажні системи швидкого монтажу з надійними кріпленнями.

Декоративні елементи

Пресований настил має покращені декоративні властивості – це пояснюється точним розміром комірок, однаковим кроком перехресних смуг та відсутністю зварних з’єднань. Тому такий матеріал використовується не тільки для технічних цілей, а й для виготовлення декоративних архітектурних елементів та дизайнерського декору. З пресованого настилу виготовляють декоративну обшивку фасадів, лавки, дизайнерські меблі, подіуми. Чітка структура комірок добре поєднується з іншими матеріалами – металом, склом, бетоном, натуральним каменем.

Монтаж, експлуатація, обслуговування

Будівельними нормами передбачені спеціальні правила монтажу решіткового настилу – вони універсальні незалежно від типу гратчастої структури. Несучі смуги розташовуються перпендикулярно напрямку, за яким рухаються люди і переміщується транспорт. Края несучих полос обов’язково спираються на опорні балки, прокладені вздовж шляху. Таке розташування гарантує високу жорсткість, захищає панелі від прогину та деформації, підвищують безпеку експлуатації настилу. В місцях стикування панелей необхідно вирівняти перепад висот та залишити зазори, які компенсують температурні деформації та механічні навантаження.

Пресований решітковий настил у металевому обрамленні кріпиться до опорних балок, виготовлених з швелерів, двотаврів або кутників. Для монтажу використовуються спеціальні кріпильні системи – скоби, зажими, гачки, саморізи або болти з гайками. Монтажна схема обирається залежно від робочих навантажень, призначення та розташування настилу – за це відповідає інженер-проєктувальник. Для посилення металевих сходів використовується додатковий кант. Зубці та насічки на гратчастій площині підвищують безпеку пересування людей і транспорту, якщо є ризики стійкого обледеніння, забруднення настилу жирами та мастилами. Дотримання правил монтажу забезпечує надійну експлуатацію настилу та гарантує його безпеку. Догляд та обслуговування включає очищення від надмірних забруднень, скупчень снігу та ожеледі, контроль міцності затягування болтів, візуальна перевірка на наявність тріщин в металі та дефектів цинкового покриття.

Купити пресований решітковий настил – виготовлення на замовлення від ДП-Україна

Компанія ДП-Україна виготовляє пресований решітковий настил на власному виробництві з доставкою і монтажем. У нас можна купити металевий настил як стандартних розмірів, так і під замовлення з розкроєм за вашими кресленнями. За потреби виконуємо заміри на об’єкті, виконуємо розрахунки, розробляємо проєкт, підбираємо кріплення, визначаємо товщину і крок смуг, щоб настил витримував задані експлуатаційна навантаження. Панелі захищені від корозії методом гарячого цинкування – процес реалізується на нашому власному виробництві. Доставляємо матеріал на об’єкт, виконуємо повний комплекс монтажних робіт, забезпечуємо міцне кріплення та контроль якості. Якщо хочете замовити виготовлення решіткового настилу під ключ в Києві, Харкові, Одесі, Львові, Дніпрі, Запоріжжі або іншому місті, звертайтеся в нашу компанію. Для розрахунку ціни – скористайтеся контактами: info@gmt.net.ua, (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11.

FAQ

Чим пресований настил відрізняється від зварного?

Пресований настил виготовляється без зварних швів, має більш гладку поверхню і точний розмір комірок, тому відрізняється від зварного кращими декоративними властивостями.

Чи можна виготовити пресований настил у нестандартних розмірах?

Так, ми виготовляємо пресовані настили за індивідуальними проєктами – ви можете надати креслення або замовити розрахунок в нашій компанії.

Який термін служби пресованого настилу?

Термін служби залежить від конструктивних характеристик, умов експлуатації, товщини цинкового покриття, способу монтажу. В середньому, оцинкований сталевий настил служить 30-50 років.
