Проєктування та розрахунок решіткового настилу

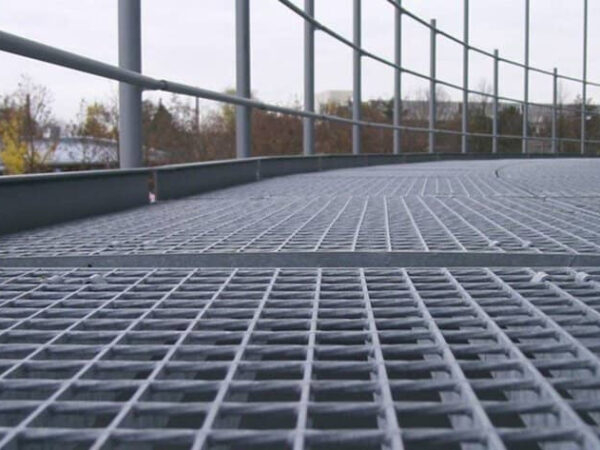

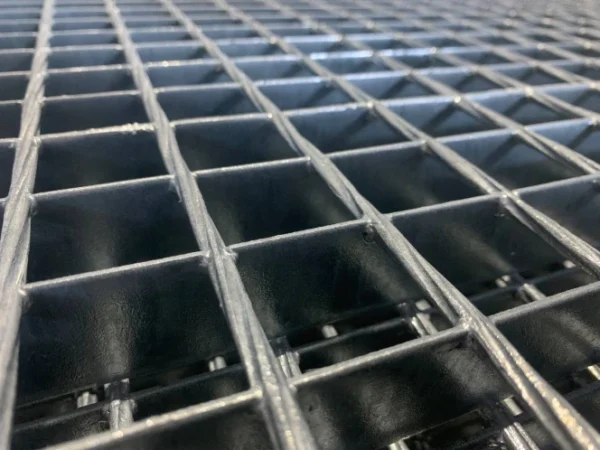

Решітковий настил виготовляється методом пресування або зварювання перехресно розташованих сталевих смуг і прутка. Матеріал затребуваний у промисловості, будівництві, цивільній інфраструктурі, благоустрої територій, аграрному секторі. Зі зварного та пресованого решіткового настилу виготовляються платформи, сходи, пандуси, підлогові покриття, дренажні решітки, містки, сервісні майданчики, огороджувальні конструкції, стелажні системи. Гратчаста структура підвищує міцність настилу, робить матеріал стійким до динамічних навантажень, не накопичує воду та забруднення, створює антиковзкий ефект для безпечного пересування людей і техніки.

Чому важливо правильно розрахувати решітковий настил

В процесі експлуатації решітковий настил піддається різним типам навантажень – статичним, динамічним, вібраційним. При розташуванні на вулиці підвищується атмосферний і температурний вплив, який також враховується при виборі настилу. Конструктивні параметри гратчастих секцій мають відповідати заданим умовам експлуатації – для цього проводиться розрахунок та проєктування решіткового настилу. Розміри та характеристики відповідають стандартам DIN 24537 та DIN 24531. Професійне проєктування гарантує стійкість настилу до прогину, деформацій, всіх видів навантажень в процесі експлуатації. Інженерний розрахунок дозволяє підібрати матеріал, який точно відповідає технічним вимогам та має оптимальні розміри без перевитрат матеріалу. Чому важливо правильно розрахувати решітковий настил:

Безпека експлуатації. Неправильний розрахунок може призвести до критичних деформацій або руйнування настилу під навантаженням, що створює ризик травм і аварій.
Контроль прогину та жорсткість конструкції. Навіть якщо настил не руйнується, надмірний прогин робить експлуатацію небезпечною та некомфортною.
Відповідність реальним навантаженням. Настил повинен витримувати всі види експлуатаційних навантажень від переміщення обладнання, техніки або людей.
Оптимізація витрат. Завищені параметри (товщина, висота смуги) ведуть до перевитрати металу та збільшення бюджету без технічної доцільності.
Довговічність конструкції. Правильний розрахунок зменшує ризик деформацій та продовжує термін служби настилу.

Розрахункові характеристики

При проектуванні решіткового настилу необхідно визначити набір технічних параметрів, які забезпечать ефективну експлуатацію матеріалу в заданих умовах. Основні характеристики, які використовуються у розрахунках:

Навантаження – базовий параметр, з якого починається підбір. Визначається як сума постійних навантажень (власна вага конструкції, встановлене обладнання) і тимчасових навантажень (люди, транспортні засоби). Враховується рівномірно розподілене навантаження на всю поверхню та локальне – на обмежену площу. Розміри і конструктивні параметри підбираються за таблицями допустимих навантажень.
Проліт – відстань між опорами. Чим більший цей параметр, тим нижча несуча здатність настилу. Ширина прольоту розраховується на основі конструктивної схеми і безпосередньо впливає на вибір висоти і товщини несучої смуги.
Прогин – деформація під навантаженням. Цей параметр визначає жорсткість настилу. Розраховується як відносне відхилення від початкового положення під дією навантаження. Якщо прогин перевищує норму, змінюються параметри настилу або зменшується проліт.
Геометрія несучих елементів. Висота і товщина несучої смуги, крок між ними – ці параметри формують несучу здатність настилу. Розрахунок виконується через підбір по таблицях.
Тип і розмір ячейки. Впливає на розподіл навантажень і жорсткість конструкції. Менша ячейка – кращий розподіл, але більша вага і вартість настилу.
Коефіцієнт запасу міцності. Закладається для компенсації можливих перевантажень для захисту від аварійних ситуацій та підвищення безпеки експлуатації настилу.

Які фактори впливають на вибір гратчастого настилу

Окрім розрахункових параметрів, на вибір решіткового настилу впливають реальні умови експлуатації та спосіб монтажу. Саме ці фактори часто визначають не тільки тип настилу, а й матеріал, покриття та конструктивні рішення. Суттєву роль відіграє вологість, агресивне середовище, температурні навантаження. У середовищах із підвищеною вологістю (вулиця, виробництва, автомийки) та на об’єктах з частим використанням технічних рідин чорний метал швидко втрачає властивості. Для захисту від корозії використовується гаряче цинкування або обирається композитний матеріал. Якщо експлуатація передбачає контакт настилу з мастилами та забрудненнями, важливо передбачити додаткові конструктивні елементи, які роблять поверхню менш слизькою – насічки, рифлення, спеціальні покриття тощо. Враховується динаміка навантажень – частота руху людей та переміщення транспорту, інтенсивність щоденного трафіку, вага техніки, наявність ударних навантажень та вібрацій.

На вибір решіткового настилу також впливають вимоги та обмеження до способів монтажу – тип несучих опор, проліт між опорними конструкціями, жорсткі або знімні кріплення. Якщо є необхідність регулярного доступу до комунікацій або обладнання під металевою решіткою, використовуються знімні фіксатори з можливістю швидкого демонтажу секцій. В деяких проєктах є обмеження щодо ваги настилу та специфічні вимоги до транспортування і підйому матеріалу. Для якісного розрахунку настил розглядається як частина металоконструкції – із урахуванням середовища, способу кріплення та реальної роботи в процесі експлуатації. Це дозволяє уникнути передчасного зносу, підвищити безпеку та оптимізувати виробничі витрати.

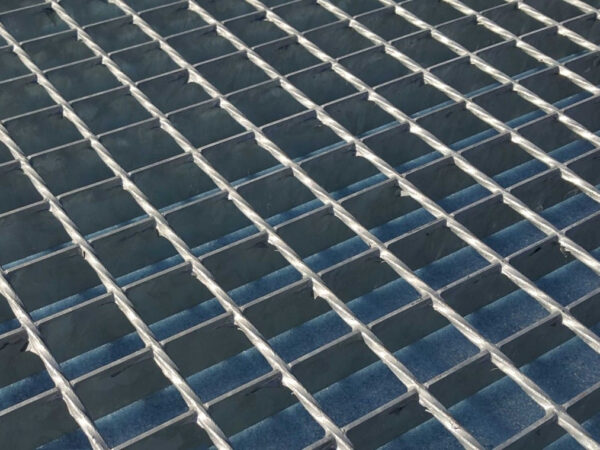

Як розрахувати решітковий настил

Решітковий настил має унікальну особливість – співвідношення мінімальної ваги та високої несучої здатності. Таке поєднання робить матеріал затребуваним для виготовлення майданчиків, сходів, платформ, стелажів, які сприймають різні види навантажень – постійні або тимчасові, розподілені або точкові, статичні або динамічні. Відповідність навантажень та розмірів гратчастого настилу визначається за нормативними таблицями за стандартом RAL GZ 638-2005. Параметри для розрахунку металевої решітки:

Fv – гранична вага, розподілена по всій поверхні настилу. Такий вид навантажень визначає рівномірний розподіл тиску, який формується від власної ваги, встановленого обладнання, вітрового тиску, навантаження від переміщення людей і транспорту. Розраховується як середній рівень навантаження на квадратний метр у будь-якій частині настилу.
Fp – локальне навантаження на ділянку 200х200 мм в центральній частині сітки. Показник визначає зосереджений тиск на обмежену площу настилу. Впливає на загальну несучу здатність та стійкість матеріалу до локальних деформацій, розривів сталевих смуг, поломок, послаблення зварних з’єднань.
Прогин – висота деформації настилу під дією граничного навантаження. Визначається як різниця між двома положеннями настилу – без навантаження та під максимально допустимим навантаженням.
Коефіцієнт запасу міцності, який залежить від типу комірки та кроку несучих полос.

Під час впливу навантажень можуть з’являтися два типи деформацій. Прогин компенсується після зникнення навантаження – решітка повертається в початковий стан, структура решітки залишається без змін. Пластичні деформації не зникають після зниження навантаження – зміни охоплюють структуру матеріалу та негативно впливають на його подальшу експлуатацію та ресурс. Тривалі навантаження, які призводять до пластичних деформацій, стають причиною руйнування настилу. Тому важливо правильно розрахувати розміри решіткового настилу з достатнім запасом міцності. Для точного розрахунку та вибору решіткового настилу звертайтеся до наших спеціалістів – ми проаналізуємо ваші задачі, виконаємо розрахунки та підберемо матеріал, який точно відповідає експлуатаційним навантаженням та оптимально підходить для вирішення технічної задачі.

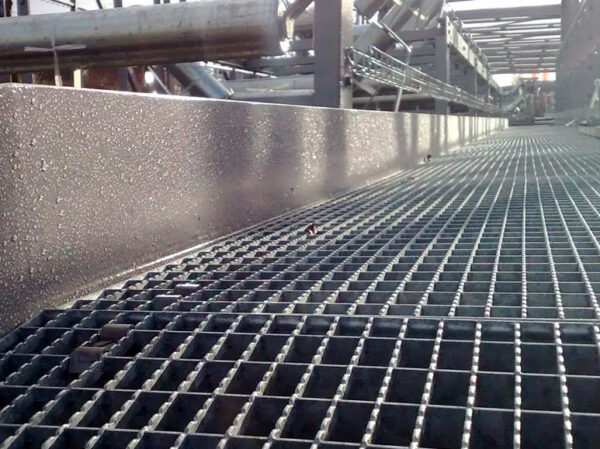

Порядок розрахунку решіткового настилу

Для розрахунку зварного і пресованого решіткового настилу необхідно правильно визначити вихідні дані та використовувати таблиці навантажень з урахуванням поправочних коефіцієнтів. Професійний розрахунок дозволяє підібрати решітковий настил, який відповідає умовам експлуатації та технічним вимогам. Етапи розрахунку:

Визначення умов експлуатації

Перший крок – чітко зрозуміти, в яких умовах буде працювати настил. Саме це визначає рівень і характер навантаження. Пішохідне навантаження використовується для технічних майданчиків, сходів, переходів. Як правило, це рівномірно розподілене навантаження середньої інтенсивності. Важливо врахувати не лише кількість людей, а й щільність потоку. Транспортне навантаження виникає при використанні візків, навантажувачів та іншої техніки. У цьому випадку враховується не тільки загальна вага, а й локальний тиск на поверхню в точках контакту колес з поверхнею настилу. Навантаження від обладнання – це стаціонарні або тимчасово встановлені механізми, які створюють зосереджене навантаження. Тут важливо визначити площу опори і вагу, оскільки навіть відносно легке обладнання може створювати високий тиск на малу ділянку. На цьому етапі формується базове значення навантаження, яке далі використовується у підборі настилу.

Вибір типу навантаження

Після визначення джерела навантаження необхідно класифікувати його за типом, оскільки різні типи по-різному впливають на конструкцію. Постійне навантаження – це власна вага настилу та елементів, які постійно розташовуються на ньому. Тимчасове навантаження – це основний тип для розрахунку параметрів, який включає людей, переміщення вантажів, техніку. Це значення використовується при підборі по таблицях. Динамічне навантаження виникає під час руху техніки та при ударах – в таких випадках до розрахункового навантаження додається запас міцності та застосовуються підвищувальні коефіцієнти.

Використання таблиць навантажень

Після визначення навантаження переходять до практичного підбору настилу. Для цього використовуються таблиці, у яких вже враховані розрахунки міцності та прогину. Визначається рівномірно розподілене розрахункове навантаження Fv, кг/м². Проліт між опорами – відома характеристика, яка визначається проєктом металоконструкцій. У таблиці визначається відповідна комбінація параметрів настилу (висота і товщина несучої смуги), яка витримує задане навантаження при заданій ширині прольоту. Такий розрахунок потребує інженерних знань та аналізу інших технічних моментів, тому табличні значення часто необхідно коригувати залежно від геометрії настилу. Наприклад, при зміні розміру ячейки застосовується коефіцієнт, який уточнює граничне навантаження. Тому самостійний розрахунок настилу дає лише приблизний результат, який необхідно узгоджувати з виробником.

Урахування коефіцієнтів

На завершальному етапі необхідно врахувати додаткові фактори, які впливають на реальну несучу здатність. Наприклад, нержавіюча сталь має меншу жорсткість, тому її несуча здатність зазвичай приймається на рівні приблизно 0,83 від стандартної сталі. Також на розподіл навантаження впливає тип і розмір комірки. Більша комірка знижує ефективну жорсткість, тому застосовується понижуючий коефіцієнт. Збільшення висоти несучої смуги значно підвищує жорсткість матеріалу, що дозволяє працювати на більших прольотах або навантаженнях.

Розробка креслень КМД

Після виконання розрахунків і підбору параметрів решіткового настилу виконується розробка креслень КМД (конструкції металеві деталювальні). Розрахункові дані перетворюються у конкретні проєктні рішення. Креслення КМД включають точні розміри секцій настилу, розбивку на модулі з урахуванням геометрії та зонування об’єкту, розташування несучих смуг, напрям укладки. В документації зазначається тип і місця кріплення, вирізи під обладнання та комунікації. Креслення та специфікації матеріалів решіткового настилу КМД використовуються для виготовлення та виконання монтажних робіт.

Норми і стандарти

RAL GZ 638 – стандарт містить таблиці навантажень та регламентує вимоги до виробництва, допустимі відхилення, класи навантаження, методи випробувань.
DIN 24537 – серія стандартів, яка служить основою для проєктування та виробництва настилу, описує конструкцію і технічні параметри металевих решіток (тип настилу, геометрію, кроки смуг, розміри, вимоги до матеріалів).
ДСТУ EN ISO 1461:2024 “Покриття, нанесені методом гарячого цинкування на вироби із чавуну та сталі. Технічні вимоги та методи випробування” – стандарт, який регламентує технологічний процес нанесення антикорозійного захисту металоконструкцій.
ДБН В.1.2-2:2006 Система забезпечення надійності та безпеки будівельних об’єктів. Навантаження і впливи. Норми проектування.
DIN 24531 – стандарт визначає технічні вимоги до сталевих решіткових сходів, регламентує конструкцію, розміри, конструкцію, безпекові вимоги.
ДСТУ-Н Б EN 1991-1-4:2010 Єврокод 1. Дії на конструкції. Частина 1-4. Загальні дії.

Розрахунок вартості

Вартість решіткового настилу залежить від технічних параметрів, умов виробництва та монтажу, конструктивних характеристик. Основний фактор ціноутворення – тип настилу (зварний чи пресований), оскільки кожен варіант має різну трудомісткість виготовлення та несучу здатність. Вартість зростає зі збільшенням висоти і товщини несучої смуги та зі зменшенням розміру ячейки. Важливу роль відіграє матеріал: оцинкована сталь є стандартним і найбільш економічним рішенням, тоді як нержавіюча сталь або композит значно дорожчі. Суттєвим фактором є геометрія виробів – нестандартний розкрій, велика кількість вирізів, складна конфігурація, необхідність виготовлення великої кількості дрібних модулів. На вартість впливають обсяги замовлення, витрати на логістику та монтаж. Точний розрахунок здійснюється лише після визначення навантажень та підбору конструктивних характеристик, адже ці дані відображають реальну кількість матеріалу, складність виготовлення і обсяг монтажних робіт.

Замовити проєкт і розрахунок від виробника ДП-Україна

Наш завод металоконструкцій ДП-Україна виготовляє решітковий настил – зварний та пресований. Надаємо послуги проєктування – розраховуємо розміри, підбираємо матеріали і технології, формуємо креслення і технічну документацію. Дотримуємося міжнародних норм, розробляємо проєкти металевих решіток зі стандартними та індивідуальними розмірами. Адаптуємо конструктив і розкрій панелей під планування об’єкту, щоб спростити монтаж та підвищити точність укладки гратчастих секцій. Надаємо професійні рекомендації з вибору типу настилу, який відповідає поставленим задачам. Оптимізуємо бюджет та виконуємо точні розрахунки навантажень, щоб замовник не переплачував за зайву матеріалоємність решіток. Реалізуємо проєкти під ключ – від креслень до виготовлення і монтажу на об’єкті. Працюємо з замовленнями по всій Україні. По всіх питаннях звертайтеся у відділ продажів компанії – залиште заявку на сайті або зв’яжіться зручним способом: info@gmt.net.ua, (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11.

FAQ

Як правильно розрахувати решітковий настил?

Підбір починається з визначення навантаження та прольоту між опорами. Далі за таблицями підбираються параметри: висота і товщина несучої смуги, тип настилу та розмір ячейки. Для остаточного вибору враховуються умови експлуатації (волога, хімія, ковзання, температурний режим) і спосіб монтажу. Для якісного і точного розрахунку звертайтеся до спеціалістів нашої компанії.

Який настил міцніше – зварний чи пресований?

При однакових розмірах зварний настил міцніший і має вищу несучу здатність, тому використовується для промислових об’єктів і великих навантажень. Пресований настил поступається в міцності, але виграє в естетиці, тому застосовується в архітектурних рішеннях та зонах із середнім навантаженням.

Що входить в проєкт металевої решітки?

Проєкт включає розрахунок навантажень, підбір типу і параметрів настилу, розробку креслень КМД (розміри, розкладка, вирізи, кріплення), специфікацію матеріалів та рекомендації по монтажу.

Чи обов’язково робити креслення перед замовленням?

Креслення містять точні розміри, розкладку настилу, напрям несучих смуг, місця кріплення, вирізи – це особливо важливо для складних промислових або архітектурних проєктів. Для деяких простих типових рішень може бути достатньо замовити стандартні решітки без спеціального розкрою та особливих вимог до монтажу – тоді допускається обмежитися розрахунками без формування креслень КМД.
