Решетчатый настил сварной

Решетчатый настил – это легкие металлические панели с решетчатой структурой для изготовления сервисных площадок, платформ, напольных покрытий, лестниц, пандусов, ограждений. Материал сочетает высокую прочность, устойчивость к динамическим нагрузкам и небольшой вес. Решетчатая структура обеспечивает свободное пропускание воздуха, воды, снега, света, загрязнений. Различные виды решетчатого настила находят применение в строительстве, аграрном секторе, промышленности, коммунальном и дорожном хозяйстве. Для антикоррозионной защиты используется технология горячего цинкования – оцинкованный настил служит десятки лет, не подвергается износу и коррозии, выдерживает постоянные динамические нагрузки. На нашем заводе ДП-Украина вы можете купить решетчатый настил по выгодной цене от производителя – производим настил по индивидуальным размерам с доставкой и монтажом.

Особенности сварного решетчатого настила

Сварной решетчатый настил изготавливается методом контактной сварки – к несущим стальным полосам привариваются перекрестные соединительные прутки. Такая технология формирует прочную, стабильную конструкцию с высокой несущей способностью, эффективно работающую под статическими и динамическими нагрузками. Сварной решетчатый настил отличается конструктивной жесткостью и стабильностью геометрии. Основная особенность – жесткое крепление поперечных прутков к несущим полосам с помощью сварки, формирующей неразъемные узлы без люфтов. Такая конструкция равномерно распределяет нагрузку и обеспечивает надежную работу в условиях интенсивной ежедневной эксплуатации. Материал хорошо выдерживает механические воздействия, вибрации, нагрузки от техники и постоянное движение людей. Благодаря простому и проверенному конструктиву сварной настил активно используется в промышленности, где более важна функциональность, а не декоративные свойства. Сварной настил может комплектоваться обрамлением, противоскользящими элементами и дополнительными ребрами жесткости, что расширяет область его применения.

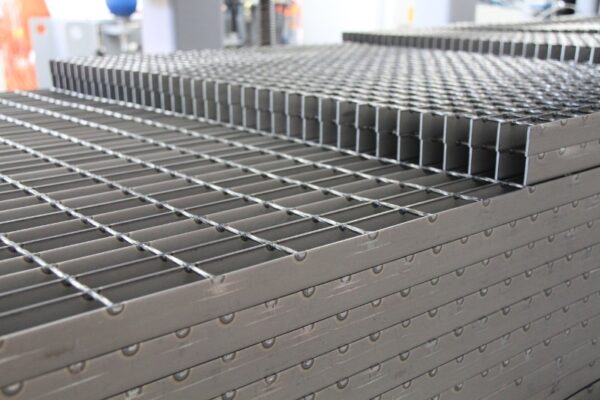

Технология производства

Для изготовления сварного решетчатого настила используется технология контактной электросварки – технологический процесс реализуется на автоматизированном оборудовании. Несущие стальные полосы укладываются параллельно с заданным шагом, к ним перпендикулярно привариваются тонкие поперечные прутки – круглые, квадратные или крученые. Неразъемные сварные соединения образуются точно в местах пересечения полос и прутков. Производство контролируется программным обеспечением (ЧПУ), что позволяет точно выдерживать геометрию, шаг ячеек и перпендикулярное расположение элементов. После основного этапа панели могут быть оборудованы стальным кантом, что повышает жесткость настила и облегчает его монтаж.

Стандартные размеры

Сварной решетчатый настил может быть изготовлен как в стандартных, так и индивидуальных размерах. Основные конструктивные характеристики, определяющие несущую способность и прочность решетчатых панелей – толщина, высота и шаг несущих полос, диаметр соединительного прутка, габариты секций, наличие кантов. Для удобства расчета и проектирования можно использовать стандартные размеры, но по заказу настил может быть изготовлен по индивидуальным параметрам.

высота несущей полосы – 25-70 мм;
толщина несущей полосы – 2-5 мм;
шаг несущих полос – 20,77 мм, 30,15 мм, 34,3 мм, 41,45 мм;
шаг соединительных прутков – 20,4 мм, 38,1 мм, 50,8 мм, 76,2 мм, 101,6 мм;
максимальная длина прутка 1000 мм;
максимальная длина несущей полосы – 6100 мм;
поперечное сечение прутка 4-7 мм;
стандартная длина секций – 400-1500 мм;
стандартная ширина секции – 1000 мм.

Точные размеры сварного настила рассчитываются инженером – специалист учитывает назначение материала, условия эксплуатации, рабочие нагрузки, на основе чего определяет оптимальное сочетание конструктивных характеристик. Больший шаг полос подходит для изготовления ограждающих конструкций без механических нагрузок, меньший шаг – для настилов, полов, платформ, лестниц, по которым ходят люди и передвигается транспорт.

Преимущества сварного решетчатого настила

Быстрое изготовление. Сварной решетчатый настил производится на автоматизированных линиях, что позволяет обеспечить высокую скорость производства даже для больших объемов заказа. Это особенно важно для строительных и промышленных проектов с жесткими сроками реализации проектов, где задержки в снабжении материалами могут влиять на весь цикл работ.
Выгодная цена. Конструкция сварного настила оптимизирована с точки зрения материалоемкости, решетчатая структура позволяет снизить вес и себестоимость изделия без потери прочности. Простая технология производства также оказывает влияние на цену, делая сварной настил экономически выгодным решением по сравнению с прессованным аналогом и другими типами покрытий.
Устойчивость к нагрузкам. Контактная сварка обеспечивает жесткое крепление прутка к несущим полосам, благодаря чему формируется прочная и стабильная конструкция. Настил эффективно распределяет нагрузку по всей плоскости, выдерживает интенсивное движение людей, движение транспорта, складского оборудования. При правильном подборе конструктивных характеристик настил стабильно работает в условиях повышенных механических нагрузок, имеет устойчивость к вибрациям, не подвержен деформациям и поломкам.
Гибкое проектирование. Сварной решетчатый настил легко адаптируется к конкретным техническим задачам. Можно изменять шаг ячеек, толщину и высоту несущих полос, диаметр поперечных прутков, габариты панелей. Это позволяет точно подобрать конструкцию под расчетные нагрузки, особенности объекта и требования безопасности. При необходимости выполняется индивидуальный раскрой, минимизирующий подгонку на объекте и ускоряющий монтаж.
Противоскользящая поверхность. Решетчатая структура обеспечивает естественные антискользящие свойства. Вода, снег, грязь и смазки не скапливаются на поверхности, а проходят сквозь отверстия. Дополнительно могут использоваться насечки или зубчатые профили, которые повышают уровень безопасности при повышенной влажности. Это делает настил эффективным решением для открытых площадок, лестниц и производственных зон.
Простой монтаж. Панели поставляются на объект в готовом виде, сварочные работы не производятся на строительной площадке. Для фиксации решетчатого настила используются удобные зажимы. Небольшой вес конструкций упрощает транспортировку и монтаж, сокращает трудозатраты и позволяет быстро вводить объект в эксплуатацию.

Защита от коррозии

Технология горячего цинкования

Для защиты стального сварного настила от коррозии используется технология горячего цинкования. Это метод, предусматривающий погружение металлоконструкции в расплавленный цинк (свыше 98,5%) с небольшим количеством примесей при температуре 460 градусов. Ванна цинкования имеет огромные габариты, за одно погружение можно оцинковать несколько решетчатых секций, подвешенных на траверсах. Перед цинкованием настил проходит этапы химической подготовки, травления и флюсования, чтобы улучшить свойства цинкового покрытия и усилить адгезию металла с цинком. Во время погружения цинк обволакивает все поверхности, проникает в каждую ячейку, формирует равномерное защитное покрытие на несущих полосах, соединительных прутках и в местах сварных соединений. Горячее цинкование обеспечивает долговечную стойкость решетчатого настила к коррозии, делает материал устойчивым к влаге, химикатам, загрязнениям, механическому износу.

Особенности оцинкованного настила

Оцинкованный сварной настил сочетает в себе прочность, коррозионную стойкость, доступную стоимость и высокую долговечность. Конструктив сварного настила делает его устойчивым к нагрузкам, а цинковое покрытие – неуязвимо к агрессивным внешним воздействиям. Преимущества такого материала:

срок эксплуатации свыше 30-50 лет в зависимости от режима нагрузок и толщины цинкового покрытия;
равномерная защита решетчатой конструкции без дефектов и непокрытых участков;
быстрый процесс горячего цинкования, погружение одновременно нескольких панелей в большую ванну;
устойчивость решетчатых секций к механическому износу;
выгодная цена сварного решетчатого настила по сравнению с прессованным;
универсальность, широкая функциональность для изготовления настилов, платформ, лестниц, заборов.

Применение сварной металлической решетки

Сварной решетчатый настил используется в промышленном, коммерческом и инфраструктурном строительстве, благодаря своей прочности, надежности и способности работать в сложных условиях эксплуатации. Решеточная конструкция обеспечивает эффективное распределение нагрузок, не препятствует вентиляции и отводу жидкостей, что делает материал универсальным для различных технических задач.

Платформы, лестницы, мостики

Сварной решетчатый настил активно применяется для обустройства рабочих платформ, обслуживающих площадок, лестничных маршей, переходных мостиков. Материал обеспечивает стабильную несущую поверхность, выдерживает постоянное движение людей, не деформируется под нагрузкой. Благодаря открытой структуре настил не накапливает воду, снег и грязь, что особенно важно для уличных конструкций. Противоскользящие свойства повышают безопасность передвижения даже в сложных погодных условиях или при наличии производственных загрязнений.

Напольные настилы

В производственных цехах, складских помещениях и технических зонах сварной решетчатый настил используется как напольное покрытие. Обеспечивает эффективный отвод жидкостей, не задерживает пыль и мусор, способствует естественной вентиляции. Это особенно актуально для предприятий с повышенными требованиями к безопасности и гигиене. Настил выдерживает нагрузку от оборудования, тележек, погрузчиков, сохраняет геометрию и функциональность на протяжении всего срока эксплуатации.

Стеллажи

Сварной настил используется для изготовления полок в стеллажных системах на складах и производствах. Решетчатая структура обеспечивает циркуляцию воздуха между уровнями. Материал равномерно распределяет нагрузку, не создает лишнего давления на конструкцию стеллажа и позволяет адаптировать систему под разные типы грузов. Благодаря прочности и долговечности настил обеспечивает стабильную эксплуатацию складских систем, расширяет возможности изготовления модульных стеллажей, наращивания секций и масштабирования.

Дренажные системы

Сварной решетчатый настил используется для изготовления решеток дренажных каналов, лотков, водоотводных систем. Обеспечивает эффективный отвод воды, предотвращает засор системы, выдерживает нагрузку от транспорта и пешеходов. Благодаря высокой прочности и износостойкости настил подходит для использования на дорогах, парковках, промышленных площадках и других объектах с повышенной нагрузкой.

Монтаж и эксплуатация

Главное условие качественного монтажа – несущие полосы должны располагаться перпендикулярно основному движению людей и техники. В этом направлении настил воспринимает самые большие нагрузки, поэтому важно обеспечить равномерное сопротивление панелей на несущие балки. В качестве опор используется металлический профиль – двутавры, швеллеры или уголки. Панели укладываются с монтажными зазорами, компенсирующими температурные расширения металла. Для фиксации применяются специальные крепежные узлы – прижимные скобы, зажимы, болты, крючки. Монтажные работы производятся без сварки на объекте. При повышенных нагрузках возможно дополнительное усиление конструкции жестким обрамлением и увеличением количества крепежных точек.

Эксплуатация сварного решетчатого настила не подразумевает сложного обслуживания. Решетчатая структура обеспечивает естественную очистку поверхности — вода, снег, пыль и грязь не накапливаются, а проходят сквозь ячейки. Это снижает риск скольжения и упрощает очистку, особенно на открытых уличных площадках и производственных объектах. Материал стабильно работает в условиях перепадов температур, повышенной влажности и механических нагрузок.

Обслуживание настила сводится к периодическому осмотру и контролю технического состояния. Рекомендуется проверять надежность креплений, отсутствие механических повреждений металла и состояние защитного покрытия. При значительных загрязнениях производится очистка поверхности водой или специальными средствами. При соблюдении правил монтажа и базовых требований обслуживания сварной решетчатый настил сохраняет эксплуатационные преимущества в течение десятков лет без ремонта или замены.

Купить сварной решетчатый настил — заказать от производителя ДП-Украина

Наш завод металлоконструкций ДП-Украина производит сварной решетчатый настил на заказ с доставкой и монтажом. Имеем собственное производство с линией горячего цинкования. Предоставляем услуги расчета и проектирования, подбираем оптимальные конструктивные характеристики и размеры настила под заданные эксплуатационные нагрузки. Используем качественные материалы, обеспечиваем надежную антикоррозионную защиту решетчатых секций. Производим настил как в стандартных, так и в индивидуальных размерах. Осуществляем доставку и монтаж по всей Украине – у нас можно заказать решетчатый настил в Киеве, Днепре, Одессе, Львове, Запорожье, Харькове и других городах. Предлагаем доступные цены на решетчатый настил. Заказать расчет – обращайтесь: info@gmt.net.ua, (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11.

FAQ

В чем преимущества сварного настила по сравнению с прессованным?

Сварной настил имеет более высокую жесткость, так как производится контактной сваркой без пазов на несущих полосах. Выдерживает большие динамические нагрузки и вибрации, подходит для промышленных применений.

Можно ли заказать настил по индивидуальному проекту?

Так, возможен индивидуальный выбор размеров панелей, высоты и толщины несущих полос, шага ячеек, диаметра прутка, несущей способности секций, типа креплений и других конструктивных и эксплуатационных характеристик.

Какие нагрузки выдерживает сварной решетчатый настил?

Решетчатый настил проектируется исходя из заданного режима эксплуатации и рассчитывается под конкретные нагрузки – периодическое или непрерывное движение людей, перемещение транспорта, складской техники, производственного оборудования.
