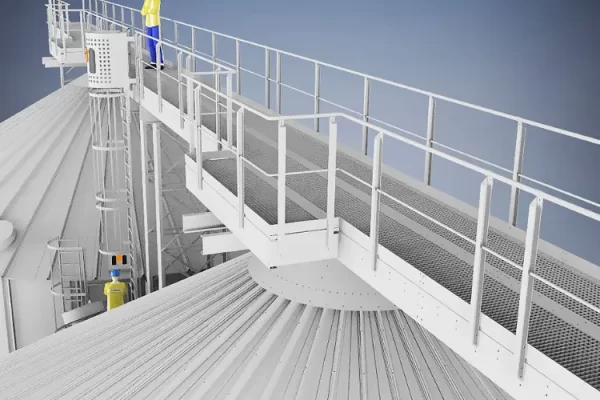

Проектування металоконструкцій

Перший етап виробництва металоконструкцій – розробка проєкту, який містить креслення, розрахунки, специфікації, монтажні схеми та іншу інформацію, необхідну для виробничих процесів та будівництва об’єктів. Проєктна документація розробляється командою інженерів – спеціалісти розраховують конструкції на міцність, обирають матеріали і технології, приймають рішення щодо розташування та монтажу, формують креслення та технічну документацію. Наша компанія ДП-Україна має власний проєктний відділ, надає послуги проєктування металоконструкцій будь-якої складності для будівництва, енергетики, дорожньої інфраструктури, комунального господарства, промисловості, приватного сектору.

Для чого потрібно проєктування металоконструкцій

Без професійних проєктних рішень неможливо забезпечити надійність, безпеку експлуатації, стійкість до робочих навантажень, функціональність металоконструкцій. Під час проєктування виконуються розрахунки, прийняті рішення фіксуються у технічній документації, яка використовується на виробництві та будівельному майданчику. Креслення містять розміри, схеми розташування і монтажу, конструктивні особливості вузлів і деталей – всю необхідну інформацію для виготовлення металоконструкцій на заводі та виконання монтажних робіт на об’єкті. Наявність якісного проєкту дозволяє оптимізувати виробничий процес і кошторис, уникнути помилок та плутанини у поставці матеріалів, забезпечити високу точність та надійність металоконструкцій.

Чому важливо замовляти проєкт

Недостатньо просто прорахувати розміри та схематично зобразити металоконструкцію – це небезпечно та часто призводить до проблем на виробництві. Виникають помилки виготовлення, плутанина у специфікаціях, складнощі у поставках матеріалів і комплектуючих, нестиковки в розмірах та конструктивних схемах. Починати виробництво без професійного проєкту категорично не можна, адже це зайві витрати часу та коштів. Для правильної і точної організації виробничого процесу необхідно сформувати комплект проєктної та робочої документації, оформлений за державними нормами. Такі послуги надає професійне проєктне бюро, де працюють досвідчені інженери і кошторисники. Документація формується поетапно – від концепції до деталізації, щоб не упустити жодного нюансу та врахувати всі вимоги до металоконструкцій. Що отримує замовник:

• гарантію міцності та надійності металоконструкцій, засновану на розрахунках для реальних умов експлуатації;
• повний комплект документації, який використовується на виробництві, під час монтажу та проведення сервісних робіт;
• відповідальність проєктувальника, обґрунтування прийнятих рішень інженерними розрахунками.

Що включає проєкт металоконструкцій

Проєктування металоконструкцій – це поетапний процес, який починається зі збору даних та аналітики. Команда інженерів виконує розрахунки, формує креслення, специфікації, відомості матеріалів. Замовник отримує проєкт металоконструкцій, який включає:

• Збір вихідних даних

На цьому етапі формується технічна основа проєкту. Проектувальник аналізує умови експлуатації та призначення споруди, робочі навантаження, кліматичні характеристики регіону, результати геологічних вишукувань. Вивчає вимоги замовника, обмеження по бюджету і термінам. Отримані дані використовуються для узгодження узагальнених рішень, які стануть основою для детальних розрахунків та креслень.

• Підготовка КМ та інженерні розрахунки

Цей розділ включає підбір матеріалів, розробку планувальних рішень, розрахунки металоконструкцій на стійкість до статичних та динамічних експлуатаційних навантажень, щоб об’єкт мав задану несучу здатність та відповідав діючим нормам надійності та безпеки. Рішення на цьому етапі оформлюються в технічній документації розділу КМ (конструкції металеві)

• Розробка креслень КМД

Розділ включає деталізацію конструктиву, опрацювання вузлів і деталей, розрахунок розмірів, формування специфікацій та відомостей матеріалів, розробку креслень КМД (конструкції металеві деталювальні). Документація призначена для використання для виготовлення металоконструкцій на заводі та виконання монтажних робіт на об’єкті.

• Специфікації та відомості матеріалів

В цьому розділі містяться повні переліки матеріалів, комплектуючих, витратників, кріплень, які використовуються для виготовлення металоконструкцій. В документації відображаються обсяги матеріалів для зварювання та антикорозійного покриття, сортамент металопрокату, фінальна матеріалоємність об’єкту.

Основні елементи металоконструкцій

Ферми

Металеві ферми – це металоконструкції, основу яких складають трикутники зі сталевого профілю (труби або кутника). Сталеві стрижні утворюють стабільну трикутну конструкцію, яка має високу несучу здатність, витримує задані експлуатаційні навантаження при відносно невеликій вазі та матеріалоємності. Ферми складаються з кількох компонентів – верхнього та нижнього поясів, вертикальних стояків, похилих розкосів. Для з’єднання елементів використовується зварювання або рідше – болтові кріплення. Залежно від конструктивних особливостей ферми поділяються на арочні, полігональні, паралельні, трикутні, трапецеїдальні, комбіновані. Металеві ферми служать основою для монтажу плоских, арочних, одно- та двоскатних дахів та навісів.

Балки

Балки – це універсальний елемент, який використовується для виготовлення металоконструкцій. Існує два види балок – зварні та прокатні. Зварні балки мають збірну конструкцію – виготовляються зварюванням з полиць та стінок. Технологія дозволяє виготовляти балки нестандартних розмірів, зменшувати матеріалоємність конструкцій під конкретні технічні умови, швидко виробляти таку продукцію на заводі за індивідуальними замовленнями, щоб прискорити терміни будівництва. Прокатні балки (швелери, таври, двотаври) забезпечують високу міцність і точність металоконструкцій, але виготовляються на металургійних підприємствах у нормативних розмірах, тому не підходять для реалізації нестандартних проєктів.

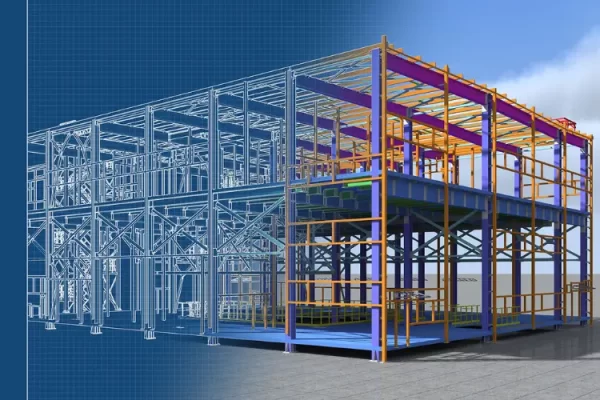

Колони

Несучу здатність будівельних об’єктів забезпечують колони – вертикальні металоконструкції, які сприймають навантаження від дахів та перекриттів та передають навантаження на фундамент. Металеві колони виготовляються з прокатного або зварного профілю (швелера, двотавра, труби, тавра) або мають гратчастий конструктив зі сталевих стрижнів. Мають меншу вагу порівняно з залізобетонними, простіші у виготовленні, доставці та монтажі, тому активно використовуються у сучасному будівництві. Від міцності таких металоконструкцій залежить безпека та довговічність будівлі або інженерної споруди, тому інженери приділяють особливу увагу проєктуванню та розрахунку колон.

Етапи проєктування

Інженерне проєктування металоконструкцій виконується в кілька етапів – на основі технічного завдання від замовника розробляється ескізний проєкт, виконуються розрахунки на стійкість конструкції до експлуатаційних навантажень у заданих умовах, рішення узгоджуються з технічними вимогами та діючими стандартами, формується проєктна та робоча документація – креслення, специфікації, відомості.

1. Технічне завдання від замовника

Проєктування починається з формування та аналізу технічного завдання (ТЗ), яке містить опис, призначення та умови експлуатації, технічні вимоги, обмеження за термінами і бюджетом. Зазначаються габарити, експлуатаційні навантаження, особливості монтажу та функціональне призначення металоконструкції. Інформація надалі буде використовуватися для проведення детальних інженерних розрахунків, розробки креслень та іншої проєктної документації. ТЗ розробляється замовником або формується спільно з проєктувальником – такий варіант дозволяє створити коректне технічне завдання, яке містить всі необхідні дані для якісного професійного проєкту.

2. Ескізне проєктування

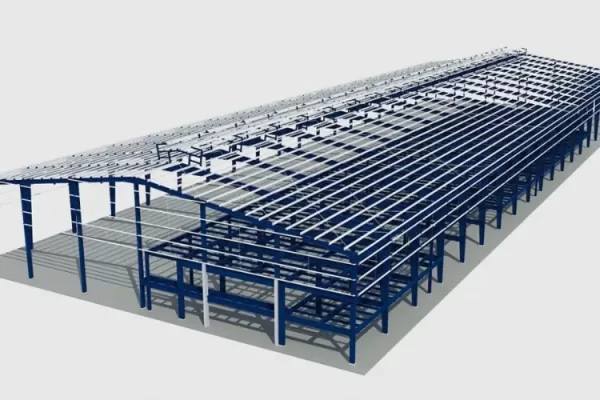

Після підписання ТЗ формуються принципові рішення та розробляється загальні конструктивні схеми без деталізації. Визначаються розміри та схеми розташування балок, ферм, колон, фундаменту та інших несучих елементів, які сприймають основні експлуатаційні навантаження. Інженер приймає об’ємно просторі рішення, уточнює габарити та зовнішній вигляд металоконструкції. Для узгодження ескізного проєкту розробляються 3D-моделі без детального опрацювання вузлів. Пояснювальна записка містить опис прийнятих принципових рішень. Цей етап призначений для візуалізації концепції, попереднього розрахунку вартості металоконструкцій та подальшої розробки деталізованих проєктних рішень.

3. Врахування навантажень та умов експлуатації

Для проведення інженерних розрахунків, вибору матеріалів та прийняття більш детальних конструктивних рішень враховуються всі види експлуатаційних навантажень – від власної ваги та встановленого обладнання, від снігу, вітру, температурних деформацій, сейсмічної активності. Приймається до уваги місце розташування металоконструкції та умови експлуатації – контакт з водою, грунтом, хімікатами. Ці дані використовуються для вибору матеріалів, розрахунку режимів антикорозійного захисту, механічної обробки та зварювання.

4. Нормативи та стандарти

Проєктні рішення узгоджуються з діючими будівельними нормами та стандартами. Основний нормативний документ, який регулює проєктування металоконструкцій – ДБН В.2.6-198:2014 “Сталеві конструкції. Норми проектування”. Це основний документ, яким керуються інженери-конструктори для конструювання сталевих конструкцій та вузлів, вибору матеріалів, кріплень та зварних з’єднань, розрахунку на міцність та стійкість до експлуатаційних навантажень. Останні зміни стандарту покликані узгодити норми проєктування з єврокодами та світовою практикою.

5. Узгодження рішень

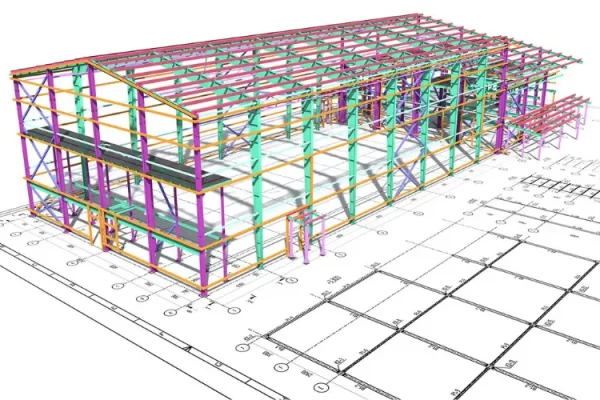

Інженер формує проєктну документацію – розділ КМ (конструкції металеві), який містить загальні конструктивні рішення, планування, монтажні схеми, розташування елементів, розміри, висотні відмітки. Рішення узгоджуються з замовником та суміжними спеціалістами. За потреби вносяться необхідні коригування для оптимізації конструктиву та кошторису. Узгоджена документація стає основою для розробки робочих креслень.

6. Робоча документація

На цьому етапі формується комплект документації для виробництва та монтаж металоконструкцій – креслення КМД (конструкції металеві деталювальні), специфікації та відомості матеріалів. Документація містить зображення вузлів, конструктивних елементів, деталей з точними розмірами і допусками. Порядок формування проєктної документації та робочих креслень металоконструкцій регламентується державним стандартом ДСТУ 9286:2024 “Система проєктної документації для будівництва. Правила виконання проєктної та робочої документації металевих будівельних конструкцій”.

Як працює завод і виробництво металоконструкцій

Наш завод металоконструкцій ДП-Україна займається виготовленням продукції для галузей будівництва, енергетики, комунального господарства, аграрного сектору, дорожньої інфраструктури, приватних замовлень. Наші виробничі потужності розраховані на виготовлення металоконструкцій будь-якої складності під ключ з антикорозійним захистом на власній лінії гарячого цинкування. Як працює наш завод металоконструкцій:

• розробляємо проєкт металоконструкцій (ТЗ, розділи КМ і КМД);
• постачаємо матеріали і комплектуючі;
• реалізуємо повний цикл виробництва металоконструкцій – розкрій на лазерних і плазмових верстатах, фрезерна і токарна ЧПУ обробка, зварювання, гаряче цинкування;
• доставляємо металоконструкції на об’єкт, надаємо послуги монтажу по всій Україні;
• надаємо послуги гарантійного та післягарантійного обслуговування.

Типові помилки

Під час проєктування важливо не припускатися поширених помилок, які ускладнюють процес виробництва, невиправдано збільшують кошторис та зменшують надійність металоконструкцій. Найбільш небезпечна помилка – некомпетентне формування ТЗ, використання неактуальних або застарілих даних, ігнорування важливих факторів, які впливають на функціонування металоконструкцій. Якщо помилки тягнуться з першого етапу, весь процес проєктування виявляється некоректним. Не менш критична помилка – неправильний розрахунок навантажень, розмірів, режимів обробки та антикорозійного захисту. Інженер має врахувати всі види навантажень, провести детальні розрахунки для вибору матеріалів, зварних швів та кріплень, розробки конструктивних та монтажних схем. Велику небезпеку несуть помилки в документації – розбіжності між розрахунками та кресленнями КМ і КМД, невідповідність проєктних рішень технічному завданню.

Переваги професійного проєктування

Щоб уникнути проблем на етапі проєктування, важливо довіряти цю відповідальну задачу досвідченим спеціалістам. В чому переваги замовлення проєктних послуг у професіоналів ДП-Україна:

• точний розрахунок, який гарантує безпеку, надійність, стійкість металоконструкції до навантажень;
• відповідність проєктних рішень і документації державним стандартам і будівельним нормам;
• оптимізація кошторису та матеріалоємності об’єкту, раціональний підбір матеріалів;
• професійна розробка повного комплекту креслень, специфікацій, відомостей;
• точна відповідність проєкту вимогам, зазначеним у технічному завданні;
• злагоджена організація всіх процесів та конструктивна комунікація з замовниками, виробниками, монтажниками;
• відповідальність та експертиза проєктувальника;
• чітке дотримання термінів, точність документації для постачання матеріалів;
• захист від будь-яких ризиків на етапі узгодження проєкту.

Наша компанія реалізує повний цикл виробництва металоконструкцій – від проєкту до виготовлення та монтажу. Відповідаємо за кожен етап, забезпечуємо злагоджену організацію процесів та комунікацію між підрозділами, узгоджуємо проєктні рішення з вимогами клієнта та можливостями виробництва. Наші замовники отримують важливі переваги – точні терміни, професійні розрахунки, якісну документацію.

Вартість проєктування металоконструкцій

Витрати на розробку проєкту визначаються індивідуально залежно від обсягу та складності робіт. На вартість проєктування металоконструкцій впливають наступні фактори:

• призначення, функціонал, тип об’єкту;
• складність конструкції, наявність нестандартних вузлів;
• терміни виконання проєктних робіт;
• коректність ТЗ, потреба у доопрацюванні технічного завдання;
• обсяг та складність інженерних розрахунків;
• комплектація – ескізний проєкт, креслення КМ та КМД, 3D візуалізація.

Замовити проєкт металоконструкцій під ключ

В нашій компанії ДП-Україна ви можете замовити розробку проєкту металоконструкцій – повний комплект проектної та робочої документації та інженерні розрахунки. Для оцінки вартості проєктування надішліть попереднє технічне завдання з інформацією про об’єкт – розміри, призначення, функціонал, технічні вимоги. По всіх питаннях звертайтеся у відділ продажів компанії – залиште заявку на сайті або зв’яжіться зручним способом: info@gmt.net.ua,  +38 (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11.

FAQ

Скільки коштує проєктування металоконструкцій?

Вартість визначається залежно від складності проєктних рішень та інженерних розрахунків, обсягу та комплектації документації.

Які терміни виконання проєкту?

Терміни проєктування узгоджуються індивідуально на першому етапі при формуванні технічного завдання. Зв’яжіться з нами та отримайте комерційну пропозицію із зазначенням термінів та вартості проєкту.

Чи працюєте ви з нестандартними та складними конструкціями?

Так, наша компанія спеціалізується на проєктуванні металоконструкцій різного призначення та функціоналу, у тому числі нестандартних, складних, масштабних тощо.

Чи виконуєте ви коригування чужих проєктів?

Так, ми можемо проаналізувати проєкт, виправити помилки або внести коригування під актуальні технічні вимоги замовника.
