Вежа мобільного зв’язку

Опубліковано: 17 Жовтня 2025

Вежа мобільного/стільникового зв’язку – це висока металева башта, на якій кріпиться обладнання для передачі та прийому сигналу між абонентами мережі. Точки розташування веж утворюють “стільники” – ділянки, які частково перекриваються між собою та забезпечують суцільне покриття 2G/3G/4G/5G. Кожна вежа є невід’ємною складовою інфраструктури мобільного зв’язку – навіть мінімальні збої в роботі однієї станції впливають на якість покриття на значній території. Тому ключовим стандартом сучасних мобільних операторів є будівництво міцних і стійких вишок, які мають довгий термін експлуатації та гарантують безперебійний зв’язок навіть у складних кліматичних умовах. Наша компанія ДП-Україна пропонує прогресивні рішення у виготовленні металоконструкцій стільникових веж – від розробки проєкту до монтажу готових конструкцій.

Основні типи

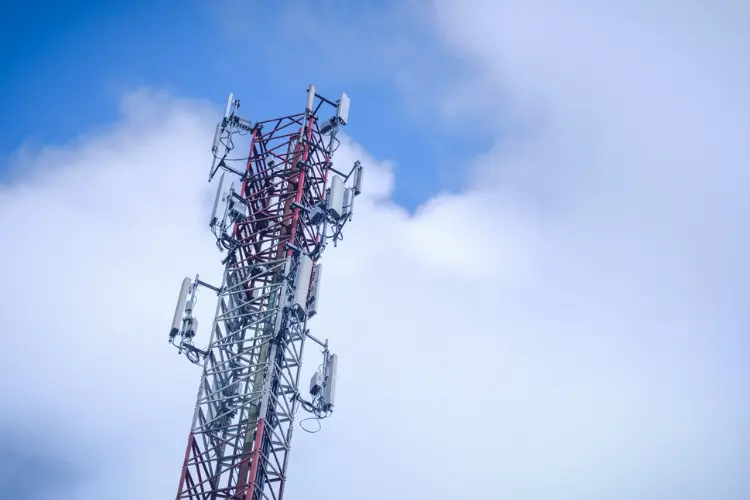

Вежі мобільного зв’язку гратчастого типу виготовляються зі сталевого профілю зварюванням чи болтовими з’єднаннями. Основу складає стрижнева система ферм, яка забезпечує високу міцність і стабільність будівельних конструкцій. Залежно від габаритів та експлуатаційних навантажень використовується одна з трьох конструктивних схем – пруткові, трубні, кутикові. Конструкції відрізняються типом металевого профілю: найбільш навантажені вежі виготовляються з труби, кутикові башти – це середній сегмент, пруткові використовуються перевважно для невисоких вишок. На замовлення можливо фарбування горизонтальних червоних та білих смуг.

Пруткові

Пруткові башти стільникового зв’язку – це гратчасті конструкції, зібрані болтами та зварюванням зі сталевого прутка. Вежа у формі чотиригранної піраміди виготовляється в діапазоні висот 30-40 метрів. Прутковий конструктив витримує середній рівень вітрових навантажень (до 28,3 м/c), характерний для четвертого вітрового району по СНіП 2.01.07. Для сервісного обслуговування передбачено металеві сходи з поручнями. Конструкція збирається за модульним принципом – висота нарощується встановленням готових заводських секцій. Використання пруткового прокату робить вежу міцною для стандартних умов експлуатаці.

Трубні

Для більш високих станцій стільникового зв’язку використовується трубний прокат. Гратчаста конструкція у формі тригранної піраміди збирається зі сталевих труб болтами та зварюванням. Висота башт стільникового зв’язку такого типу – 40-50 метрів. Допустимий рівень вітрових навантажень відповідає третьому вітровому району (до 25,2 м/c). Обслуговування металоконструкцій здійснюється за допомогою сходів з перилами та сервісними майданчиками. Гратчаста вежа с трубного прокату відрізняється високою міцністю, має стабільні опори, підходить для монтажу важкої приймально-передавальної апаратури стільникового зв’язку.

Кутикові

Кутикові башти мобільного зв’язку виготовляються зі сталевого кутового прокату зварюванням та болтовими з’єднаннями. Це універсальний тип металоконструкцій, який підходить для будівництва веж висотою 40-60 метрів у різних кліматичних регіонах та будь-яких вітрових районах України. Форма вежі – трапеція з чотирма гранями. Технічне обслуговування забезпечується за допомогою сходів, оснащених поручнями та сервісними майданчиками для розміщення обладнання на вершині вежі та на проміжних позначках. Башта будується з 10-метрових замовдських секцій, які постачаються на об’єкт в готовому вигляді та з’єднуються між собою посиленими болтами.

Багатогранні вежі стільникового зв’язку

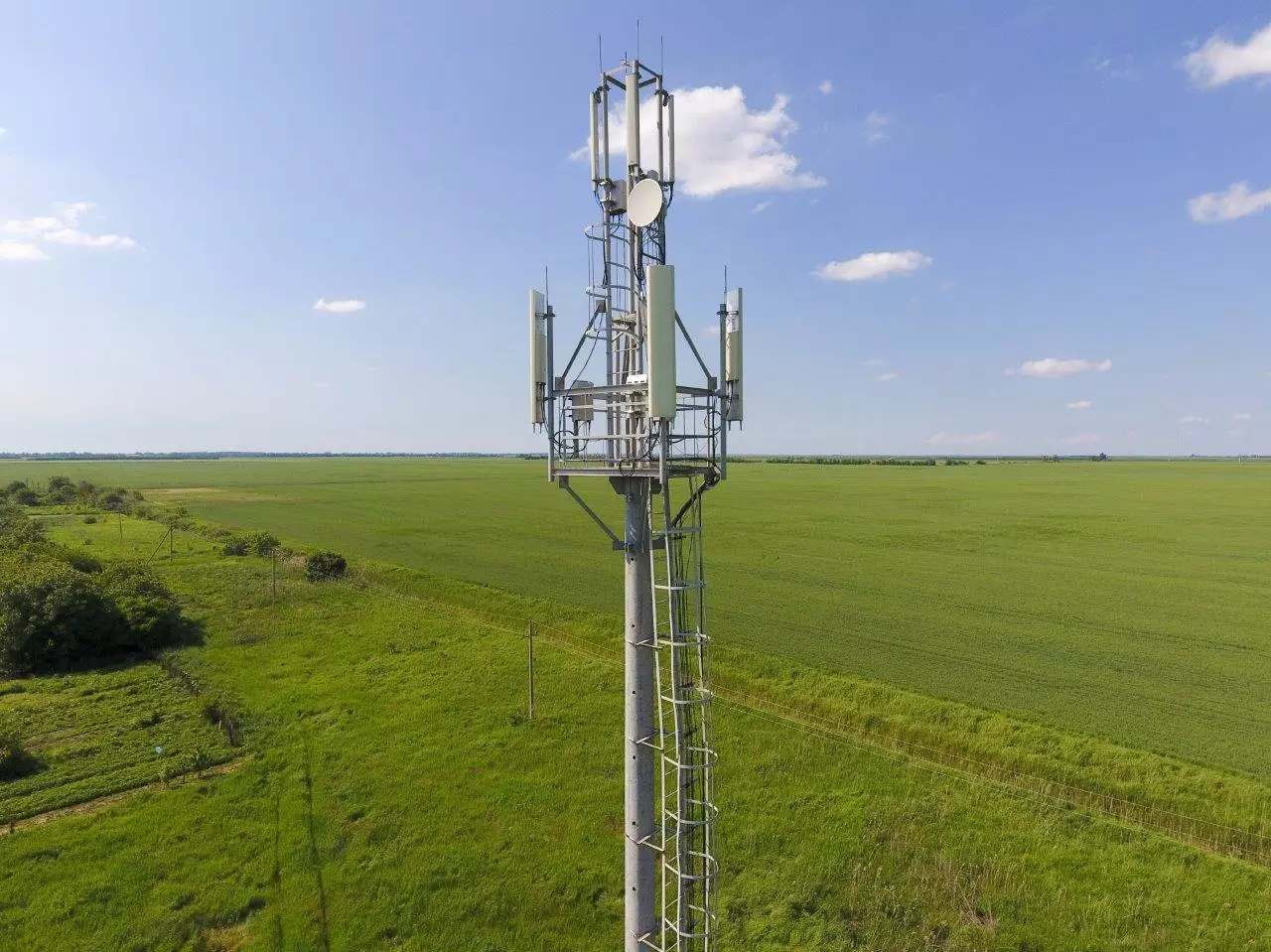

В окрему категорію можна віднести багатогранні вежі мобільного зв’язку – конічні стійки з гнутого листового прокату з 6-12 гранями. Багатогранні гнуті стійки відрізняються від гратчастих більш компактними розмірами основи та меншою вагою. Багатогранні башти стільникового зв’язку – це сучасне рішення, яке використовується в нових проєктах будівництва та ремонту мобільної інфраструктури. Перевагами є швидкий монтаж, просте виготовлення на автоматизованому обладнанні, менші витрати на транспортування та спрощені вимоги до фундаменту. Секції опори збираються фланцями або телескопічно, внутрішній простір використовується для підведення кабельно-провідникової продукції. Наявність кількох вертикальних ребер жорсткості забезпечує високу міцність конструкції та стійкість до вітрових навантажень. Захист від корозії забезпечується гарячим цинкуванням – під час занурення цинкове покриття наноситься на зовнішню та внутрішню поверхню гранованого конусу.

Башта мобільного зв’язку: конструктивні елементи

Вежа складається з кількох основних конструктивних елементів – опорних стійок, кронштейнів і траверс для встановлення обладнання, кабельростів для прокладання кабелю, технологічних майданчиків та платформ, сходів з огородженнями, модулів заземлення.

Стійки

Гратчасті вежі мають три або чотири вертикальні стійки, які приймають основне експлуатаційне навантаження та передають вагу обладнання на фундамент. Стійки з’єднані між собою системою стрижнів за принципом будівельних ферм. Монтаж гратчастих конструкцій здійснюється посекційно з готових модулів, зібраних на заводі. Багатогранні башти мають інший конструктив: виготовляються з однієї конічної гранованої стійки – конусу з гнутого листового прокату з кількома гранями. Такий формат зменшує діаметр основи та дозволяє розміщувати вежі мобільного зв’язку більш компактно та економити корисну площу земельної ділянки. Для монтажу багатогранної опори використовується фланцеве або телескопічне з’єднання.

Траверси і кронштейни

Траверси і кронштейни використовуються для кріплення кабельно-провідникової продукції, антен та інших пристроїв, які забезпечують функціонування стільникової мережі. Такі елементи приварюються до сталевої вежі – багатогранної або гратчастої. Конструктив розробляється індивідуально з урахуванням габаритів і ваги підвісного обладнання.

Кабельрости – кабельні лотки

Металеві конструкції з перфорованого сталевого профілю, за формою схожі на драбину, виконують функцію кабельних лотків для прокладання та підтримки кабелів. Розміщуються вертикально всередині башти мобільного зв’язку. Забезпечують надійне та безпечне кріплення кабельно-провідникової продукції. Виготовляються з 2-метрових секцій шириною 340 мм, 400 мм або в індивідуальних розмірах, з’єднуються між собою та утворюють єдину конструкцію для прокладання кабельної траси. Мають антикорозійний захист гарячим цинкуванням. Комбінуються з різними типами стільникових веж, інтегруються в конструктив для забезпечення стабільного положення кабелів.

Платформи та оглядові майданчики

Основний технологічний майданчик розміщується на верхньому рівні башти стільникового зв’язку для встановлення антенного обладнання, радіомодулів, датчиків та інших пристроїв, які забезпечують стабільне покриття стільникової мережі. За потреби влаштовуються проміжні платформи на менших висотах – конструктив таких майданчиків підбирається індивідуально під конкретний перелік обладнання з урахуванням його ваги та габаритів. При проєктування платформ враховується необхідність проведення обслуговуючих та ремонтних робіт працівниками сервісних бригад. Для безпеки перебування людей майданчики оснащуються огородженнями.

Системи доступу та безпеки (сходи, огородження)

Для безпечної експлуатації та доступу до технічного обслуговування вежі оснащуються сходами з огородженнями, перилами та поручнями. Конструкція сходів має створювати безпечні умови для пересування майстрів та повноцінного доступу до ключових вузлів. Сходи з великими прольотами оснащуються проміжними майданчиками для сервісних робіт. Багатогранні башти стільникового зв’язку мають ревізійний люк, який забезпечує доступ до кабельних шин, пристроїв та проводів, прокладених всередині конічної стійки.

Заземлення

Захист об’єкту від короткого замикання та блукаючих струмів забезпечується спеціальним заземлюючим пристроєм – системою металевих електродів довжиною 1-1,5 метри, заглиблених в грунт біля основи башти. Якісне заземлення в поєднанні з надійним блискавкоприймачем та струмовідводами забезпечує захист від аварійних ситуацій та робить експлуатацію башти безпечною для людей за будь-яких погодних умов.

Виготовлення вежі мобільного зв’язку

Вежі мобільного зв’язку виготовляються на заводі металоконструкцій – технологія виробництва визначається конструктивними параметрами і типом башти. Техпроцес включає розкрій металевого профілю, зварювальні роботи, гаряче цинкування для антикорозійного захисту. Розташування вишок відповідає санітарним нормам захисту населення від впливу електромагнітних випромінювань.

• Розкрій металу. Для виготовлення гратчастих веж виконується розкрій сталевого профілю – труби, кутника, прутка. В монтажі гратчастих конструкцій важливо забезпечити високу точність розмірів та взаємного розташування стрижнів, тому розкрій виконується на автоматизованому обладнанні – лазерних або плазмових автоматах з ЧПУ. Для багатогранних веж виконується розкрій листового прокату для подальшого формування гнутої конічної стійки. На цьому етапі також важливо витримати високу точність розкрою заготовок, щоб уникнути перекосів, забезпечити вертикальну вісь і точну збірку багатогранних опор.
• Гнуття. Для виготовлення багатогранних веж мобільного зв’язку використовується технологія гнуття на листозгинальному пресі – це автоматизоване обладнання, яке формує задану кількість граней конусу та згинає листовий прокат з утворенням точних ліній згину.
• Зварювальні роботи. Гратчасті конструкції збираються зварюванням та болтовими з’єднаннями. Зварювальні роботи виконуються частково на виробництві, а остаточний монтаж проводиться на об’єкті. Використання роз’ємних болтових з’єднань дозволяє виготовляти збірно-розбірні конструкції для тимчасового або мобільного застосування. Зварювання дозволяє досягти максимальної міцності з’єднань та використовується у виготовленні стаціонарних конструкцій, розрахованих на тривалий термін експлуатації.
• Гаряче цинкування. Для захисту металу від корозії використовується технологія гарячого цинкування. Багатогранні стійки, гратчасті вежі та інші металеві деталі занурюються в горячий розплав цинку. Забезпечується антикорозійний захист внутрішніх та зовнішніх поверхонь, тонких стрижнів, зварних швів, важкодоступних ділянок. Товщина цинкового покриття від 100 мкм оптимально підходить для антикорозійної обробки обладнання мобільних мереж. Оцинковані поверхні можна фарбувати порошковим методом в будь-який колір. Термін експлуатації об’єктів після гарячого цинкування може сягати 60-120 років.

Башти мобільного зв’язку для міських умов

В умовах густонаселених міст із щільною забудовою перевага надається компактним багатогранним вежам, які займають меншу площу в основі, гармонійно доповнюють міську архітектуру та мають більш естетичний вигляд порівняно з гратчастими. В містах розташовується більше веж стільникового зв’язку, щоб забезпечити якісне покриття по всій території. Через нестачу вільної землі щогли мобільного зв’язку можуть бути розміщені на дахах будівель – таке рішення забезпечує локальне покриття та збільшує загальну площу передачі сигналу. Висота башт визначається відстанню між станціями та висотою забудови. В районах з висотною забудовою розміщуються вежі більшої висоти, щоб забезпечити безперешкодне передавання та прийом сигналу. Потужність обладнання узгоджується з кількістю людей, які мешкають в тому чи іншому районі з урахуванням перспективного масштабування.

Вежі мобільного зв’язку для сільської місцевості

За містом встановлюються вежі, які охоплюють не тільки територію населених пунктів, а й автотраси міжміського сполучення, залізничні шляхи та мости. Структура стільникового зв’язку розробляється таким чином, щоб покрити максимальну площу та забезпечити зв’язком більшу кількість абонентів. Станції розташовуються на більших відстанях, а якість покриття забезпечується висотою башти або розташуванням веж на природних височинах. У сільській місцевості більше вільного простору, тому встановлення гратчастих веж цілком обгрунтовано. Але в нових проєктах сучасного будівництва надається перевага більш технологічним, легким та надійним багатогранним конструкціям.

Проєктування веж мобільного зв’язку (нормативи, ДСТУ, Єврокод)

При проєктуванні металевих башт стільникового зв’язку враховуються технічні характеристики стації, вага обладнання, вимоги до висоти, результати інженерно-геологічних вишукувань, умови експлуатації об’єкту. На вибір конструктивних рішень впливають властивості грунту, сейсмічна активність регіону, щільність забудови та структура мережі стільникового зв’язку. Важливими аспектами є розташування вишки та площа земельної ділянки, відведена під будівництво. В обмежених умовах перевага надається багатогранним стійкам з компактною основою. Конструктивні характеристики та безпекові вимоги будівництва веж мобільного зв’язку регулюються державними та європейськими стандартами, санітарними нормами та законами:

• ОСТ 45.27-84 Система стандартів безпеки праці. Металеві щогли і башти радіопідприємств. Загальні вимоги безпеки (НПАОП 45.21-7.04-84);
• Правила улаштування електроустановок ПУЕ;
• Санітарні норми захисту населення від впливу електромагнітних випромінювань, затверджені наказом МОЗ № 239 від 01.08.1996 зі змінами МОЗ № 266 від 13.03.2017;
• ДБН В.1.2-14:2018 Система забезпечення надійності та безпеки будівельних об’єктів. Загальні принципи забезпечення надійності та конструктивної безпеки будівель і споруд;
• ДБН В.2.6-198:2014. Сталеві конструкції. Норми проектування;
• ДСТУ Б В.2.6-193:2013 Захист металевих конструкцій від корозії. Вимоги до проектування;
• Закон України «Про регулювання містобудівної діяльності».

Терміни і монтаж

Технологія монтажу веж мобільного зв’язку залежить від типу металоконструкції. Гратчасті башти збираються з окремих заводських модулів зварюванням чи болтовими з’єднаннями. Багатогранні – монтуються з кількох секцій довжиною до 12 метрів фланцевим або телескопічним з’єднанням. В середньому термін монтажу вишки мобільного зв’язку складає 3-5 днів. Багатогранні опори встановлюються швидше порівняно з гратчастими, адже мають просту схему монтажу без складного контролю взаємного розташування конструктивних елементів.

Вартість вишки мобільного зв’язку “під ключ”

Вартість будівництва башти стільникового зв’язку розраховується індивідуально: на ціну впливає тип вежі (гратчастий або багатогранний), висота, вимоги до облаштування сервісних майданчиків, сходів, поручнів. У вартість включаються всі роботи з виготовлення металоконструкції – розкрій, механічна обробка, зварювання, гаряче цинкування для захисту від корозії. Якщо в комплекс послуг включається монтаж вежі, то на вартість впливають умови транспортування, місце розташування станції, тип фундаменту, зручність планування ділянки під монтаж, а також обсяг замовлення – кількість веж, які будуються в одному районі.

Замовити виробництво вежі мобільного зв’язку

Наш завод  ДП-Україна спеціалізується на виробництві металоконструкцій для енергетичної галузі – ми виготовляємо опори ЛЕП, портали ВРП, вежі мобільного зв’язку. Великий досвід та сучасні виробничі потужності дозволяють виготовляти башти гратчастого та багатогранного типу будь-якої складності. Ми працюємо “під ключ” – розробляємо проєкт, виконуємо розрахунки, виготовляємо металоконструкції на власному виробництві, здійснюємо доставку, виконуємо монтаж веж мобільного зв’язку в рамках будівництва нових об’єктів та реконструкції пошкоджених станцій в Києві, Харкові, Дніпрі, Одесі, Запоріжжі, Львові та інших містах і селах по всій території України. Замовити розрахунок – звертайтеся: info@gmt.net.ua, (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11.

FAQ

Чим відрізняється вежа від щогли стільникового зв’язку?

Вежа – це капітальна самонесуча конструкція з довгим терміном експлуатації, розрахована на будівництво потужних базових станцій постійного використання. Щогла – більш легка металева опора меншої висоти для монтажу легкого тимчасового обладнання.

Які висоти найчастіше використовуються?

Оптимальна висота стільникової вежі – 30-60 метрів. Цього достатньо для створення якісного покриття та передачі потужного сигналу між стільниками та абонентами.

Як забезпечується захист від корозії?

Для захисту від корозії металева вежа піддається гарячому цинкуванню – занурюється у розплавлений цинк при температурі 460 градусів. В результаті утворюється тонке цинкове покриття, яке захищає метал на 60+ років.
