Розрахунок навантаження на решітковий настил

Опубліковано: 17 Липня 2026

Решітковий настил витримує активну експлуатацію та має тривалий термін служби, але за однієї умови – якщо правильно підібрані розміри комірок, крок опор, ширина смуг та інші характеристики. Ці параметри визначаються за спеціальними таблицями залежно від заданого навантаження. Правильний розрахунок забезпечує надійність, міцність, безпеку та довговічність решіткового настилу, усуває ризики деформацій, прогину, поломок. Узгодження конструктиву з навантаженнями дозволяє оптимізувати витрати на настил та не переплачувати за міцність з надмірним запасом. Точний розрахунок – це правильний вибір решіткового настилу під конкретні умови експлуатації та навантаження.

Види навантажень на решітковий настил

В інженерних розрахунках решіткового настилу враховується два види навантажень, які діють на поверхню – розподілене та зосереджене. Правильне визначення цих параметрів дозволяє врахувати всі нюанси експлуатації та забезпечити міцність настилу при активному щоденному використанні. Навантаження розраховуються у кН/м² або кг/м².

Розподілене

Розподілене навантаження діє рівномірно по поверхні решіткового настилу, коли вага розподіляється на значну площу, а не концентрується в одній точці. Виникає при рівномірному пересуванні людей та автомобільного транспорту, при розміщенні габаритних матеріалів та обладнання, при концентрації снігових мас. Цей параметр є найпершим при розрахунку зварних та пресованих решіток, адже основні навантаження є розподіленими по всій поверхні або по значній площі. Але розподіленого навантаження недостатньо для точних розрахунків, адже на настил також діють точкові сили та локальні впливи. Тому при проєктуванні важливо врахувати всі можливі експлуатаційні навантаження, а не лише їх середнє значення.

Зосереджене

Якщо навантаження концентрується не по всій поверхні, а в окремих точках – це зосереджене навантаження. Воно прикладається до невеликої ділянки та має меншу площу впливу, тому створює значно більші локальні напруження порівняно з рівномірно розподіленим навантаженням. Наприклад, обладнання на платформі створює менше напруження, ніж обладнання на тонких ножках. Типові приклади – точкові опори важкого обладнання, тонкі колеса візків та навантажувачів, опори металоконструкцій. Зосереджені навантаження найбільш небезпечні, адже призводять до локальних деформацій, пошкодження несучих смуг та розривів настилу. Тому цей параметр обов’язково враховується при проєктуванні решіткового настилу.

Що впливає на несучу здатність решіткового настилу

Несуча здатність показує, яке навантаження здатний витримувати настил без небезпечних деформацій, руйнувань та поломок. Цей параметр залежить від конструктивних характеристик та реальних умов експлуатації. Несуча здатність визначається з запасом, щоб навіть перевищення розрахункових навантажень не призвело до аварійних ситуацій.

Тип настилу – зварний або пресований

Тип решіткового настилу напряму впливає на його міцність, жорсткість та сферу застосування. Зварний настил виготовляється контактним зварюванням несучих полос і поперечного прутка – технологія забезпечує високу стійкість до значних статичних та динамічних навантажень. Зварну решітку найчастіше використовують на промислових підприємствах, технологічних майданчиках, в транспортній інфраструктурі. Пресований настил має іншу технологію виготовлення – виробляється без зварювання, поперечні смуги запресовуються у пази в несучих смугах. Пресована решітка має більш естетичний зовнішній вигляд і точну геометрію, тому часто застосовується в громадських будівлях, торговельних центрах, архітектурних і декоративних об’єктах. При однакових розмірах зварний настил витримує вищі експлуатаційні навантаження, ніж пресований.

Товщина і висота несучих смуг

Основне навантаження сприймають несучі смуги. Їх товщина та ширина напряму впливає на жорсткість настилу та здатність витримувати навантаження без надмірного прогину – цей параметр визначається при розрахунку навантажень на решітковий настил. У зварному настилі несучі смуги суцільні, до них приварюються поперечні прутки, тому міцність повністю зберігається. Несучі смуги пресованих решіток мають пази, які зменшують стійкість настилу до вібрацій та динамічних навантажень. Правильно підібравши розміри несучих смуг, можна оптимізувати вагу конструкції, витрати матеріалів та вартість настилу.

Розмір комірки

Розмір комірки також є важливим параметром для розрахунку решіткового настилу. Навіть товста смуга буде менш міцною, якщо комірка має великі розміри. І навпаки – щільне розташування тонких смуг дозволяє отримати більш витривалий матеріал, стійкий до динамічних навантажень, адже навантаження розподіляється більш рівномірно по всій поверхні. Важливо знайти оптимальне поєднання розміру комірки та геометрії несучих смуг. Менші комірки створюють більший комфорт пересування, витримують вищі локальні навантаження. Більші комірки краще відводять воду, сніг і забруднення, зменшують вагу решітки.

Довжина прольоту

Решітковий настил вкладається на поздовжні опори, відстань між якими називається прольотом. Цей параметр найбільше впливає на величину прогину та здатність витримувати експлуатаційне навантаження. Чим більший проліт, тим вищі згинальні напруження виникають у несучих смугах і тим більшою стає стріла прогину. Якщо проліт занадто широкий, настил втрачає жорсткість. При розрахунку важливо узгоджувати цей параметр з розмірами комірок, товщиною несучих смуг та робочими навантаженнями. Якщо проліт має бути ширшим за нормативні значення, розглядається можливість встановлення проміжної зміцнюючої опори.

Стріла прогину

Під дією розподілених та зосереджених навантажень виникає стріла прогину – параметр, який визначає величину вертикального прогину під вагою обладнання, людей, техніки. Невеликий прогин цілком допустимий, але існує граничне значення, при якому прогин стає небезпечним для настилу. Навіть якщо конструкція витримує прикладене навантаження без руйнування, надмірний прогин погіршує безпеку та зменшує ресурс матеріалу. Стріла прогину залежить від кількох факторів – величини навантаження, довжини прольоту між опорами, висоти і товщини несучих смуг, типу решіткового настилу. Контроль стріли прогину дозволяє забезпечити достатню жорсткість конструкції, запобігти вібраціям, деформаціям та зберегти експлуатаційні характеристики протягом усього терміну служби.

Як розрахувати навантаження на зварну та пресовану решітку

Порядок розрахунку

Для розрахунку навантажень та геометрії решіткового настилу використовуються наступні табличні параметри:

• Fv – розподілене навантаження, кг/м². Рівномірне навантаження розподіляється по всій поверхні решіткового настилу.
• fv – стріла прогину від розподіленого навантаження, см. Величина вертикального прогину під дією рівномірно розподілених навантажень.
• Fp – зосереджене навантаження, кг. Локальне навантаження діє на обмежену площу 200х200 мм.
• fp – стріла прогину від зосередженого навантаження, см. Вертикальна величина прогину під дією точкового навантаження на настил.

Стандартом передбачені спеціальні таблиці, за якими визначається співвідношення робочих навантажень, розмірів комірки, товщини несучих смуг та ширини прольотів. Якщо відомі експлуатаційні навантаження (зосереджені та розподілені), за таблицею можна підібрати оптимальні розміри решіткового настилу. Такий метод дозволяє обрати решітку з мінімально допустимими параметрами, які підходять під задані умови, та не переплачувати за надмірно міцний настил. І навпаки, якщо відомі геометричні параметри решітки, можна визначити граничні навантаженні і стрілу прогину та перевірити, що настил підходить або не підходить для заданих умов експлуатації.

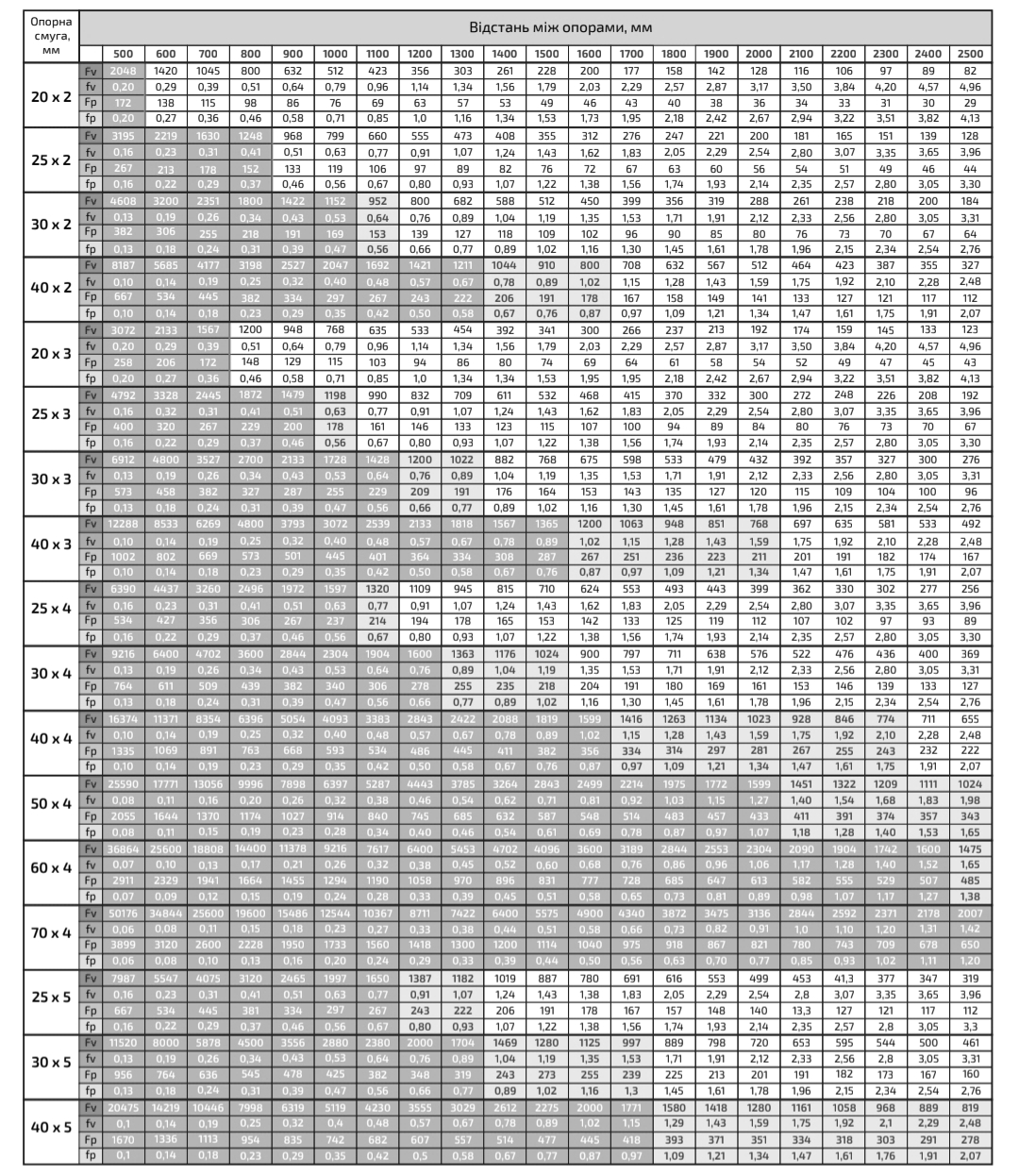

Таблиця навантажень для зварної решітки, крок несучих смуг 34,3 мм

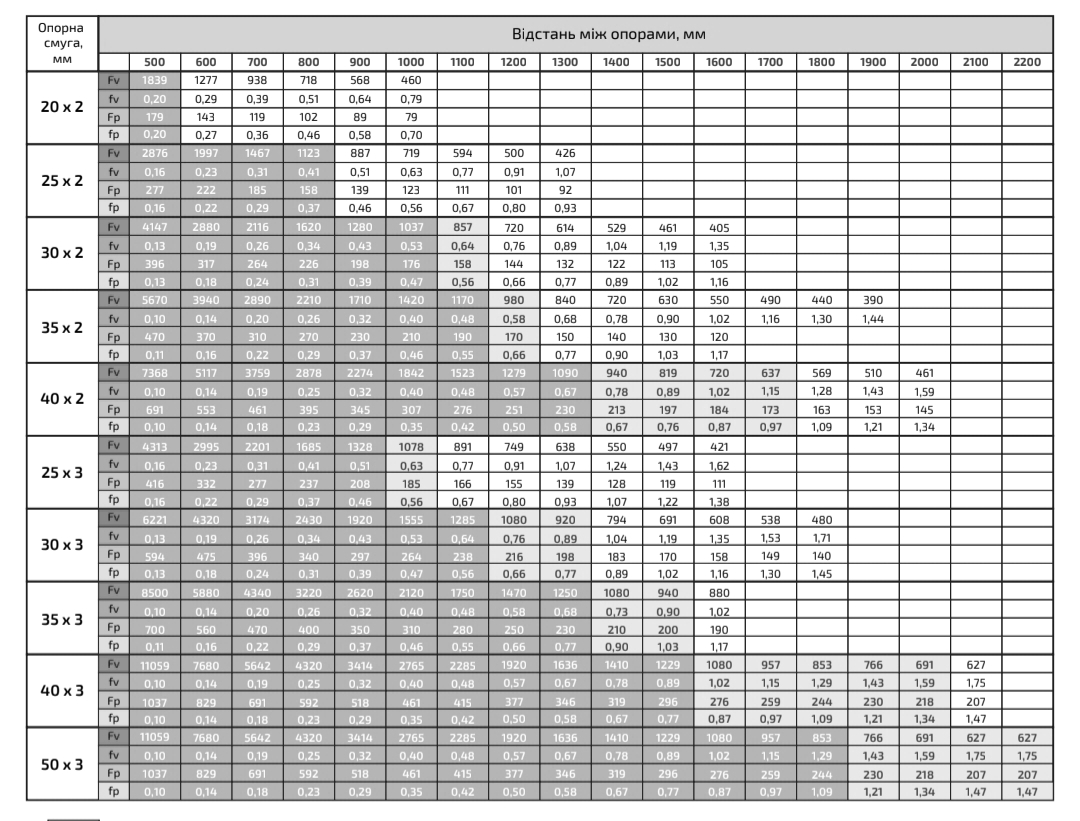

Таблиця навантажень для пресованої решітки, крок несучих смуг 33,3 мм

Коефіцієнти навантажень

Таблиці створені для окремих розмірів комірок. Якщо крок несучих смуг відрізняються від табличних, застосовуються спеціальні коефіцієнти. Для зварних настилів всіх інших комірок коефіцієнт навантаження дорівнює 0,95. Для пресованих настилів коефіцієнт навантажень визначається за таблицею:

Приклади розрахунку

Приклад 1 – для пресованої решітки з кроком несучих смуг 33,3 мм, з розмірами опорної смуги 20х2 мм і відстанню між опорами 500 мм розподілене навантаження Fv=1839 кг/м². Якщо крок несучих смуг збільшується, наприклад, до 44,44 мм, то навантаження помножується на коефіцієнт 0,74. Розрахунок навантаження:

Fv = 1839 * 0,74 кг/м² = 1360 кг/м².

Приклад 2 – для зварної решітки з кроком несучих смуг 34,3 мм, з розмірами опорної смуги 20х2 мм і відстанню між опорами 500 мм розподілене навантаження Fv=2048 кг/м². Якщо крок несучих смуг інший, то навантаження помножується на коефіцієнт 0,95. Розрахунок навантаження:

Fv = 2048 * 0,95 кг/м² = 1945 кг/м².

Норми та стандарти

• DIN 24537-1. Німецький стандарт містить перелік технічних умов для проектування плоских решітчастих настилів. У документі детально описані геометричні параметри комірок, допуски на відхилення від лінійних розмірів, методики розрахунку граничних навантажень (зосередженого та розподіленого). Стандарт використовується для визначення несучої здатності майданчиків на решітчастих напольних покриттів, вибору оптимального кроку опорних балок і товщини несучих смуг. На основі цих нормативних даних розраховується жорсткість настилу під конкретні завдання, щоб уникнути критичних прогинів платформи під час експлуатації.
• DIN 24531-1. Німецький стандарт регламентує конструктивні вимоги до елементів сходових маршів з решітчастого профілю. Стандарт описує конструктив, протиковзкі елементи, монтажні вузли, кріплення сходових маршів. При проєктуванні промислових майданчиків, переходів, платформ, сходів та інших металоконструкцій цей стандарт використовується як базовий документ для вибору конструкції решіткового настилу, який відповідає необхідним вимогам міцності, жорсткості та довговічності.
• RAL-GZ 638. Німецький знак якості, який використовується для проєктування та виготовлення решіткового настилу. Документ підтверджує, що продукція виготовлена відповідно до встановлених технічних вимог та проходить контроль якості. Стандарт регламентує вимоги до точності розмірів, міцності зварних та пресованих з’єднань, якості гарячого цинкування, стану поверхні. Маркування RAL-GZ 638 є підтвердженням того, що настили мають стабільну якість, відповідають європейським вимогам та можуть безпечно використовуватися на промислових, будівельних та інфраструктурних об’єктах.

Як обрати решітковий настил під задане навантаження

Решітковий настил – надійний та недорогий матеріал з невеликою вагою та високою міцністю. Щоб отримати всі переваги від використання цього матеріалу, важливо обрати оптимальні розміри та правильно визначити навантаження. Якщо виникли складнощі з розрахунком та вибором решіткового настилу, звертайтеся в нашу компанію ДП-Україна. Ми проаналізуємо ваш проєкт, розрахуємо решітковий настил, допоможемо правильно обрати між зварним та пресованим, визначимо оптимальні параметри настилу для заданої сфери застосування та умов експлуатації. Наш завод виготовляє оцинкований решітковий настил на власному виробництві. Ви можете замовити:

• безкоштовний розрахунок розмірів і ціни;
• виготовлення настилу за вашими параметрами;
• доставка і монтаж решіткового настилу по всій Україні.

По всіх питаннях звертайтеся у відділ продажів компанії – залиште заявку на сайті або зв’яжіться зручним способом: info@gmt.net.ua, (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11.

FAQ

Чи можна використовувати один тип настилу для пішохідних і транспортних зон?

У деяких випадках так, але не завжди. Для транспортних зон зазвичай потрібен настил із більшою несучою здатністю і товстішими смугами. Але якщо правильно розрахувати навантаження на настил, можна використовувати його в обох зонах.

Яку вагу витримує решітковий настил?

Допустиме навантаження залежить від типу настилу, розмірів несучих смуг, довжини прольоту, розміру комірки, умов експлуатації. Для точного розрахунку звертайтеся за консультацією до наших спеціалістів.

Чи можна замовити індивідуальний розрахунок решіткового настилу?

Так, ми можемо виконати індивідуальний розрахунок та підібрати оптимальний тип решіткового настилу з урахуванням навантажень, довжини прольоту, способу монтажу та особливостей конкретного об’єкту.
