Траверси ЛЕП: види, виготовлення та застосування

Опубліковано: 29 Жовтня 2025

Надійність опор ЛЕП визначається міцністю кріплення проводів – для цього металеві стійки оснащуються горизонтальними траверсами, які сприймають навантаження від сили вітру, ваги обладнання та натягу дротів. Проєктування та виготовлення траверс – важливий етап виробництва опор ЛЕП, адже від цього конструктивного елементу залежить довговічність та безперебійність роботи всієї електричної мережі.

Що таке траверса для опори ЛЕП

Траверса опори ЛЕП – це горизонтальна металоконструкція, яка кріпиться до вертикальної стійки та використовується для монтажу проводів, ізоляторів, грозозахисних тросів повітряних ліній електропередачі. Конструктив відрізняється для високовольтних та низьковольтних ліній, але принцип ідентичний: на горизонтальній балці розміщуються монтажні вузли для кріплення ізоляторів, які тримають електричні дроти. Траверса влаштована таким чином, щоб дроти розміщувалися на заданій відстані один від одного без ризиків контакту, перекручування та короткого замикання. Розміри визначаються експлуатаційними навантаженнями, робочою напругою і типом опор – найбільш масивними траверсами оснащуються анкерні та перехідні опори високовольтних ліній. На низьковольтних мережах встановлюються полегшені траверси, які забезпечують підтримку дротів з мінімальним натягом.

Види траверс для опор ЛЕП

Траверси ЛЕП поділяються на прямі, кутові, анкерні, перехідні та відгалужувальні. Кожен тип має свої конструктивні особливості, забезпечує підтримку дротів у заданих напрямках та проєктується під конкретний діапазон експлуатаційних навантажень. Основні види траверс:

• Прямі траверси. Прямі траверси встановлюються на проміжних опорах, які формують прямолінійні ділянки лінії електропередачі без зміни напрямку та перепадів висот. Такі металоконструкції мають стандартний конструктив без посилення, адже сприймають рівномірне симетричне навантаження.
• Кутові траверси. Встановлюються на опорах, розміщених на кутових ділянках мережі, де лінія повертає та змінює напрямок. Зусилля направлені під кутом, нерівномірний розподіл навантажень потребує використання посилених траверс.

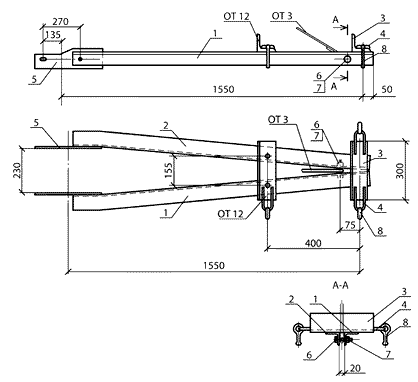

• Анкерні траверси. Монтуються на посилених анкерних опорах, які встановлюються на поворотних ділянках, при перепадах висот та в інших ускладнених умовах. Траверси витримують не тільки вагу обладнання, а й значну силу натягу дротів.
• Перехідні траверси. Розміщуються на опорах ЛЕП при зміні висоти кріплення дротів – при переході через природні перешкоди та інженерні споруди (річки, мости, траси, схили тощо).
• Відгалужувальні траверси. Траверси спеціальної конструкції, які виконують функції розведення напрямків мережі, розгалуження лінії, з’єднання з додатковими опорами ЛЕП.

Види траверс за конструкцією

Конструктив траверс визначається функціоналом, способом розташування, типом опори. Залежно від кількості закріплених дротів та експлуатаційних навантажень траверси поділяються на одинарні, подвійні, універсальні та посилені. Одинарні – найбільш прості у виготовленні та монтажі, розраховані на легкі умови експлуатації. Подвійні – оснащуються двома паралельними балками та витримують більш високі навантаження. Посилені траверси мають масивний конструктив, встановлюються у вітрових районах при сильному натягу дротів. Універсальні – підходять для різних типів опор та поєднують в собі переваги інших траверс.

Одинарні

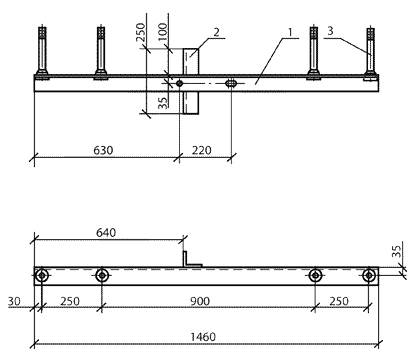

Одинарні металеві траверси для опор мають простий конструктив та складаються з однієї горизонтальної балки для підвішування одного або кількох дротів та ізоляторів. Такий тип траверс встановлюється на проміжні опори ЛЕП, розташовані на прямих ділянках лінії без зміни напрямку. Одинарні траверси витримують рівномірне навантаження від ваги обладнання, сила натягу дротів мінімальна.

Подвійні

Подвійна опора ЛЕП складається з двох паралельних балок, з’єднаних в єдиний конструктив. Таке розташування підвищує міцність траверс, збільшує стійкість до вітрових навантажень, робить конструкцію більш жорсткою. Подвійні опори встановлюються на кутових та перехідних опорах ЛЕП, коли необхідно забезпечити надійність мережі при зміні напрямку лінії, на поворотах, перепадах висот та на ділянках з великими прольотами.

Посилені

Якщо високовольтна опора ЛЕП працює в екстремальних умовах при підвищених вітрових навантаженнях, встановлюються посилені траверси – металоконструкції з товстостінного металевого профілю, оснащені додатковими ребрами жорсткості та опорними елементами. Конструкція розробляється індивідуально з урахуванням навантажень та геометрії опори ЛЕП. Посилення траверс підвищує стійкість до згинальних навантажень та деформацій, що особливо актуально для анкерних, кутових та перехідних опор.

Універсальні

Універсальні траверси виготовляються для опор заданого діапазону напруги – низьковольтних (0,4-1 кВ), високовольтних (понад 110 кВ), середньовольтних (10-35 кВ). Траверси мають модульний конструктив та змінні елементи на болтових з’єднаннях, що дозволяє адаптувати функціонал під конкренту опору. При будівництві масштабних ліній електропередачі вигідно замовляти універсальні траверси, які підходять для більшості встановлених опор, за винятком екстремально навантажених.

Види траверс за формою

Траверси для опор ЛЕП поділяються на кілька груп за формою та геометрією розташування конструктивних елементів:

• Горизонтальні – складаються з однієї горизонтальної балки або двох консолей, закріплених на металевій стійці. Це найбільш поширені, прості у монтажі траверси, які рівномірно розподіляють навантаження та встановлюються на проміжних опорах.
• Похилі – використовуються для компенсації нерівномірних бокових навантажень при зміні напрямку лінії на перехідних та кутових опорах. Дозволяють правильно розподілити зусилля та зменшити ризики поломки опор на складних ділянках.

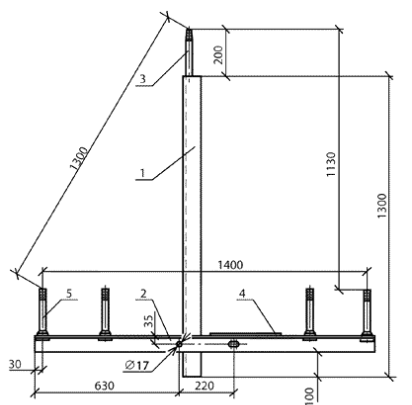

• Т-подібні – мають вертикальну стійку на горизонтальні балки, на яких кріпляться дроти та ізолятори. Використовуються на всіх видах опор ліній електропередачі.

Види траверс за напругою

Траверси для низьковольтних та високовольтних мереж відрізняються за конструктивом. Низьковольтні траверси ТН мають просту форму, виготовляються зі стандартних горизонтальних балок. Високовольтні траверси ТМ – більш масивні конструкції, розраховані на підвищене навантаження, великі прольоти та кріплення кількох фаз електродротів.

Траверси низьковольтні ТН

Низьковольтні траверси ТН – це металоконструкції для кріплення проводів на низьковольтних лініях електропередачі напругою 0,4-10 кВ. Головна задача – забезпечити надійне кріплення, правильне повітряне розташування дротів, захист від провисів та перекручування, підтримка заданої відстані між проводами. Навантаження від натягу дротів невеликі, тому для низьковольтних мереж використовуються полегшені балки. Їх перевагою є невелика вага і простий монтаж. Для встановлення траверси на опору використовуються хомути або болти. На кожній траверсі розміщуються по одному або два ізолятори. Сфери застосування – мережі сільської місцевості, промислові підприємства, ЛЕП в приватному секторі, міські вулиці, автомагістралі. Поширені модифікації низьковольтних траверс:

• ТН1, ТН2, ТН3 – траверси зі штирями під ізолятори для одинарного кріплення проводів на лінії 0,4 кВ;
• ТН4 – траверса для подвійного кріплення дротів на опорах лінії 0,4-10 кВ;
• ТН8, ТН9 – траверси для одинарного кріплення дротів на лініях 0,4-10 кВ.

Траверси високовольтні ТМ

Траверси для високовольтних ліній електропередачі – це більш міцні та масивні металоконструкції, які сприймають високі експлуатаційні навантаження, витримують не тільки вагу обладнання, а й натяг дротів. На проміжних опорах встановлюються траверси з одинарним кріпленням дротів, на кінцевих та анкерних – з подвійним. Для кріплення дротів через підвісні гірлянди ізоляторів використовуються анкерні траверси. Поширені модифікації високовольтних траверс:

• ТМ1, ТМ2 – траверси для проміжних опор одинарні;
• ТМ2, ТМ3 – траверси для проміжних опор подвійні;
• ТМ5 – одинарні для кутових опор зі штирьовими ізоляторами;
• ТМ6 – подвійні для кутових опор;

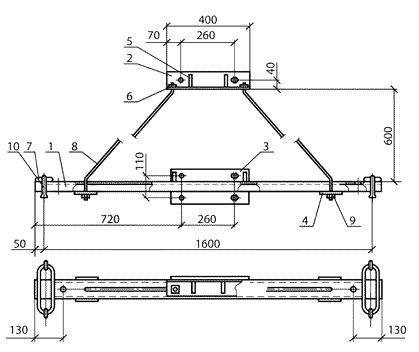

• ТМ7, ТМ8 – одинарні та подвійні траверси для анкерних опор з натяжними підвісками ізоляторів;
• ТМ9, ТМ10 – відгалужувальні траверси;
• ТМ11, ТМ12 – анкерні траверси посилені;
• ТМ13, ТМ14 – траверси для кутових анкерних опор;
• ТМ19, ТМ20, ТМ21, ТМ22 – анкерні посилені траверси для складних умов;
• ТМ30, ТМ31 – траверси для анкерних опор з підвищеними навантаженнями для перехідних та кінцевих опор.

Виготовлення металевих траверс

Сталеві траверси для опор виготовляються з металевого прокату – труби, кутника, полоси. Профіль підбирається індивідуально для кожної траверси залежно від робочих навантажень та схеми розташування опори. Для кутових, перехідних, анкерних опор з підвищеним натягом дротів використовуються посилені конструкції траверс. Проміжні опори піддаються помірним навантаженням, тому оснащуються прямими траверсами зі стандартного профілю без додаткового посилення. Ізолятори встановлюються на штирі або підвішуються на натяжних гірляндах. Етапи технологічного процесу виготовлення траверс ЛЕП:

• розробка проєкту, розрахунок розмірів, вибір типу, форми, конструктивних особливостей опори, підбір металевого профілю, визначення способів кріплення дротів;
• розкрій металевого профілю на верстатах з ЧПУ – автоматизованому обладнанні, яке забезпечує високу точність металообробки з точним дотриманням встановлених допусків;
• механічна обробка, свердління отворів, фрезерування пазів та інших конструктивних елементів, передбачених проєктом;
• зварювальні роботи – з’єднання балок траверси, приварювання штирів та гачків для кріплення ізоляторів;
• контроль точності розмірів та взаємного розташування конструктивних елементів, перевірка на перекоси, контроль якості зварних швів;
• гаряче цинкування для захисту металу від корозії – занурення металоконструкції у розплав цинку з утворенням міцного захисного шару;
• контроль товщини цинкового покриття, візуальна перевірка на наявність дефектів цинкування;
• встановлення готових траверс на металеву опору ЛЕП.

Антикорозійний захист

Траверси для опор ЛЕП працюють у складних умовах – постійно піддаються агресивним зовнішнім впливам, які можуть зруйнувати метал. Лінії електропередавання розраховані на експлуатацію протягом 50-60 років і більше без капітального ремонту – досягти таких показників можна тільки з надійним антикорозійним захистом. Для цього використовується технологія гарячого цинкування:

• комплект траверс піддається знежиренню і травленню для видалення жирів, старої іржі, окалини, оксидів, забруднень;
• проходить флюсування для підсилення зчеплення цинкового покриття з металевою поверхнею;
• занурюється у розплавлений цинк при температурі 450-460 градусів для формування захисного цинкового покриття;
• охолоджується та просушується в сушильній камері стисненим повітрям;
• піддається пасивації для покращення антикорозійних властивостей та закріплення ефекту цинкування.

Цинкове покриття має невелику товщину (50-120 мкм), але відрізняється високою міцністю, стійкістю до вологи та інших агресивних факторів. Оцинковані траверси ЛЕП не бояться постійного впливу вологи, опадів, перепадів температур, спеки та морозу, ожеледі, снігових навантажень, пару, абразивів. В місцях мікропошкоджень цинк самовідновлюється за рахунок утворення оксидної плівки. Цинкове покриття забезпечує бар’єрний та катодний захист від усіх видів корозії – хімічної та електрохімічної.

Ванна цинкування має великі розміри (до 15 метрів), тому за одне занурення можна оцинкувати цілу партію траверс. Це прискорює виконання замовлень та дозволяє будувати електромережі в стислі терміни, виконувати термінові роботи з відновлення та реконструкції пошкоджених енергетичних мереж. Вартість гарячого цинкування вигідна при виконанні масштабних замовлень з антикорозійної обробки траверс ЛЕП. Ретельний контроль якості покриття забезпечує довговічність металоконструкцій та мінімізує ризики руйнування зварних швів.

Замовити траверси для ЛЕП від виробника

Наш завод металоконструкцій ДП-Україна виготовляє та постачає оцинковані траверси для опор ЛЕП. У нас можна замовити траверси для всіх видів опор за типовими та індивідуальними проєктами під ключ в Києві, Одесі, Харкові, Дніпрі, Львові, Запоріжжі та по всій Україні:

• виготовляємо металоконструкції на власному виробництві;
• працюємо на сучасному автоматизованому обладнанні для розкрою, механічної обробки, зварювання металу;
• надаємо послуги проєктування та розрахунку по ТЗ замовника;
• виготовляємо траверси будь-якої складності для високовольтних та низьковольтних ЛЕП;
• приймаємо замовлення та виготовлення за індивідуальними проєктами;
• забезпечуємо надійний антикорозійний захист металу методом гарячого цинкування;
• забезпечуємо швидку доставку виготовлених металоконструкцій на об’єкт, виконуємо монтажні роботи;
• приймаємо замовлення будь-яких масштабів, пропонуємо співпрацю підприємствам, які займаються будівництвом та відновленням енергетичних систем.

Зв’яжіться з нами для отримання консультації та розрахунку вартості траверс для опор ЛЕП. По всіх питаннях звертайтеся у відділ продажів компанії – залиште заявку на сайті або зв’яжіться зручним способом: info@gmt.net.ua, (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11.

FAQ

Чим металеві траверси відрізняються від залізобетонних?

Металеві траверси мають меншу вагу, простіші у монтажі та ремонті, більш гнучкі у проєктуванні, дозволяють адаптувати конструкцію під конкретні технічні вимоги.

Які навантаження витримують траверси?

Стійкість траверс до навантажень визначається їх конструктивом, формою, типом профілю. Можна підібрати металеві траверси під будь-які умови – від легких низьковольтних ліній до складних високовольтних магістральних мереж з підвищеними навантаженнями.

Чи можна замовити траверси за індивідуальними кресленнями?

Так, ви можете надати узгоджені креслення або замовити послуги індивідуального проєктування в нашій компанії.

Чи можна поєднувати різні типи траверс на однієї лінії?

Так, на одній лінії можуть встановлюватися різні траверси – вибір залежить від типу, висоти та розташування опор, характеристик електричної мережі, вітрових навантажень. Можна зробити часткову заміну траверс для модернізації та реконструкції ЛЕП, поєднувати старі та нові опори в одній лінії, якщо це обґрунтовано проєктними рішеннями.
