Щогли освітлювальні

Опубліковано: 20 Листопада 2025

Освітлювальна щогла – це металева опора, на якій монтуються потужні прожектори для зовнішнього освітлення доріг, мостів, стадіонів, паркінгів, громадських просторів, виробничих та складських площ. Розміщення світлодіодних або галогенних модульних прожекторів на висоті в кілька десятків метрів дозволяє забезпечити рівномірне освітлення великих територій при меншій кількості опор. Система потужних прожекторів на одній щоглі здатна забезпечити освітлення території площею в кілька тисяч квадратних метрів. Для виготовлення щогл використовується оцинкована сталь з надійним антикорозійним захистом. Конструктив розробляється з урахуванням різних видів експлуатаційних навантажень – вітрових, снігових, температурних, вібраційних та інших. Спосіб розташування освітлювальних приладів визначається узгодженою схемою освітлення.

Основні види

Залежно від експлуатаційних навантажень та висоти опори обирається одна з трьох конструктивних схем – багатогранні, трубчасті, конічні щогли. Кожен варіант має свої переваги, особливості застосування і технології виготовлення.

Багатогранні

Багатогранні щогли освітлення – це сталеві опори з гнутої листової сталі, які мають багатогранний поперечний переріз та конічну форму. В нижній частині щогла має більший діаметр, в верхній – менший. Наявність 6-12 вертикальних граней забезпечує високу міцність конструкції, підвищує стійкість прожекторної щогли до вітрових навантажень, збільшує несучу здатність опори. Для виготовлення багатогранної світлової щогли використовується листова сталь, гнуття виконується на пресі, стійка збирається з двох секцій вертикальним зварним швом. Якщо висота перевищує 12 метрів, щогла збирається з кількох секцій фланцями або телескопічним способом.

Трубчасті

Трубчасті освітлювальні щогли виготовляються з круглих оцинкованих труб. Циліндричні стійки мають меншу несучу здатність та міцність на згин, витримують менші вітрові навантаження, тому використовуються в обмежених випадках для виготовлення невисоких щогл, які тримають легке освітлювальне обладнання. Трубчасті конструкції найдешевші у виготовленні, тому дають суттєву економію, коли немає необхідності встановлювати посилені багатогранні щогли. Для посилення опор можуть встановлюватися додаткові ребра жорсткості.

Конічні

Конічні прожекторні щогли виготовляються з листової сталі – мають форму конусу та круглий поперечний перетин. Секції опори монтуються телескопічним методом або з’єднуються фланцевими вузлами. На відміну від багатогранних, в конічних опорах немає вертикальних ребер жорсткості, але несуча здатність підвищується за рахунок перепаду діаметрів в верхній та нижній точках. Конічні щогли більш міцні, ніж трубчасті опори з циліндричних труб, але поступаються багатогранним. Їх використовують в проєктах, коли необхідно забезпечити стійкість до вітрових навантажень та збільшити висоту опори, але не здорожчувати кошторис виготовленням багатогранних стійок.

Виробництво щогл зовнішнього освітлення

• Матеріали виготовлення. Для виробництва прожекторних щогл використовується конструкційна сталь S235/S355 з захистом від корозії гарячим цинкуванням. Якщо потребують архітектурні або безпекові вимоги, додатково використовується порошкове фарбування. Легкі щогли можуть бути виготовлені з алюмінію.
• Висоти щогл. Для освітлення дворів, автостоянок, невеликих вулиць, парків, промислово-складських ділянок використовуються щогли до 10-12 метрів. Дорожні та магістральні опори мають висоту 16-22 метри та виготовляються з двох секцій. Мачти понад 30-50 метрів для монтажу потужних прожекторів встановлюються на стадіонах, великих промислових та складських об’єктах, в аеропортах.
• Конструктивні елементи. Невисокі щогли мають стандартний конструктив опор освітлення – на вертикальну стійку монтуються траверси та кронштейни для монтажу освітлювальних приладів. Прожекторні щогли висотою понад 20-30 метрів оснащуються стаціонарним майданчиком або мобільною короною квадратної, круглої або хрестоподібної форми для монтажу освітлювального обладнання. Стаціонарні платформи обслуговуються за допомогою металевих сходів або автовишки, мобільні – опускаються на нижній рівень для проведення сервісних робіт, що зменшує витрати на обслуговування та ремонт. Обслуговування кабельних трас здійснюється через ревізійні люки.
• Антикорозійний захист. Для захисту опор зовнішнього освітлення використовується технологія гарячого цинкування. Секції опори занурюються у велику ванну з розплавленим цинком при температурі 440-460 градусів. На поверхнях утворюється цинкове покриття, стійке до вологи, механічних ушкоджень, зносу, електрохімічних впливів. Прожекторні щогли з гарячеоцинкованої сталі мають термін експлуатації понад 40-50 років. Цинкове покриття не відшаровується, не втрачає ефективності з часом. Технологія занурення забезпечує рівномірний розподіл цинкового шару по всіх поверхнях, в тому числі в кутах, на зварних швах, у важкодоступних ділянках.
• Вимоги до фундаментів. Щогли встановлюються на залізобетонні фундаменти – кріпляться через фланцеві вузли анкерними шпильками до закладних елементів, залитих в бетон. Такий монтаж забезпечує високу міцність опори, усуває ризики падіння та деформації високих стійок, підвищує безпеку експлуатації. В нижній частині фундамент має горизонтальну платформу “грибок” для захисту від перекидання щогли під вагою обладнання та вітровими навантаженнями.

Монтаж щогл освітлення

Перший етап монтажних робіт – розмітка ділянки, визначення точного місця монтажу, дослідження грунту та виймання грунту під закладку фундаменту. Далі виконуються бетонні роботи, встановлюються закладні деталі для подальшого кріплення фланцевих вузлів. Після досягнення заданої проєктної міцності бетонної основи виконується підведення та герметизація кабелю, фундамент готується до встановлення конструктиву щогли.

Прожекторні щогли мають легкі сталеві опори з секційним конструктивом, тому монтаж виконується за модульним принципом – секції доставляються на об’єкт в готовому вигляді, з’єднуються між собою фланцевими вузлами або телескопічно. Таким способом вдається наростити висоту щогли автокраном без важкої підйомної техніки. Першим монтується нижній фланцевий вузол з затяжкою анкерних болтів. На оголовок фланцевого вузла встановлюється нижня секція. Верхні секції кріпляться через фланці або вставляються одна в одну телескопічним способом.

Виконується монтаж верхньої платформи або рухомої мобільної “корони” для монтажу прожекторів. Проводиться регулювання опускного механізму, встановлюються металеві сходи та огородження, якщо передбачено проєктом. Під час проведення монтажних робіт виконується контроль вертикальної осі та моменту затягування анкерних кріплень. Останні етапи – установка прожекторів, підведення кабелю, підключення електрики, тестування автоматики, контроль якості освітлення. Для захисту від короткого замикання та удару блискавки встановлюється заземлення та блискавкозахист. Після проведення пусконалагоджувальних робіт та оформлення відповідного акту щогла запускається в експлуатацію.

Роль у міській та промисловій інфраструктурі

Прожекторні щогли зовнішнього освітлення відіграють важливу роль у формуванні міської та промислової інфраструктури. Це не просто підтримка для освітлювальних приладів, а невід’ємний компонент архітектурного середовища та інженерних мереж, який забезпечує функціональність виробничих процесів, безпеку пересування, комфорт діяльності громадян. Основне призначення:

• освітлення доріг, мостів, автомобільних та залізничних розв’язок, промислових та складських територій для створення безпечних умов для пішоходів і транспорту, зменшення аварійних ситуацій та ризику травм, підвищення якості виробничих та логістичних процесів;
• освітлення громадських просторів для створення комфортних умов, важливих для здорової життєдіяльності людини;
• підвищення енергоефективності міських та промислових систем LED-освітлення за рахунок підйому потужних прожекторів на великі висоти, рівномірного розподілу світла на значних територіях, зменшення кількості опор освітлення та застосування розумних систем керування;
• архітектурна функція – покращення естетики міського середовища, спортивних споруд, магістралей та громадських просторів за рахунок застосування сучасних металевих щогл замість застарілих залізобетонних.

Світлова щогла для стадіонів і арен

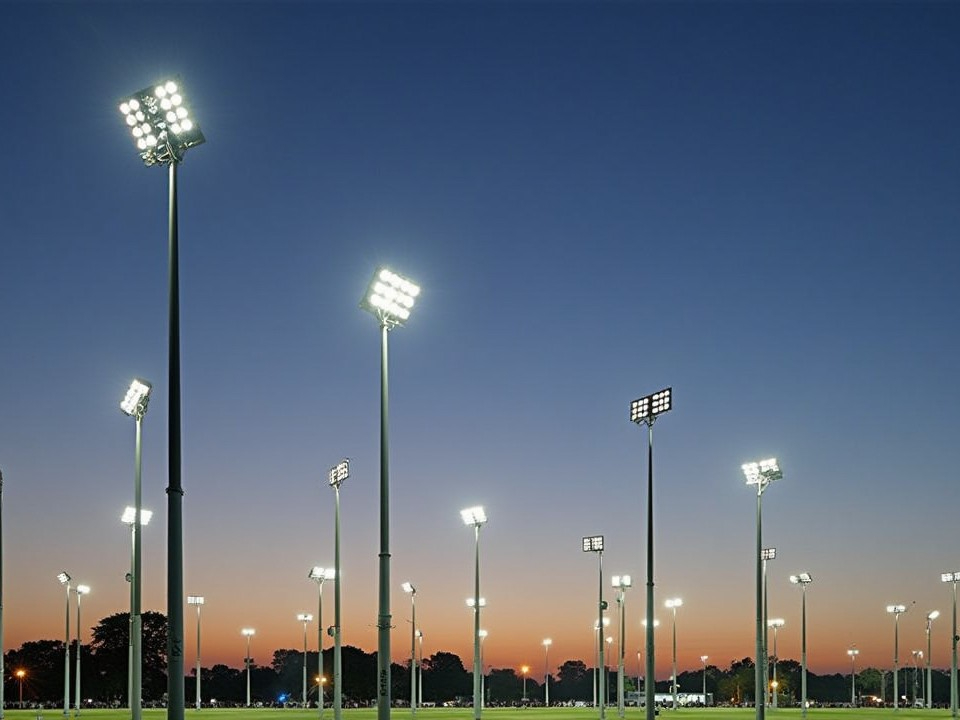

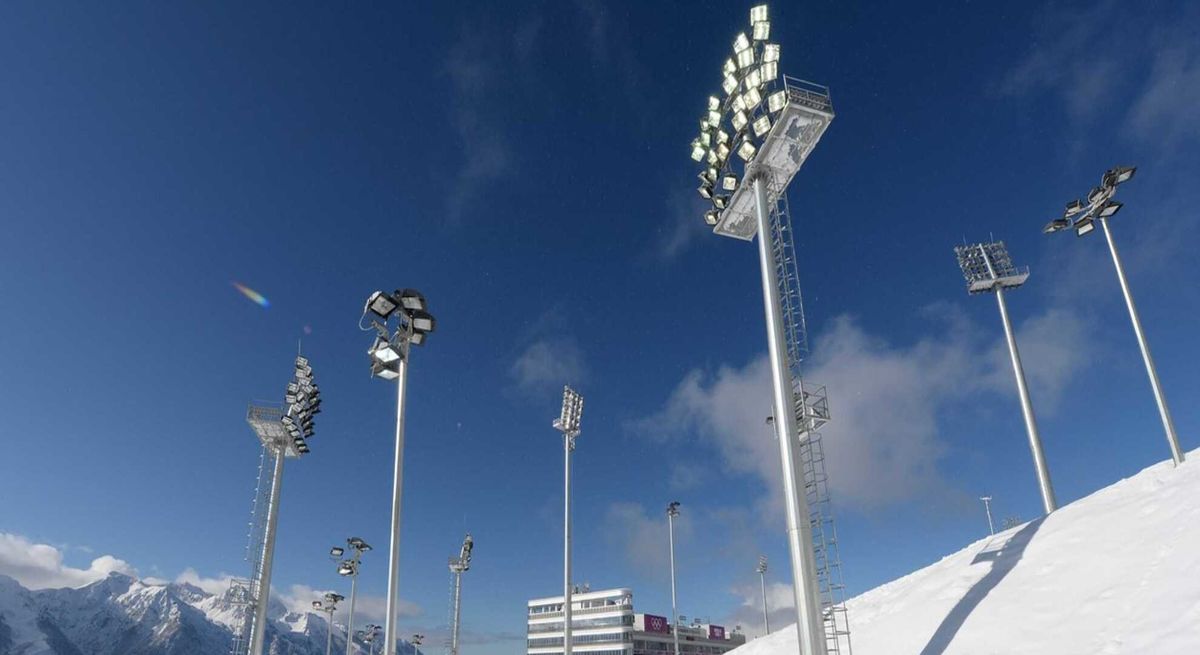

Високі щогли зі світлодіодними прожекторами встановлюються для освітлення великих територій – стадіонів, футбольних полів, спортивних майданчиків та арен. Розміщення прожекторів на великій висоті забезпечує рівномірне освітлення, яке відповідає стандартам проведення спортивних змагань, відеозйомки та телевізійних трансляцій матчів. Висота щогли для освітлення стадіону – 30…50 метрів і більше залежно від площі об’єкту. Інтенсивні вітрові навантаження та підйом освітлювальних приладів на значну висоту обумовлюють жорсткі вимоги до міцності та несучої здатності опори. Для таких проєктів використовуються багатогранні щогли – грановані конічні стійки з фланцевим кріпленням секцій та захистом від корозії гарячим цинкуванням.

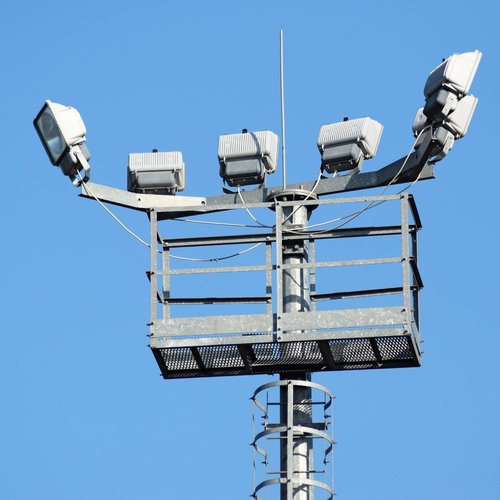

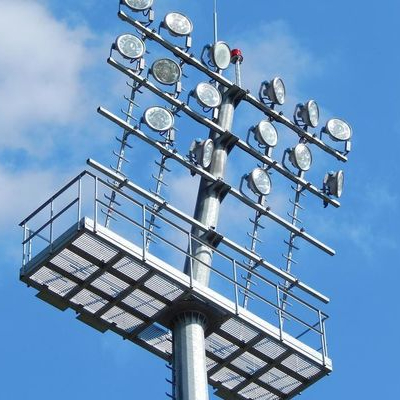

На верхівці встановлюється горизонтальні платформи з захисними бортами для монтажу прожекторів – мобільні або стаціонарні. Доступ забезпечується через металеві сходи або рухомим механізмом, який опускає платформу вниз. Тримачі розташовуються по колу або з однієї сторони з високоточним налаштуванням кутів, завдяки чому забезпечується ідеально точне спрямування світлового потоку. Легкий доступ для сервісних бригад дозволяє регулювати схеми освітлення, змінювати кількість прожекторів, встановлювати додаткове обладнання та системи автоматики. Антикорозійний захист гарячим цинкуванням та багатогранний конструктив робить освітлювальну щоглу для стадіонів і арен максимально безпечною, довговічною та стійкою до вітру, обмерзання, ваги важкого обладнання.

Прожекторні щогли освітлення для складів і паркінгів

Складські майданчики, логістичні хаби, автостоянки, відкриті паркінги, вантажні зони, промислові площі оснащуються прожекторними щоглами, які забезпечують рівномірне та стабільне освітлення території, необхідне для безперервного функціонування об’єкту та безпечного пересування транспорту протягом цілої доби. Щогли висотою 14-30 метрів збираються з 2-3 багатогранних секцій з фланцевим з’єднанням. Корона для монтажу прожекторів оснащується кронштейнами на кілька освітлювальних приладів з можливістю регулювання кутів повороту і нахилу. Для обслуговування передбачені майданчики з захисними огорожами та металеві сходи з перилами. Опора може бути оснащена опускним механізмом для переміщення платформи на нижній рівень. Щогли виконують важливі функції – забезпечують освітлення вантажних ділянок, створюють безпечні умови для пересування людей і транспорту, усувають ризики появи темних зон, підвищують ефективність охорони території.

Вартість виготовлення світлових щогл

Розрахунок вартості виготовлення прожекторних щогл проводиться індивідуально залежно від складності виготовлення та конструктивних параметрів:

• висота щогли освітлення;
• вид опори – конічна, трубчаста, багатогранна;
• кількість секцій і тип з’єднання – фланцевий або телескопічний;
• тип корони – стаціонарна або мобільна з опускним механізмом;
• конструкція платформи – кільцева, хрестоподібна, квадратна, багатопозиційна на індивідуальну кількість прожекторів;
• марка і товщина сталі;
• вимоги до антикорозійного покриття;
• умови експлуатації, вітрові та снігові навантаження;
• оснащення металевою драбиною з поручнями;
• вимоги до фундаменту, властивості грунту;
• складність логістики та монтажних робіт.

Розрахунок освітленості території

Норми освітленості відповідають вимогам державних будівельних норм ДБН В.2.5-28:2018. Для розрахунку освітленості території прожекторами враховується:

• площа ділянки;
• висота щогл;
• типи освітлювальних приладів;
• функціональне призначення об’єкту (паркінг, арена, стадіон, склад тощо);
• розташування прожекторів (кільцеве, хрестоподібне, одностороннє, комбіноване).

Розрахунок проводиться інженерами-проєктувальниками за спеціальною методикою. Результатом розрахунків є визначення кількості прожекторів та їх характеристик, рекомендованої висоти розміщення джерел світла, кількості та схеми розташування освітлювальних щогл, загальної потужності системи для освітлення всієї території.

Стандарти та вимоги

Проєктування, розрахунок, виготовлення і монтаж щогл освітлення здійснюється з дотриманням вимог будівельних норм і державних стандартів:

• ДБН В.2.5-28-2018 Природне і штучне освітлення;
• ДСТУ Б А.2.4-18:2008 СПДС. Електричне освітлення території промислових підприємств;
• ДСТУ EN 12464-2:2016 Світло та освітлення. Освітлення робочих місць. – Частина 2. Зовнішні робочі місця;
• ДСТУ EN 12193:2022 Світло та освітлення. Спортивне освітлення (EN 12193:2018, IDT);
• ДСТУ EN 13201-2:2016 Вуличне освітлення. Частина 2. Технічні вимоги;
• ДСТУ EN 40-2:2019 Опори освітлення. Частина 2. Загальні вимоги та розміри;
• ДБН В.2.6-163:2010 Конструкції будівель і споруд. Сталеві конструкції. Норми проектування, виготовлення і монтажу;
• ДБН В.2.6-198:2014 Сталеві конструкції. Норми проектування;
• Правила улаштування електроустановок ПУЕ;
• ДСТУ EN ISO 1461:2024 Покриття, нанесені методом гарячого цинкування на вироби із чавуну та сталі. Технічні вимоги та методи випробування;
• ДБН В.1.2-2:2006 Навантаження і впливи. Норми проектування.

Замовити освітлювальні щогли «під ключ»

Наш завод ДП-Україна виготовляє металоконструкції на власному виробництві. У нас можна замовити виготовлення сталевих прожекторних щогл освітлення для доріг, стадіонів, паркінгів, складів, підприємств. Ми працюємо під ключ – надаємо послуги проєктування, виготовлення металевих опор, захисту від корозії гарячим цинкуванням. Здійснюємо доставку по Україні, виконуємо монтажні роботи. Пропонуємо співпрацю підприємствам, організаціям, енергетичним компаніям та підрядникам. Для розрахунку ціни – скористайтеся контактами: info@gmt.net.ua, (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11.

FAQ

Скільки часу займає монтаж щогли?

Термін виготовлення від 7 робочих днів, монтаж виконується за 1 день.

Чи можна замовити індивідуальну висоту щогли?

Так, ми можемо виготовити освітлювальну щоглу за вашим індивідуальним технічним завданням.

Скільки прожекторів може витримати щогла?

Конструкція кожної щогли розраховується на задану кількість прожекторів з урахуванням їх ваги, кутів розміщення та способу монтажу.
