Порівняння багатогранних та гратчастих порталів ВРП

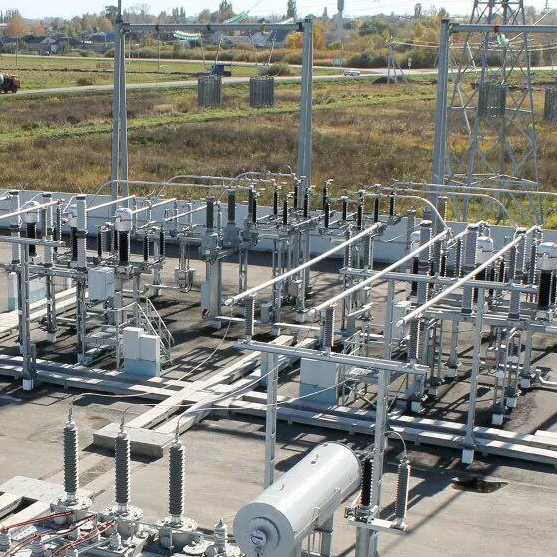

Портали ВРП – це металеві конструкції для монтажу обладнання та підтримки електричних дротів на території відкритих розподільних пристроїв. Портали мають П-образну форму – складаються з вертикальних металевих опор та горизонтальних траверс, які забезпечують підтримку дротів, тросів, ізоляторів, блискавкозахисту. Залежно від кількості стійок портали можуть мати один або кілька прольотів. ВРП розміщуються на відкритому просторі без додаткового захисту від зовнішніх впливів, тому металоконструкції повинні витримувати не тільки вагу обладнання та силу натягу дротів, а й вітрові, снігові, кригові, температурні навантаження. Враховуючи складні умови експлуатації та високі навантаження, портали ВРП виготовляються зі сталевих металоконструкцій – багатогранних або гратчастих. Обидва варіанти використовуються в будівництві та ремонті енергетичних об’єктів, але останні роки спостерігається тенденція переходу енергетики на багатогранні опори. В чому різниця двох конструктивних рішень – читайте в нашій статті.
Що таке багатогранні портали ВРП

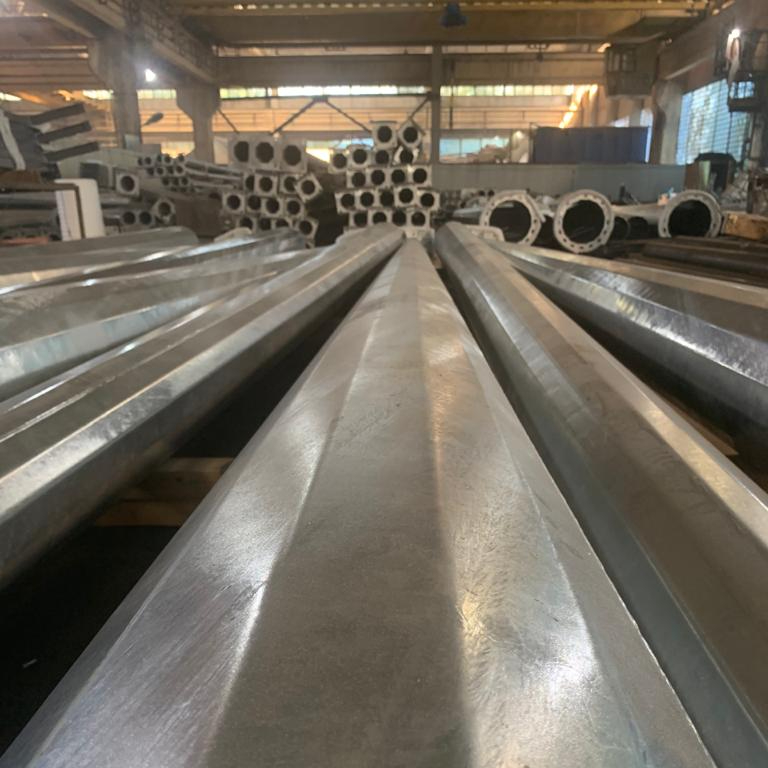

Багатогранні портали ВРП – це металоконструкції з конічних сталевих стійок з багатогранним поперечним перетином. Це сучасне конструктивне рішення, якому надається перевага у зведенні та ремонті енергооб’єктів в Україні та за кордоном. Опори виготовляються з гнутої листової сталі: на листозгинальному пресі утворюються 6-12 або більше граней. Конічна стійка має більший діаметр в нижній точці та менший – в верхній. Такий конструктив забезпечує високу міцність опори: при мінімальній матеріалоємності та невеликій вазі багатогранний конус має підвищену стійкість до вітрових навантажень, витримує силу натягу дротів, формує стабільну П-образну основу порталу.
Високі стійки збираються з кількох секцій, які з’єднуються через фланці або телескопічним способом. Фланцеве з’єднання підходить для високонавантажених конструкцій, телескопічне – для більш легких. Це спрощує монтаж, прискорює будівництво відкритих розподільчих пристроїв, зменшує терміни реалізації проєктів. Невелика вага та компактні розміри дозволяють монтувати ВРП на більш легкі фундаменти, що дає економію кошторису. Внутрішній простір пустотілого гранованого конусу може використовуватися для підведення струмопровідних шин і дротів та сервісного обслуговування через ревізійний люк. Технологічна конструкція, простий монтаж та швидке виготовлення роблять багатогранні опори найкращим вибором для відновлювальних робіт в Українській енергетиці.
Що таке гратчасті портали ВРП

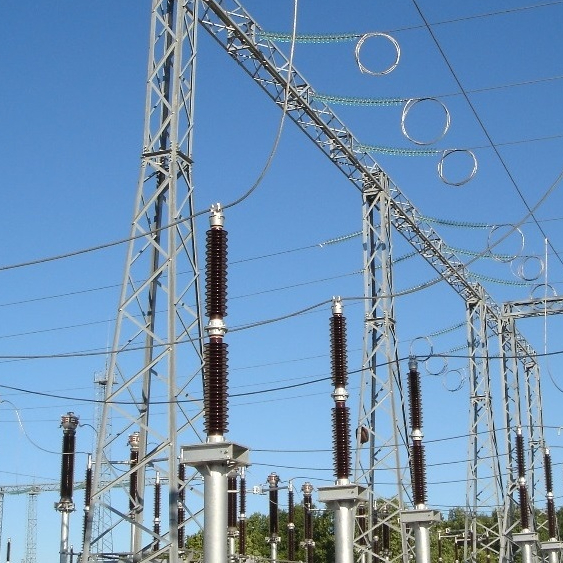

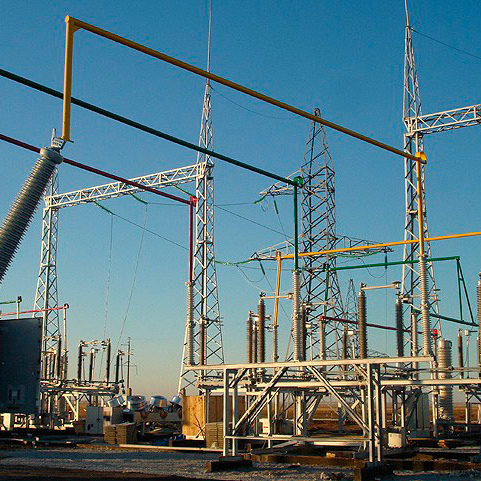

Гратчасті портали ВРП – це класичні каркасні металоконструкції зі сталевих кутників, труб або швелерів, які формують решітчасту об’ємну структуру. Секції побудовані за принципом ферм – стрижні утворюють трикутники, які є найбільш міцною та стабільною геометричною фігурою. Для будівництва масштабних порталів відкритих розподільних пристроїв зварні гратчасті секції виготовляються на заводі та доставляються для подальшої модульної збірки. Фінальний монтаж виконується комбінованим методом – зварюванням та болтовими з’єднаннями. Велика увага приділяється етапу проєктування, адже складна структура з поясів та стрижнів має бути точно розрахована на стійкість до всіх видів експлуатаційних навантажень.
Гратчастий конструктив не створює ефекту парусності, витримує вітрові навантаження, дозволяє нарощувати висоту опор та виготовляти горизонтальні траверси порталів. Але це більш масивний варіант порівняно з багатогранними опорами – гратчасті вежі займають більшу площу, потребують складніших монтажних робіт з посиленим контролем точності геометрії. Портали можуть бути модернізовані – за рахунок модульної структури є можливість ремонту окремих секцій без демонтажу всієї конструкції. Гратчасті портали мають багато переваг порівняно з залізобетонними, але поступаються за технологічністю багатогранним конструкціям.
Багатогранні та гратчасті портали ВРП – порівняння конструкцій
Розглянемо порівняльну характеристику багатогранних та гратчастих порталів ВРП за кількома важливими показниками: вага, вартість, стійкість до навантажень, економічна вигода, складність виготовлення, монтажу і транспортування. Ці показники напряму впливають на надійність енергосистеми та вартість будівництва, ремонту, обслуговування енергетичних об’єктів.
Вага та габарити
Багатогранні портали виготовляються з гнутої листової сталі – всередині стійки мають порожній простір, товщина стінки мінімальна, а міцність забезпечується за рахунок наявності кількох граней. Завдяки такій структурі вага багатогранних опор менша порівняно з більш масивними гратчастими конструкціями. Для виготовлення гратчастих порталів використовується більше сталевого профілю, кожна стійка має об’ємну структуру – це збільшує загальні габарити порталів.
Стійкість до навантажень
Обидва варіанти порталів ВРП витримують експлуатаційні навантаження за умови грамотного проєктування та проведення професійних інженерних розрахунків. Але в багатогранному конструктиві вдається досягти більш високих показників міцності з меншими витратами матеріалу. Компактна багатогранна стійка невеликого діаметру та масивна гратчаста конструкція з складною системою стрижнів кардинально відрізняються візуально, але можуть мати однакові показники несучої здатності. За таких умов більш вигідно обирати легку багатогранну конструкцію.
Вимоги до фундаменту
Легкі багатогранні опори порталів ВРП встановлюються на бетонний фундамент з кріпленням через закладні деталі. При інших рівних умовах гратчасті опори потребують більш масивного та міцного фундаменту, адже основа опор займає більше місця, а вся металоконструкція більш важка та масивна. Будівництво фундаментів для порталів ВРП потребує менше часу і трудовитрат за рахунок використання багатогранних конічних опор.
Проєктування
Гратчасті портали ВРП мають складну об’ємну геометрію, тому потребують точних розрахунків навантажень – для цього використовуються системи автоматизованого проєктування, інструменти 3D візуалізації, спеціальні програми для розрахунку системи ферм. Багатогранні опори – більш прості конструкції, які мають уніфіковані характеристики та розміри, тому проєктування багатогранних порталів ВРП вимагає менших ресурсів та часу.
Виготовлення
Сталеві стійки багатогранних порталів виготовляються на автоматизованому обладнанні – виконується розкрій листової сталі, гнуття на пресі, зварювання по вертикальному шву. Технологічний процес виготовлення гратчастих опор – більш складний і трудовитратний, адже необхідно забезпечити точне взаємне розташування стрижнів та правильну геометрію металоконструкції, виконати великий обсяг зварювальних операцій, проконтролювати конструктивні параметри, адже відхилення від заданої геометрії гратчастих конструкцій порушує стабільність всієї системи.
Транспортування
Довжина секцій багатогранних порталів ВРП узгоджується з габаритами транспортного засобу. Стійки компактно складаються та доставляються стандартним транспортом без специфічних вимог. Нарощування висоти стійок відбувається на об’єкті. Об’ємні гратчасті конструкції зі складною структурою займають більше місця, потребують спеціальної організації складування з використанням додаткового приладдя. Тому доставити на об’єкт багатогранні стійки для порталів ВРП набагато простіше і дешевше, ніж гратчасті.
Монтаж
Встановлення багатогранних стійок – це відносно простий процес. Секції з’єднуються між собою телескопічно або фланцями – ці операції займають мінімум часу. Монтаж гратчастих опор пов’язаний з більшим обсягом зварювальних робіт та контрольних операцій – необхідно забезпечити точне взаємне розташування стрижнів, дотриматися проектних вимог щодо геометричних параметрів конструкції, перевірити якість монтажу кожного вузла. Ось чому будівництво порталів ВРП на багатогранних стійках займає менше часу та потребує менших трудовитрат.
Довговічність
Багатогранні портали мають просту форму: в конструктиві немає тонких деталей, які можуть зламатися. Менше зварних швів – менше ризиків тріщин та поломок. Гаряче цинкування внутрішньої та зовнішньої поверхні багатогранного конусу забезпечує тривалий захист від корозії на кілька десятків років. Гратчасті опори мають вразливі ділянки – зварні з’єднання стрижнів, тонкий металевий профіль, похибки в геометрії, температурні деформації, які можуть з’явитися в процесі експлуатації. Тому багатогранні портали ВРП є більш довговічними та надійними з мінімальними вимогами до сервісного обслуговування.
Умови експлуатації
Гратчасті та багатогранні портали ВРП розраховані на широкий діапазон напруги – від невеликих підстанцій на 35кВ до міжрегіональних магістральних мереж 500 кВ. Обидва конструктиви успішно функціонують на розподільних вузлах в Україні та Європі – в різних кліматичних умовах, з різними вітровими та сніговими навантаженнями. Обидва типи опор витримують агресивні впливи за умови якісного антикорозійного захисту гарячим цинкуванням. Але значущі переваги багатогранних опор роблять їх більш затребуваними у будівництві нових об’єктів та відновленні пошкоджених. В перспективі сучасна енергетика поступово перейде на більш технологічні та економічно ефективні багатогранні портали ВРП.
Економічні показники
Вартість виготовлення порталів ВРП розраховується індивідуально – ціна залежить від типу опори, обраної конструктивної схеми, технічних характеристик енергетичного об’єкту. Якщо порівнювати загальний кошторис, який включає всі етапи під ключ від проекту до монтажу, то використання багатогранних опор є більш вигідним та економічно доцільним. Економія досягається за рахунок простого монтажу, менших витрат на розробку проєкту і транспортування, меншої матеріалоємності багатогранних секцій. Всі ці переваги роблять багатогранні стійки вибором №1 в будівництві нових порталів ВРП та відновленні існуючих енергетичних вузлів.
Наша компанія ДП-Україна займається виробництвом металоконструкцій для енергетичної галузі. Ми виготовляємо опори відкритих розподільних пристроїв всіх типів, але перевагу надаємо багатогранному конструктиву як більш перспективному, сучасному та прогресивному напрямку. Таку думку цілком розділяють наші замовники – енергетичні підприємства, які прагнуть втілення перевірених інновацій та хочуть замовити надійні портали ВРП з гарантованою довговічністю та мінімальними витратами на обслуговування. Хочете отримати більше інформації? Для консультації – залиште заявку на сайті або за телефонами: info@gmt.net.ua, +38 (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11.
FAQ
На яких опорах будують сучасні портали ВРП в Україні?
Переважна більшість нових проєктів реалізується з використанням багатогранних конструкцій, адже це більш легкі, прості у монтажі, технологічні та надійні системи.
Чи можна встановлювати багатогранні портали замість зношених гратчастих конструкцій?
Так, при правильних розрахунках багатогранні конструкції можуть використовуватися для заміни пошкоджених чи зношених гратчастих порталів в проектах ремонту чи модернізації відкритих розподільчих пристроїв.
Як використання багатогранних порталів впливає на планування та площу ВРП?
Багатогранні стійки мають менші габарити та займають менше місця, тому відкриті розподільні пристрої отримують компактне оптимізоване планування для економії площі земельної ділянки.
Як конструктив порталу ВРП впливає на зовнішній вигляд підстанції?
Багатогранні портали мають більш естетичний сучасний вигляд, акуратну геометрію та компактні габарити – це оптимальне рішення для будівництва інноваційних енергетичних об’єктів нового покоління.
