Порівняння багатогранних та гратчастих опор ЛЕП

Опубліковано: 02 Липня 2024

Основна функція опор ЛЕП – підтримка дротів та обладнання повітряних ліній електропередачі. Опори мають бути дуже витривалими та надійними, адже експлуатуються у складних умовах – витримують силу натяжіння дротів, вітрові навантаження, вагу арматури, ізоляторів, захисних елементів та інших пристроїв лінії електропередачі. При цьому опори не можуть бути надто важкими та масивними, адже це ускладнить їх транспортування, монтаж і ремонт. Тому при проектуванні дотримуються принципу одночасного підвищення міцності та зниження ваги опор – цим вимогам повністю відповідають металеві опори ЛЕП гратчастої та багатогранної конструкції. В чому особливості кожного типу та чим вони відрізняються – розглянемо в нашій статті.

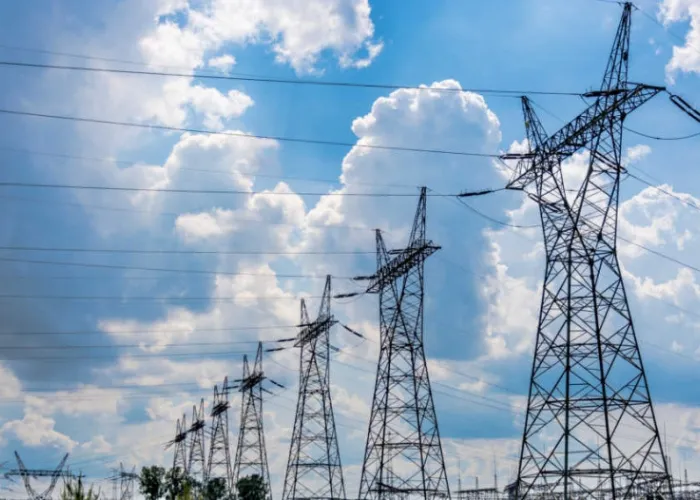

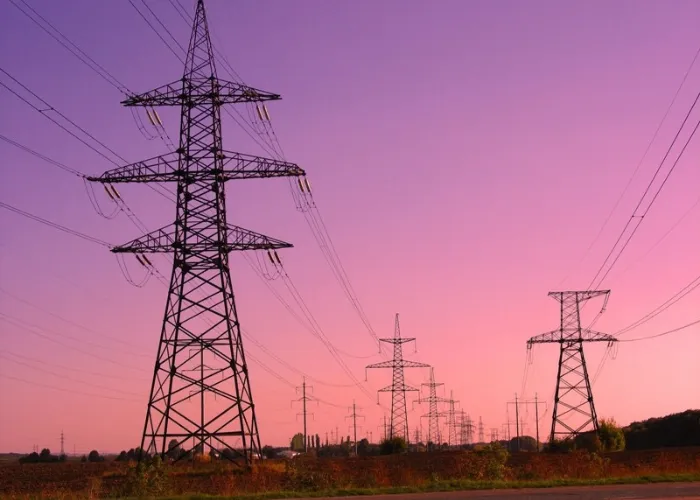

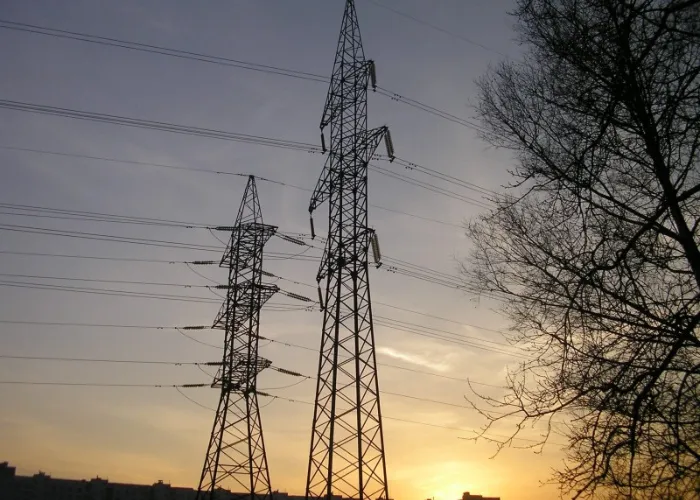

Гратчасті опори ЛЕП

Гратчасті (решітчасті) опори ЛЕП – це каркасні металоконструкції, зібрані зі сталевого кутового прокату. Опора складається з окремих зварних секцій, виготовлених на заводі металоконструкцій. Секції з’єднуються за допомогою роз’ємних болтових з’єднань та заклепок, модульний принцип спрощує монтаж опор. Основну частину вежі складає металева шахта, зварена з вертикальних, горизонтальних та діагональних сталевих кутників. Електричні дроти, арматура та ізолятори кріпляться через кронштейни на бокових траверсах. Конструкція розраховується таким чином, щоб мінімізувати вагу та матеріалоємність опори і при цьому забезпечити її стабільне положення, оптимальні аеродинамічні властивості, стійкість до вітру та експлуатаційних навантажень. Антикорозійна стійкість опор забезпечується методом гарячого цинкування.

Переваги гратчастих опор ЛЕП

• Невелика вага. Гратчаста металева опора має відносно невелику вагу, в конструктиві відсутні масивні елементи. Міцність досягається за рахунок поєднання легких вузлів спеціальної просторової форми.
• Модульний монтаж. Вежі гратчастих опор складаються з готових металевих секцій, зварених на виробництві – це спрощує та пришвидшує монтаж.
• Нескладне транспортування. Гратчасті опори ЛЕП легше транспортувати, ніж залізобетонні, адже вони мають набагато меншу вагу та розбірну модульну конструкцію.
• Ремонтопригодність. Якщо виникла поломка на окремій решітчастої секції, її можна демонтувати на швидко поставити заміну.
• Будь-яка висота. Модульний конструктив дозволяє збирати гратчасті вежі збільшеної висоти відповідно до вимог стандарту та встановлювати їх на складному рельєфі з природними перешкодами.
• Можливість модернізації. Гратчаста конструкція, зібрана зі сталевих кутників, може бути модифікована під різні вимоги – для цього в конструктив додаються нові вузли та секції.

Багатогранні опори ЛЕП

Багатогранні опори ЛЕП – це більш сучасна альтернатива класичним гратчастим вежам. Це відносно нове конструктивне рішення, яке швидко зайшло на світовий енергетичний ринок та яскраво продемонструвало свої переваги. Несучою основою служить пустотілий конічний стовп з багатогранним поперечним перерізом. Опора виготовляється з листової сталі: металевий лист згинається вздовж кількох граней та утворює усічену піраміду, яка замикається поздовжним зварним швом. Високі стовпи збираються з кількох секцій.

Багатогранні металеві опори мають кілька важливих переваг, тому їх найчастіше встановлюють при будівництві нових високовольтних ліній, а також при модернізації та реконструкції існуючих енергетичних об’єктів.

Поєднання мінімальної ваги та високої міцності

Багатогранна опора – це легка пустотіла конструкція, маса якої формується лише листовим металом. При цьому за рахунок наявності кількох поздовжніх ребер опора стає дуже міцною та стійкою до експлуатаційних навантажень, добре витримує вагу дротів та арматури. Невелика вага та пустотілий конструктив збільшує пружність стовпа – він не може зламатися, зігнутися, деформуватися під силою вітру.

Просте транспортування і легкий монтаж

Багатогранна опора складається з кількох секцій та доставляється на будівельний майданчик в розібраному вигляді. Секції компактно розміщуються, не займають багато місця, тому навіть високі опори можна без проблем перевозити стандартним вантажним транспортом. Немає складнощів і на етапі монтажу – секції встановлюються одна на одну та міцно з’єднуються між собою фланцевим або телескопічним способом. Немає обмежень по висоті стовпа: секційний конструктив дозволяє збирати багатогранні опори ЛЕП висотою в кілька десятків метрів.

Довговічність

Багатогранні опори ЛЕП користуються підвищеним попитом, адже демонструють надійність та витривалість навіть у складних умовах експлуатації під агресивними погодними впливами та підвищеними механічними навантаженнями. При правильному проектуванні закладається великий запас міцності металоконструкції з урахуванням реальних кліматичних факторів. Багатогранна конструкція – це суцільний стовп без дрібних вузлів і тонких деталей – його важче пошкодити, ніж гратчасту вежу. Якщо забезпечити якісну антикорозійну обробку гарячим цинкуванням, термін служби багатогранної опори ЛЕП може значно перевищити 50 років.

Економічна вигода

Економічність багатогранних опор ЛЕП забезпечується кількома факторами:

• Оптимізована матеріалоємність. Завдяки пустотілому конструктиву витрати на матеріал мінімальні. Опори виготовляються з чорної сталі, а захист від корозії забезпечується гарячим цинкуванням – ефективним методом антикорозійної обробки, який у промислових масштабах вважається найбільш економічно вигідним.
• Економія на монтажі. Збирання та монтаж здійснюється в стислі терміни, економія стає помітною при формуванні монтажних бригад. Крім того, багатогранні опори займають менше місця на земельній ділянці, ніж гратчасті.
• Низькі експлуатаційні витрати. Багатогранні опори не потребують спеціального обслуговування та ремонту, адже в конструктиві немає слабких місць – деталей, які можуть відірватися чи зламатися. Та навіть якщо опора буде потребувати ремонту – її можна розібрати, демонтувати і замінити пошкоджені секції, зменшивши простій лінії електропередачі. Все це знижує експлуатаційні витрати, завдяки чому багатогранні опори ЛЕП стають більш вигідною інвестицією у довготривалій перспективі.

Зовнішній вигляд

Багатогранні опори ЛЕП – це більш компактні конструкції порівняно з масивними гратчастими вежами. Вони не перевантажують простір, акуратно виглядають та гармонійно вписуються в міську архітектуру. На оцинковані опори можна нанести кольорове полімерне покриття, щоб забезпечити додатковий антикорозійний захист та покращити естетичні характеристики конструкції.

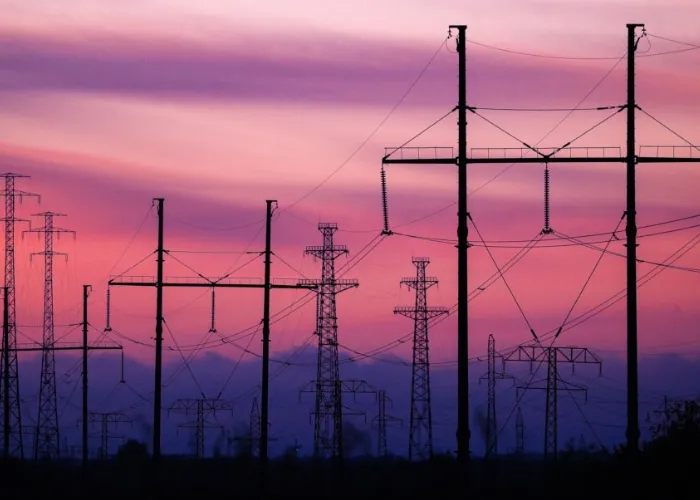

Порівняння гратчастих та багатогранних опор

Гратчасті енергетичні опори – це класичний різновид металевих опор ліній електропередач, достатньо надійне та перевірене часом конструктивне рішення. Перевагою гратчастих опор є більш доступна ціна, особливо при реалізації масштабних проектів. Також є плюсом, що збірний гратчастий металокаркас можна модифікувати, нарощувати секції, додавати елементи, що робить гратчасту конструкцію більш універсальною та гнучкою, дозволяє адаптувати параметри опори під нові умови.

Але з появою багатогранних опор більш помітними стають недоліки гратчастих веж. Їх важче збирати, адже конструктив містить велику кількість болтових з’єднань. Гратчасті опори мають широку основу, тому займають більше місця на землі. Багатогранні вежі можуть бути єдиним можливим варіантом при будівництві на невеликій земельній ділянці. Транспортування об’ємних металевих секцій гратчастої опори більш трудовитратне і може потребувати спеціального транспорту. Гратчасті конструкції виглядають більш масивно, тому поступаються тонким багатогранним аналогам при виборі опор для урбанізованої місцевості.

Багатогранна чи гратчаста? Як обрати тип опори ЛЕП

Варто розуміти, що обидва види металевих опор ЛЕП є надійними та перевіреними конструкціями, які широко використовуються у сучасній українській та світовій енергетиці. Металеві опори більш довговічні і технологічні порівняно з застарілими залізобетонними та дерев’яними аналогами. Всі недоліки металевих опор гратчастого і багатогранного типу є відносними. Кожен конструктив має свою специфіку застосування, а рішення про вибір типу опори ЛЕП має приймати інженер. Що важливо врахувати при виборі:

• технічні характеристики лінії електропередачі;
• місце розташування опори в лінії (проміжна, анкерна, кінцева, кутова, спеціальна);
• функціональне призначення опори;
• проектні вимоги;
• особливості рельєфу місцевості;
• кліматичні умови, вітрові навантаження;
• площа під будівництво;
• вимоги до зовнішньої естетики опор;
• бюджет проекту;
• логістичні питання.
