Опори для електротранспорту: види, виготовлення та застосування

Опубліковано: 15 Листопада 2025

Тролейбуси і трамваї отримують живлення від контактної мережі, яка подає електроенергію від тягових підстанцій. Контактні дроти прокладаються на висоті та закріплюються на опорах електротранспорту. Живлення потягів метрополітену зазвичай забезпечується від третьої рейки, але в деяких випадках також від повітряної контактної мережі. Під час руху підтримується безперервний контакт струмоприймачів з проводами під напругою, за рахунок чого електроенергія передається на тяговий двигун та перетворюється у механічний рух.

Опори для електротранспорту як основа контактної мережі

Стабільність роботи та безпека електротранспорту безпосередньо залежить від надійності контактної мережі, яка складається з системи контактних проводів, опор та кріпильних елементів. Сучасні контактні мережі будуються на металевих або бетонних опорах – вони відповідають вимогам міцності, довговічності, стійкості до корозії, вітрових та механічних навантажень. Функції опор електротранспорту:

• підтримка проводів в заданому положенні на потрібній висоті без провисання;
• надійне кріплення проводів та арматури, захист від обриву контактної мережі;
• стійкість контактної мережі до погодних умов – навантажень від вітру, снігу, ожеледі;
• рівномірний перерозподіл навантажень від натягу контактного дроту;
• ізоляція струмопровідних елементів за рахунок встановлення ізоляторів;
• захист від короткого замикання завдяки ефективній системі заземлення;
• забезпечення постійного контакту струмоприймача з проводами для безперервного живлення електротранспорту;
• додаткові можливості – кріплення ліхтарів, табличок, відеокамер.

Види опор для електротранспорту

Опори трамваїв, тролейбусів, потягів метро та інших видів електротранспорту відрізняються за конструктивом, способом кріплення проводів, навантаженнями, розміщенням траверс і кронштейнів. Розглянемо основні відмінності:

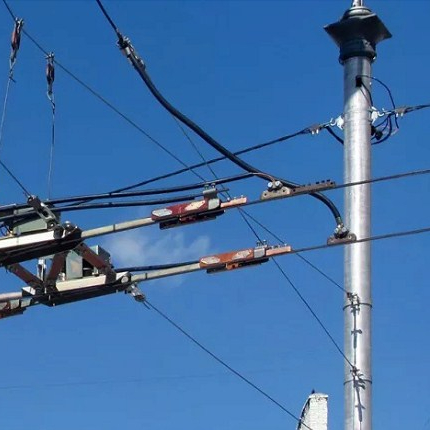

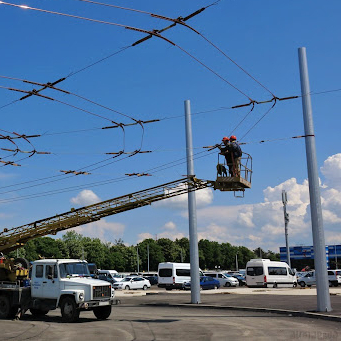

Опори для тролейбусних ліній

Контактні мережі тролейбусних ліній складаються з двох паралельних дротів, тому опори оснащуються траверсами або кронштейнами для рознесення проводів на задану відстань без ризиків їх перекручування та надмірного провисання. Опори розташовуються на узбіччі з обох сторін проїжджої частини дороги. Порівняно з трамваями, тролейбусні контактні мережі мають менший натяг дротів та створюють менші навантаження на опори.

Опори для трамвайних контактних мереж

Електричне живлення трамваїв забезпечується за іншою схемою – повітряна контактна мережа підтримує лише один провід, а електричне коло замикається рейками трамвайної колії. Контактний дріт кріпиться на консоль або підвіску з несучим тросом. Опори трамвайних ліній встановлюються вздовж колії або між двома зустрічними коліями. Іноді вертикальні опори поєднуються горизонтальною траверсою та утворюють портал. Сила натягу дрота більша, тому трамвайні контактні мережі будують на більш масивних опорах порівняно з тролейбусними.

Опори для метрополітену

Потяги метро у більшості сучасних ліній живляться від третьої рейки, а повітряні контактні мережі використовуються лише в окремих випадках – наприклад, на відкритих наземних ділянках. Опори входять до складу класичних ліній метрополітену, але виконують переважно додаткові технічні функції – використовуються для кріплення підсвітки, сигнальних приладів, кабельних трас, допоміжних комунікацій. Функціонал опор потягів метро відрізняється від трамвайно-тролейбусних ліній, але це не менш важливий компонент, який забезпечує надійність роботи міської транспортної інфраструктури.

Опори для електробусів

Електробуси – це комбінований пасажирський транспорт, який отримує живлення від контактної мережі та від акумулятора. Батарея заряджається динамічно під час руху – коли акумулятор заряджено, електробус від’єднується штангами від контактної мережі та переміщуватися автономно. Гібридні акумуляторні електробуси працюють від звичайної тролейбусної контактної лінії, а на акумуляторне живлення переходить лише за необхідності. Опори для електробусів мають аналогічний конструктив, як для класичних тролейбусних ліній.

Комбіновані опори

Комбіновані опори освітлення та транспорту поєднують в собі дві функції – підтримки проводів контактної мережі та кріплення дорожніх світильників. Використання однієї опори для двох задач дозволяє економити простір серед щільної забудови, уникнути перевантаження міської архітектури, зменшити витрати на монтаж та обслуговування. Комбіновані опори виготовляються з посилених металевих стійок, які витримують силу натягу дротів та вагу освітлювальних приладів. Для монтажу контактного дроту та освітлювальних приладів опора оснащується системою траверс і кронштейнів.

Види опор за функціональним призначенням

Залежно від способу розташування та експлуатаційних навантажень опори для транспорту поділяються на анкерні, проміжні, кутові та відгалужувальні. Вибір типу опори визначається за результатами розрахунків – враховується сила натягу дротів, вага обладнання, властивості грунту, вітрові та снігові навантаження. До складу контактної мережі входить кілька типів опор, розташованих на прямих, кінцевих та кутових ділянках.

Анкерні опори

Анкерні опори – опори з посиленими стійками та анкерним кріпленням до фундаменту. Встановлюються при підвищених вітрових та снігових навантаженнях, на складних ділянках, де лінія змінює напрямок або встановлюється на слабкому грунті. Анкерне кріплення забезпечує стійкість опори електротранспорту до експлуатаційних навантажень, безпеку експлуатації контактних мереж, можливість встановлювати додаткове обладнання – ліхтарі, сигнальне освітлення, відеокамери тощо. Вибір посилених анкерних опор має бути обґрунтований інженерними рішеннями, які враховують планування та особливості монтажу мережі.

Проміжні опори

Проміжні опори для транспорту складають більшу частину опорних конструкцій контактної мережі – вони встановлюються на прямих ділянках вздовж трамвайних колій та тролейбусних ліній без перепадів висот та різкої зміни напрямків руху. Проміжні опори сприймають симетричне двостороннє навантаження від натягу дротів – такі умови експлуатації вважаються стандартними, не передбачають перевантажень та не потребують посилення конструктиву стійок. Для виготовлення проміжних контактних опор використовується метал або залізобетон, в сучасній міській архітектурі перевага надається металевим стійкам.

Кутові опори

На поворотних ділянках трамвайно-тролейбусної лінії встановлюються кутові опори – вони сприймають асиметричне навантаження від натягу дротів, тому потребують більш масивної конструкції, яка витримає такі умови експлуатації. Кронштейни і траверси для кріплення дротів розташовуються під заданим кутом відповідно до схеми прокладання маршрутів. При підвищених навантаженнях конструктив кутової опори поєднується з анкерною для максимального посилення.

Відгалужувальні опори

Відгалужувальні опори розміщуються на ділянках розділення однієї лінії на дві, в місцях приєднання бічних ліній, підключення допоміжних гілок. Сприймають підвищене навантаження від натягу дротів за кількох напрямків, тому мають посилений конструктив та анкерне кріплення до залізобетонного фундаменту. Особливістю відгалужувальних опор є специфічне розташування кронштейнів, підвісок і траверс, які забезпечують рівномірний розподіл навантажень між кількома лініями.

Види опор за конструкцією

Опори контактних мереж електротранспорту поділяються на кілька категорій залежно від конструктивних особливостей – вертикальні прямі стійки, консольні Г-подібні конструкції, Т-подібні опори з симетричними траверсами, решітчасті та фахверкові колони.

• Прямі. При середніх та невисоких навантаженнях встановлюються трубчасті циліндричні опори, виготовлені зі сталевої труби. Посилені стійки мають конічну форму та багатогранний поперечний переріз – виготовляються гнуттям листової сталі з утворенням пустотілої конічної стійки. Багатогранні опори контактної мережі (ОБКМ) – це прогресивне рішення, яке використовується в сучасних проєктах будівництва міських енергомереж, адже витримують підвищені навантаження та забезпечують надійну експлуатацію контактних ліній.
• Г-подібні (консольні). Опори оснащуються горизонтальною консолью, яка виступає на проїжджу частину та використовується для кріплення контактних дротів. Консоль може бути як окремою металоконструкцією, так і продовженням вертикальної гнутої стійки. Консольні опори дозволяють економити простір, обходити перешкоди та більш гнучко підходити до планування контактної трамвайно-тролейбусної лінії.

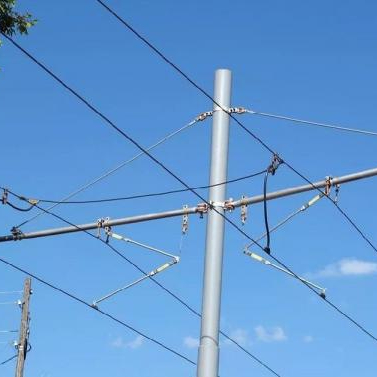

• Т-подібні. Опори з двосторонніми консолями розташовуються між двома коліями та підтримують дроти двох ліній, розташованих паралельно або під кутом. Т-подібні стійки мають посилений конструктив, адже працюють “за двох” та сприймають підвищені експлуатаційні навантаження.

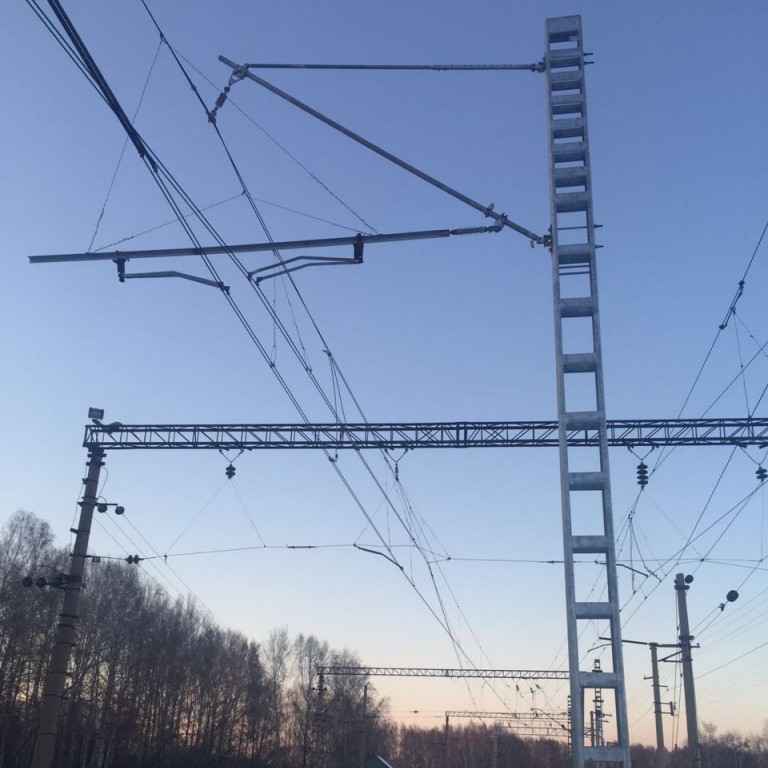

• Фахверкові та решітчасті. Мають каркасну або гратчасту структуру, виготовляються зварюванням з металевого кутника або труби. Посилений конструктив дозволяє використовувати такі опори на великих прольотах, на розв’язках доріг та мостів, в районах з підвищеними вітровими навантаженнями. Виготовляється у вигляді прямих опор, консольних стійок або П-подібних порталів.

Матеріали та технологія виготовлення

Для виготовлення опор контактних мереж електротранспорту використовується оцинкована сталь, залізобетон або комбінація цих матеріалів. Металеві опори – більш легкі, компактні та прості у монтажі, тому вони поступово витісняють залізобетонні конструкції з ринку. В сучасних енергетичних проєктах перевага надається оцинкованим сталевим опорам як більш надійним та технологічним конструкціям.

Металеві

Металеві опори для тролейбусів і трамваїв виготовляються з оцинкованої сталі – багатогранні, циліндричні, решітчасті та фахверкові. Для захисту металу від корозії використовується технологія гарячого цинкування – занурення у розплав цинку з утворенням тонкого покриття, стійкого до іржі та механічних ушкоджень. Металеві опори для електротранспорту мають меншу вагу, простіші у монтажі і транспортуванні. Технологічний процес виробництва опор автоматизовано – всі операції виконуються на сучасному обладнанні з ЧПУ та автоматичних лініях. Сталеві стійки контактних ліній витримують високі згинальні навантаження, підходять для виготовлення посилених анкерних і кутових опор.

Залізобетонні

Залізобетонні опори електротранспорту – це класичний конструктив, з якого будували контактні мережі минулого покоління. Стійки виготовляються з бетону зі сталевим армуванням – це міцний та надійний матеріал, який забезпечує довгий термін експлуатації опор, але має кілька недоліків. Залізобетонні конструкції більш важкі, складні у транспортуванні, потребують застосування важкої техніки для монтажу, надають менше гнучкості в розробці конструкції опори, мають менш естетичний зовнішній вигляд. Якщо потрібно швидко відремонтувати та відновити зруйновану контактну мережу, то старі залізобетонні опори замінюються на більш сучасні металеві.

Комбіновані

В одному конструктиві можуть бути поєднані два матеріали – оцинкована сталь та залізобетон. Комбіновані опори мають бетонну стійку та оснащуються металевими кронштейнами, траверсами, консолями. Таке рішення дозволяє спростити виготовлення і монтаж, зменшити вагу опори, адаптувати конструкцію під різні типи контактних мереж. Комбінація матеріалів може розглядатися як перехідний етап модернізації мережі для повної заміни залізобетонних опор більш сучасними металевими.

Конструктивні особливості та навантаження

Розглянемо конструктивні особливості та граничні навантаження багатогранних опор з оцинкованої сталі. Конічні стійки ОБКМ – найбільш затребуваний продукт нашого заводу металоконструкцій, адже багатогранний конструктив забезпечує максимальну міцність, мінімальну вагу, простий монтаж та довгий термін експлуатації.

Переваги металевих опор для транспорту

Металеві опори електротранспорту мають важливі переваги порівняно з залізобетонними:

• Менша вага. Металеві опори мають пустотілу конструкцію, виготовляються з труби чи гнутого листа, тому їх вага набагато менша порівняно з залізобетонними. Це спрощує транспортування і монтаж, зменшує навантаження на фундамент, дозволяє встановлювати опори без використання важкої вантажної техніки.
• Висока стійкість до навантажень. Легкі металеві опори відрізняються високою міцністю, стійкістю до вітрових та снігових навантажень. Висока міцність на згин дозволяє встановлювати обладнання на траверсах, використовувати металеві опори для ліній з великим натягом контактного дроту. Такий підхід усуває ризики аварійних ситуацій та обриву контактних мереж.
• Гнучке проєктування. Основу конструктиву металевої стійки складає конічна або циліндрична стійка, на яку можна монтувати додаткові елементи для монтажу обладнання і проводів – кронштейни, підвіски, траверси, консолі. Гнучка розробка проєкту дозволяє адаптувати конструктив під задані вимоги залежно від планування лінії, розташування опор, напруги та експлуатаційних навантажень.
• Швидке виготовлення. Металеві опори для електротранспорту виготовляються на заводі металоконструкцій – це автоматизоване виробництво, оснащене сучасним обладнанням для механічної обробки, гнуття, розкрою, зварювання, гарячого цинкування металу. Високий рівень автоматизації спрощує та прискорює процес виготовлення опор, дозволяє реалізовувати проєкти в стислі терміни порівняно з залізобетонними аналогами.
• Зменшення витрат на доставку. Невелика вага, компактні розміри, модульний конструктив – ці фактори спрощують процес транспортування металевих опор та зменшують логістичні витрати.
• Швидкий монтаж. Металеві опори контактних мереж електротранспорту мають модульний конструктив. Якщо висота перевищує 12 метрів, опора виготовляється з окремих секцій за допомогою фланцевих вузлів. Такий конструктив спрощує монтаж, мінімізує потреби у використанні важкої підйомної техніки. Встановлення металевих опор здійснюється швидше та з меншими трудовитратами порівняно з залізобетонними.
• Надійний захист від корозії. Металеві стійки захищені від корозії гарячим цинкуванням. Довговічне та міцне цинкове покриття створює бар’єрний захист від контакту з агресивними факторами, усуває ризики хімічної та електрохімічної корозії, захищає від іржі на термін понад 50 років. Завдяки гарячому цинкуванню металеві опори мають довший термін експлуатації порівняно з залізобетонними.
• Зовнішня естетика. Металеві опори мають більш естетичний вигляд порівняно з застарілими залізобетонними – сріблясту оцинковану поверхню, точні розміри та геометрію. Такі конструкції оптимально підходять для будівництва міських контактних мереж, не порушують естетику ландшафту, добре поєднуються з сучасними архітектурними рішеннями.

Сфери застосування

Опори для електротранспорту мають широку сферу застосування:

• Міські вулиці. Трамвайні і тролейбусні лінії для переміщення громадського транспорту оснащуються металевими опорами. Часто використовуються для монтажу додаткового обладнання – ліхтарів, камер відеоспостереження, вказівників, дорожніх знаків.
• Промислові зони. На території промислових підприємств встановлюються опори контактних мереж для переміщення вантажного електротранспорту та електрокарів.
• Транспортні вузли та депо. Встановлюються кінцеві, розгалуджувальні, кутові опори багатогранного та фахверкового типу, які забезпечують живлення електротранспорту та виконують додаткові функції підтримки освітлювальних приладів та сигнального обладнання.
• Логістичні хаби та порти. Опори контактної мережі встановлюються на лініях руху електрокарів та інших видів транспорту – пасажирського та вантажного. Через великі навантаження використовуються посилені анкерні опори, захищені від корозії гарячим цинкуванням.
• Аеропорти. Для забезпечення живлення електротранспорту і спецтехніки на території аеропортів встановлюються багатогранні опори контактної мережі, які додатково використовуються для монтажу освітлювальних приладів.

Антикорозійний захист та фарбування

Для захисту сталевих опор від корозії використовується метод гарячого цинкування. Металоконструкція занурюється у ванну, наповнену розплавленим цинком при температурі 450 градусів. Цинковий розплав утворює щільне цинкове покриття, рівномірно розподілене по всім поверхням. Цинк забезпечує захист від всіх видів корозії: створює механічний бар’єр від контакту з агресивними факторами та створює ефективний катодний захист. Переваги гарячого цинкування сталевих опор електротранспорту:

• довговічність антикорозійного покриття, термін служби понад 60 років;
• швидке нанесення захисту методом занурення опор у велику ванну;
• рівномірне покриття, контроль дефектів та напливів;
• доступна вартість цинкування транспортних опор;
• висока продуктивність за рахунок автоматизації процесу.

Після гарячого цинкування металеву опору можна фарбувати порошковим методом полімерною фарбою. Метод дозволяє покращити естетику металоконструкцій та робити кольорове сигнальне фарбування.

Вимоги стандартів та безпеки

Стандарти регулюють вимоги до конструктиву, функціоналу, технологій антикорозійного захисту, електричної безпеки опор електротранспорту. Дотримання будівельних норм, державних та міжнародних стандартів забезпечує надійність та безпеку експлуатації контактних мереж. Металеві опори виготовляються з конструкційної сталі з захистом від корозії гарячим цинкуванням. Для надійного кріплення дротів передбачено систему спеціальних кріплень – кронштейни, траверси, консолі. Електробезпека забезпечується встановленням надійного заземлення та блискавкозахисту відповідно до Правил улаштування електроустановок ПУЕ.

Стійкість до вітрових та снігових навантажень закладається на етапі проєктування металоконструкцій. Протягом всього терміну експлуатації передбачено планові та роботи з обстеження та сервісного технічного обслуговування. Конструкція та розташування опор трамваїв і тролейбусів регламентується нормами ДБН В.2.3-18:2007 “Трамвайні та тролейбусні лінії. Загальні вимоги до проєктування”. Розробка проєкту здійснюється відповідно до ДБН В.2.6-198:2014 “Сталеві конструкції. Норми проектування”. Антикорозійний захист відповідає вимогам стандарту ДСТУ EN ISO 1461:2024 “Покриття, нанесені методом гарячого цинкування на вироби із чавуну та сталі. Технічні вимоги та методи випробування”.

Замовити опори для електротранспорту від виробника

Наш завод ДП-Україна виготовляє металеві опори для електротранспорту – багатогранні, циліндричні, гратчасті опори контактної мережі. Виконуємо замовлення по всій Україні – в Києві, Львові, Дніпрі, Одесі, Харкові, Запоріжжі та інших містах. У нас можна замовити всі послуги під ключ:

• розробка проєкту, підбір матеріалів, рохрахунок навантажень;
• виготовлення опор на власному виробництві;
• гаряче цинкування та фарбування на автоматизованій лінії;
• організація доставки, монтажні роботи, сервісне обслуговування.

Вартість виготовлення опор електротранспорту залежить від складності конструктиву, висоти, вимог до антикорозійного захисту. Для розрахунку ціни – скористайтеся контактами: info@gmt.net.ua, (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11.

FAQ

Чим відрізняються опори для тролейбусів та трамваїв?

Трамвайні лінії працюють при більш високих навантаженнях від ваги обладнання і натягу контактного дроту. Опори тролейбусних ліній мають простіший конструктив та систему кріплень.

Чи потребують опори регулярного обслуговування?

Обслуговування включає перевірку кріплень та фундаменту, огляд цинкового покриття, оцінку натягу дротів, заземлення, ізоляції.

Який термін служби металевих опор для транспорту?

Термін служби оцинкованих опор становить понад 50 років залежно від конструктиву, якості антикорозійного покриття та кліматичних умов.

Чи можна замовити комбіновані опори для освітлення і контактної мережі?

Так, це поширена практика – в конструктиві опор можуть бути поєднані кріплення для контактного дроту та освітлювальних приладів.
