Металоконструкції: проєктування, виробництво, монтаж

Опубліковано: 29 Вересня 2025

Металоконструкції – це обширна категорія продукції з металевого профілю, основа будівель, інженерних споруд, інфраструктурних об’єктів. Зварні та збірні металоконструкції мають важливу особливість – високу несучу здатність при відносно невеликій вазі. Спеціальні конструктивні рішення дозволяють мінімізувати матеріалоємність конструкцій і при цьому забезпечують високу міцність та стійкість до експлуатаційних навантажень. Використання металоконструкцій дозволяє прискорити будівництво об’єктів, зменшити вагу, знизити навантаження на фундамент та спростити транспортування порівняно з важкими та масивними залізобетонними конструкціями. Ці переваги роблять металоконструкції важливою та затребуваною продукцію у всьому світі.

Види металоконструкцій

Металоконструкції незамінні у різних галузях – будівництві, енергетиці, аграрному секторі, дорожньому та комунальному господарстві. Розглянемо більш детально види металоконструкцій для будівництва енергетичних об’єктів, каркасних будівель, сільськогосподарського обладнання, дорожньої інфраструктури.

Опори ЛЕП

Металоконструкції використовуються для виготовлення опор ЛЕП – несучих стійок з траверсами, на які підвішуються електричні дроти, троси, блискавкозахист, ізолятори та інше обладнання ліній електропередачі. Металеві опори ЛЕП виготовляються у двох конструктивних рішеннях – гратчасті та багатогранні. Гратчасті опори формуються з елементів, які працюють за принципом будівельних ферм. Багатогранні – мають конічну форму, багатокутний поперечний переріз та пустотілу конструкцію. Гратчасті опори виготовляються з металевих кутників, багатогранні – з гнутого листового прокату. Внутрішній простір всередині багатогранної опори може використовуватися для підводу кабелю з обслуговуванням через ревізійний люк. Тенденція сучасної енергетичної галузі – перехід на більш компактні, прості у монтажі та надійні багатогранні опори, які займають менше місця, легко збираються, витримують великі навантаження від сили вітру та ваги електротехнічного обладнання.

Дорожнє огородження

Металоконструкції використовуються для виготовлення різних видів дорожніх огороджень, екранів, шумозахисних та бар’єрних панелей. Поширене застосування – мостові та дорожні відбійники, які встановлюються вздовж узбіч та розділових смуг для зменшення наслідків ДТП та запобігання виїзду авто на зустрічну смугу. Існує кілька класів таких конструкцій, які відрізняються залежно від заданих навантажень. Конструктивно дорожнє огородження складається з несучих стійок та горизонтальних секцій, виготовлених з гнутого листового профілю. Полотно гасить удар, рівномірно розподіляє ударні навантаження та захищає від утворення металевих уламків. Огородження для доріг і мостів можуть бути одно- чи двосторонніми. Посилені двобічні конструкції встановлюються на мостах та естакадах підвищеної навантаженості.

Багатогранні опори освітлення

Для розміщення міських, паркових та магістральних ліхтарів і прожекторів використовуються металеві багатогранні опори освітлення. Це конічні конструкції з листової сталі, яка згинається на пресі з утворенням 6, 8, 12, 16 граней. Лінії згину працюють як ребра жорсткості – посилюють конструкцію, забезпечують її стійкість до горизонтальних та вертикальних навантажень. Всередині опора має простір, який використовується для підводу кабелю. Для обслуговування проводки в корпусі опори влаштовується ревізійний люк. Багатогранні металеві стійки мають меншу вагу порівняно з бетонними, легко збираються фланцевими з’єднаннями або телескопічним способом. Доставляються на об’єкт невеликими секціями, які компактно розміщуються у стандартному вантажному транспорті. Легкі опори не потребують масивного фундаменту, витримують вагу освітлювальних приладів та мають естетичний вигляд, який підходить для міської архітектури.

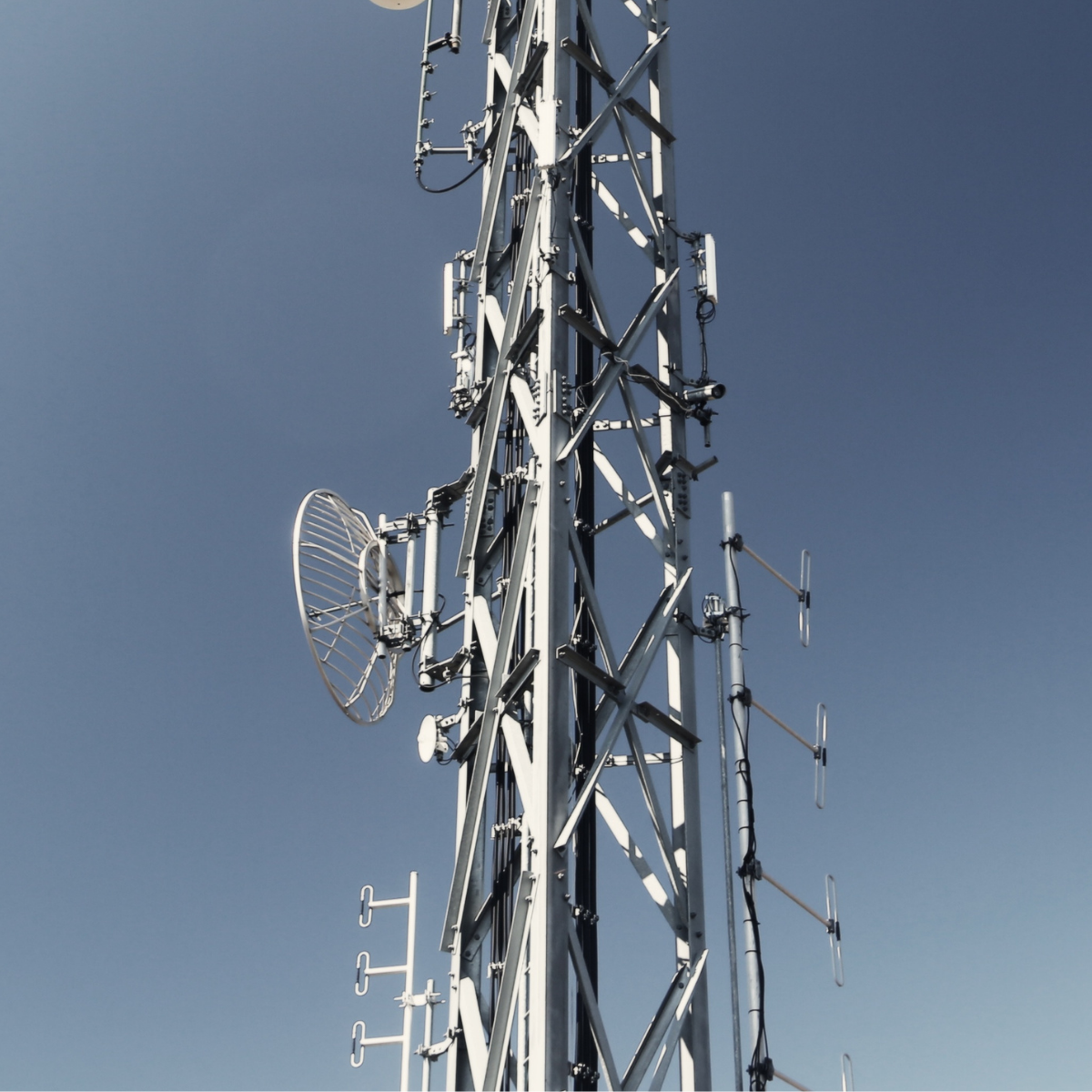

Вишки мобільного зв`язку

Для монтажу антен, підсилювачів, ретрансляторів, блискавкозахисту та іншого обладнання мобільного зв’язку використовуються металеві опори. Вишки мобільного зв’язку виготовляються в гратчастому або багатогранному конструктиві. Гратчасті вежі займають більше місця, адже складаються з масивної системи металевих ферм. Багатогранні вишки – це конічні стійки, міцність яких забезпечується гнутим профілем. Багатогранний поперечний переріз робить конструкцію стійкою до згинальних навантажень від ваги обладнання та сили вітру, не утворює ефекту парусності та дозволяє будувати опори висотою понад 100 метрів. Секційна структура спрощує доставку і монтаж, адже вишки нарощуються з кількох окремих секцій, з’єднаних фланцями або телескопічно. Для технічного обслуговування вежі мобільного зв’язку оснащуються сходами і сервісними майданчиками.

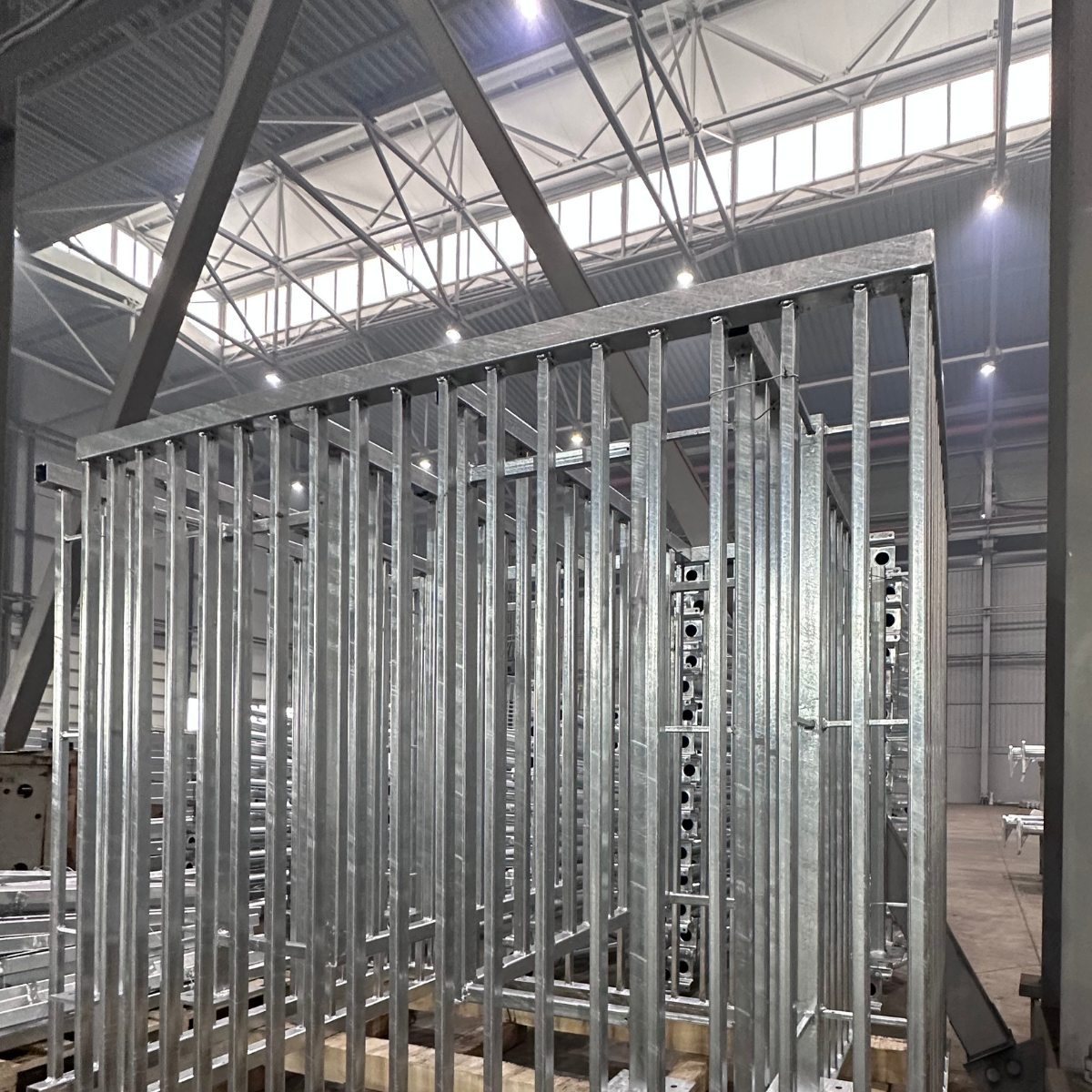

Модульні теплиці

Сучасний тренд світового аграрного сектору – модульні теплиці. Це оптимізовані конструкції для вирощування культур протягом цілого року. Основою модульних теплиць служить металокаркас, який збирається окремими модулями за принципом конструктора. Інженер розробляє модульну систему, але забезпечує подальшу можливість зміни структури – додавання чи демонтажу модулів, перепланування теплиці. Це робить господарство гнучким у будівництві, експлуатації та обслуговуванні. За потреби модульна теплиця може бути розібрана, демонтована і транспортована на іншу ділянку без порушення цілісності конструктиву. Система сумісна з сучасними засобами автоматизації, поливу, контролю параметрів середовища. Будівництво модульних теплиць в Україні має грантову підтримку від держави, тому кожен бажаючий підприємець може замовити металоконструкції та вигідно побудувати тепличний комплекс.

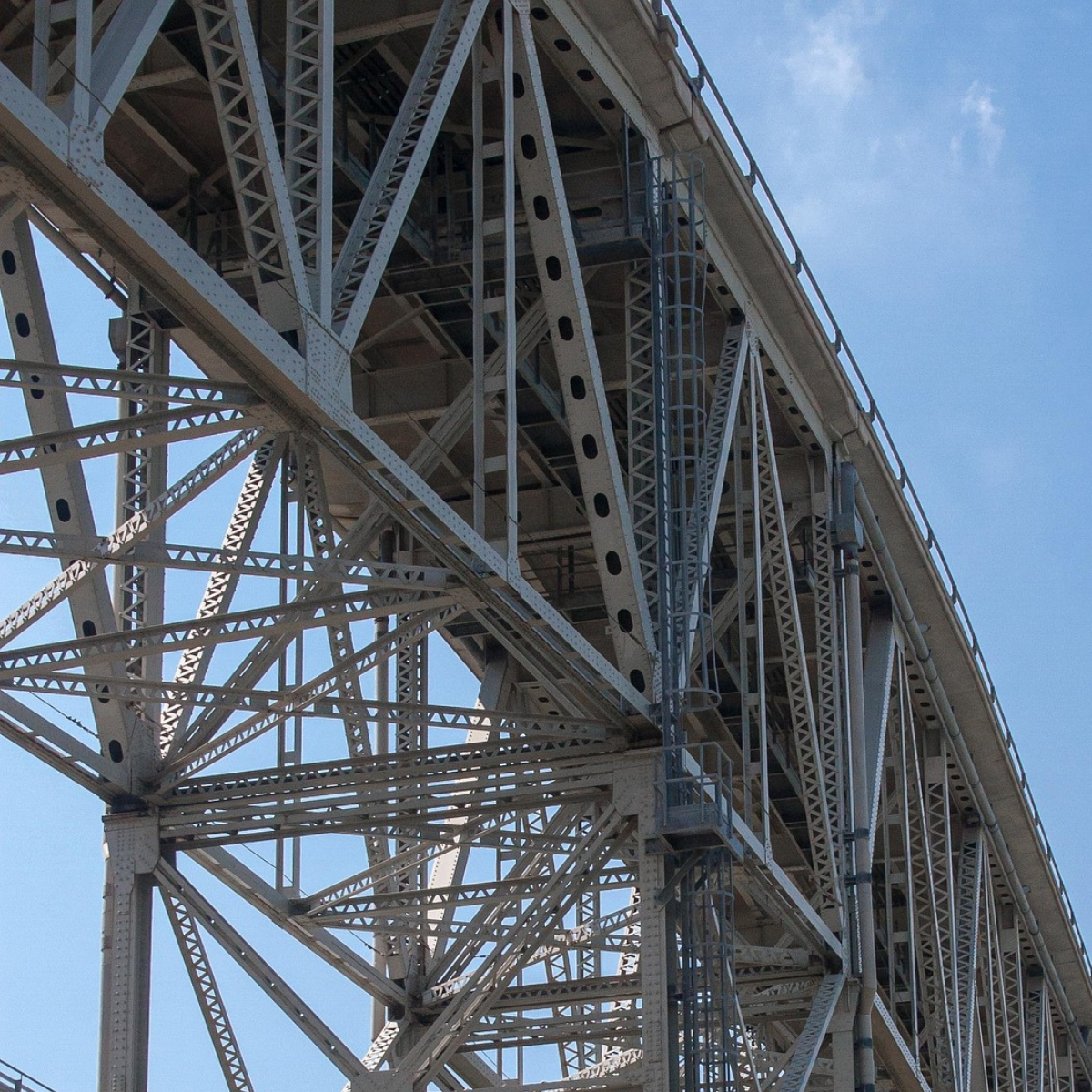

Ферми

Несучою основою похилих покрівель та навісів служать металеві ферми. В основі їх конструктиву лежить трикутник – найміцніша геометрична фігура, яка робить ферму дуже легкою при мінімальній матеріалоємності. Трикутники зварюються зі стрижнів (металевої труби чи кутника). Вся система складається з похилих розкосів, вертикальних стояків, верхнього і нижнього поясів. Несуча здатність ферм визначається розмірами трикутних секторів та поперечним перетином сталевого профілю. Залежно від розташування поясів ферми можуть бути прямокутними, арочними, полігональними, похилими – це впливає не тільки на форму металоконструкції, а й на діапазон допустимих навантажень. Важливою перевагою ферм є поєднання відносно невеликої ваги з підвищеною несучою здатністю. З ферм можна будувати покрівлі, навіси, мансардні приміщення, ангари з великими прольотами та з мінімальною кількістю вертикальних опор.

Балки і колони

Невід’ємний конструктивний елемент каркасних будівель та споруд – металеві колони та балки, виготовлені з холодногнутих або гарячекатаних швелерів, двотаврів, профільної труби. Профільний гарячекатаний прокат – більш масивний та важкий, витримує більші навантаження. Але для багатьох стандартних каркасних споруд достатньо балок і колон з легких сталевих тонкостінних конструкцій (ЛСТК), виготовлених холодним гнуттям з тонколистової сталі. Колони встановлюються вертикально – кріпляться до фундаменту через металеву опорну плиту, а в верхній частині мають оголовок для монтажу ферм і балок. Балки – це горизонтальні та похилі конструкції, які сприймають експлуатаційні навантаження, рівномірно розподіляють вагу споруди та забезпечують надійність перекриттів, покрівлі та всієї конструкції. Для захисту металевих балок і колон від корозії використовується метод гарячого цинкування. Монтаж виконується зварюванням або болтовими з’єднаннями.

Портали ВРП

Портали ВРП – це опори для монтажу обладнання відкритих розподільчих пристроїв підстанцій та інших енергетичних об’єктів. Портали мають П-образну форму – виготовляються з двох вертикальних опорних стійок, які поєднуються між собою у верхній точці горизонтальними траверсами для кріплення дротів та обладнання. Портали виготовляються з одним або кількома прольотами. Траверси можуть мати консольні ділянки, які виступають за межі опор з обох боків. Опори порталів ВРП (ОРУ) – це гратчасті або багатогранні металеві стійки, конструктив яких схожий з опорами ЛЕП. Більш вигідним та економічно доцільним методом на сьогодні є будівництво порталів ВРП на багатогранних конічних опорах з гнутої сталі. Всередині пустотілої стійки прокладається кабель, для обслуговування передбачається ревізійний люк. Використання конічних гнутих стійок дозволяє формувати більш компактні відкриті розподільчі пристрої, розміщувати енергетичні об’єкти на менших ділянках, прискорювати монтажні роботи та спрощувати доставку.

Переваги використання

Металоконструкції використовуються для монтажу будівель, споруд та інженерних мереж по всьому світу. Використання металевих каркасів, балок, ферм, опор та колон підвищує продуктивність будівництва, зменшує вагу об’єктів при високій несучій здатності. Переваги металоконструкцій порівняно з більш важкими та масивними залізобетонними аналогами:

Поєднання відносно невеликої ваги та високої міцності. Металоконструкції збираються зі сталевого профілю, в конструкції якого закладена невелика матеріалоємність та висока стійкість до всіх видів навантажень.
Зменшення навантажень на фундамент. Металеві конструкції важать значно менше, ніж залізобетонні, завдяки чому знижуються вимоги до несучої здатності фундаменту, зменшуються витрати на його будівництво.
Швидкий монтаж. Модульне виробництво металоконструкцій передбачає будівництво споруд з готових вузлів, секцій, модулів, які збираються на заводі.
Спрощене транспортування. Відносно невелика вага і компактні розміри порівняно з залізобетонною продукцією – ці фактори зменшують витрати на логістику.
Автоматизоване проєктування. Сучасні програмні комплекси дозволяють розробляти проєкти складних металоконструкцій з автоматичним розрахунком параметрів та гнучким коригуванням конструктиву на етапі проєктування.
Точне виготовлення. Для механічної обробки та зварювання металоконструкцій використовується обладнання з ЧПУ, завдяки чому забезпечується висока точність розмірів та взаємного розташування деталей.
Захист від корозії. Для захисту металоконструкцій від корозії застосовується технологія гарячого цинкування зануренням заготовок в розплавлений цинк – технологія збільшує довговічність об’єктів до 60-120 років.

Проєктування металоконструкцій (КМ/КМД)

Надійність металоконструкцій закладається на етапі проєктування – команда інженерів виконує розрахунки, створює 3D-візуалізацію, знаходить оптимальні конструктивні рішення, підбирає металевий профіль та відтворює рішення в робочій та проєктній документації. Етапи проєктування металоконструкцій:

Формування ТЗ – технічного завдання на розробку проєкту з зазначенням технічних вимог, умов експлуатації, характеристик клімату, властивостей земельної ділянки під будівництво та інших вихідних даних. На цьому етапі інженер приймає концептуальні рішення та визначає основні типи металоконструкцій, які планує використовувати в проєкті.
Розрахунок навантажень, які впливають на металоконструкції під час експлуатації – сила вітру, тиск снігу та ожеледі, вага закріпленого обладнання, сейсмічні навантаження, температурні коливання.
Компонувальні рішення – побудова 3D моделі металоконструкцій, попередній розрахунок профілю на міцність та стійкість до визначених експлуатаційних навантажень.
Розрахунок металоконструкцій та оптимізація компоновки – коригування схеми розташування колон, опор, балок, ферм та інших складових, перевірка несучої здатності металевого профілю, вузлових ділянок, зварних з’єднань. Підбір типорозмірів і марок металевого профілю.
Проєктування фундаменту – визначення робочих навантажень, вибір типу несучої основи, розрахунок фундаменту на міцність.
Випуск проєктної документації КМ (конструкції металеві) – креслення та схеми, які відтворюють загальні компоновочні рішення, показують осі, плани розташування та габарити конструктивних елементів, відстані між ними.
Документація КМД (конструкції металеві деталювальні) – детальний робочий проєкт, який містить креслення вузлів та деталей, специфікації сталевого профілю та кріплення, відомості матеріалів, пояснювальну записку з описом проєктних рішень та розрахунками металоконструкцій на міцність.

Розрахунок металоконструкцій виконується в системах автоматизованого проектування (САПР) – спеціальних програмних комплексах, принцип роботи яких заснований на тривимірній 3D візуалізації металоконструкцій. Програма розраховує навантаження, виконує автоматичний перерахунок при зміні 3D моделі, підбирає марки і розміри сталевого профілю, формує схеми розподілу експлуатаційних навантажень. Такий підхід усуває ризики помилок через людський фактор. Мінімум ручних дій: розрахунки, креслення, вибір матеріалів, оптимізація планувань, тестування на випадок перевантажень, визначення конструктивних характеристик об’єкту – всі ці задачі вирішує програма під контролем інженера. При внесенні змін в 3D візуалізацію система автоматично перераховує навантаження та перебудовує креслення. Це підвищує точність та швидкість проектування металоконструкцій.

Металоконструкції

Київ Львів Дніпро Одеса Харків Черкаси Запоріжжя

Виробництво металоконструкцій під ключ: етапи

Виготовлення металоконструкцій – це комплексний процес, який складається з кількох етапів. На завод постачається лист, швелер, труба, двотавр, кутник та інші види сталевого профілю, які служать заготовками для металоконструкцій. Задача цеху – виконати розкрій матеріалу, операції гнуття та зварювання, забезпечити захист від корозії відповідно до проектних рішень, а після завершення технологічного процесу проконтролювати якість.

Різання

Для розкрою та різання металевого профілю використовуються лазерні та плазмові верстати з ЧПУ – автоматизоване обладнання для утворення максимально точних та якісних ліній зрізу, які не потребують додаткової механічної обробки. Різання виконується за цифровою моделлю, побудованою на основі затверджених креслень. Розкрій можливий як по прямим лініям, так і по складному фігурному контуру.

Гнуття

Гнуття – одна з ключових операцій у виготовленні багатогранних опор ЛЕП, ВРП, освітлення, мобільного зв’язку. Лист згинається на пресі по прямим лініям – формуються кілька граней, з листової заготовки утворюється конічна багатогранна опора. Також операція гнуття необхідна для інших етапів – виготовлення корпусних деталей з листової сталі, згинання полоси і труб. Процес також автоматизовано, режими гнуття та контури лінії згину контролюються автоматично.

Зварювання

Зварювання металоконструкцій виконується як у виробничих умовах, так і на будівельному майданчику. На заводі збираються окремі секції, вузли та модулі методом ручного та напівавтоматичного зварювання. Складальні одиниці доставляються на об’єкт в готовому вигляді, де виконується їх фінальний монтаж – проводяться зварювальні роботи, в тому числі на висоті.

Антикорозійний захист

Для захисту металоконструкцій від корозії використовується технологія гарячого цинкування – занурення металу у ванну з розплавленим цинком при температурі близько 450 градусів. В результаті формується тонкий захисний шар 40-200 мкм, цинкове покриття рівномірно розподіляється по всім поверхням за рахунок вільного пропливу рідкого розплаву. Цинк, нанесений гарячим методом, захищає металоконструкцію на десятиріччя, запобігає утворенню іржі, не втрачає властивостей у вологому середовищі, в контакті з грунтом, хімікатами, паром тощо.

Контроль якості

Контрольні операції виконуються на проміжних етапах виготовлення металоконструкцій та після фінального монтажу. Обов’язковим є контроль точності розмірів та взаємного розташування деталей, оцінка якості цинкового покриття та перевірка на наявність дефектів, контроль характеристик зварних швів. Комплексний контроль якості – це важлива складова надійності та безпеки металоконструкцій.

Норми та стандарти

Проєктування, виготовлення, захист від корозії, монтаж металоконструкцій – всі ці етапи реалізації проєктів регулюються державними стандартами та будівельними нормами:

Норми проєктування та розробки документації на металоконструкції – ДБН В.2.6-198:2014 “Сталеві конструкції. Норми проектування”, ДСТУ 9286:2024 “Система проєктної документації для будівництва. Правила виконання проєктної та робочої документації металевих будівельних конструкцій”
Стандартні норми виготовлення металоконструкцій – ДСТУ Б В.2.6-199:2014 “Конструкції сталеві будівельні. Вимоги до виготовлення”, ДСТУ-Н Б А.3.1-11:2008 “Настанова з візуального і вимірювального контролю зварних з’єднань та наплавок металевих конструкцій”.
Стандарти монтажу металоконструкцій – ДСТУ Б В.2.6-200:2014 “Конструкції металеві будівельні. Вимоги до монтажу”, ДСТУ EN 1090-2:2019 “Виконання сталевих та алюмінієвих конструкцій. Технічні вимоги до сталевих конструкцій”.
Міжнародний стандарт гарячого цинкування – ДСТУ EN ISO 1461:2024 “Покриття, нанесені методом гарячого цинкування на вироби із чавуну та сталі. Технічні вимоги та методи випробування”.

Монтаж металоконструкцій

Монтаж металоконструкцій виконується в кілька етапів:

влаштування фундаменту;
закріплення закладних деталей;
монтаж вертикальних конструкцій (колон, опор, стійок);
встановлення горизонтальних та похилих балок, монтаж ферм і траверс.

Технологія розробляється індивідуально для кожного об’єкту залежно від його конструктивних особливостей та призначення. Якщо об’єкт має модульний конструктив, монтаж виконується окремими модулями, які утворюють єдину систему. З’єднання металевого профілю, вузлів, секцій та модулів виконується зварюванням або болтовими з’єднаннями. Зварні металоконструкції – найбільш міцні та надійні. Роз’ємні болтові з’єднання використовуються при менших навантаженнях, коли необхідно забезпечити можливість демонтажу споруд.

Металоконструкції: ціна в Києві та по Україні

Вартість виготовлення металоконструкцій під ключ розраховується індивідуально. На ціну металоконструкцій в Києві, Харкові, Одесі, Запоріжжі, Львові, Дніпрі та інших містах України впливають кілька факторів:

марка сталі, обсяг та сортамент сталевого профілю;
конструктивні особливості, які впливають на складність механічної обробки, гнуття, зварювання металу;
вимоги до антикорозійного захисту, задана товщина цинкового покриття;
умови доставки, складність монтажних робіт;
обсяги замовлення – постійним оптовим замовникам надаємо спеціальні вигідні цінові пропозиції.

Гарантія та технічне обслуговування

Ми реалізуємо повний цикл виготовлення металоконструкцій на власному виробництві, розробляємо проект, виконуємо розрахунки, забезпечуємо якісну логістику та професійний монтаж. Завдяки комплексному підходу та системному контролю якості ми беремо на себе відповідальність за кінцевий результат та супроводжуємо об’єкт після введення в експлуатацію:

надаємо гарантії виробника на міцність зварних з’єднань, точність геометрії металоконструкцій, відповідність проєктним рішенням, відсутність дефектів цинкового покриття, якість виконання монтажних робіт;
виконуємо всі види робіт в рамках гарантійного та післягарантійного технічного обслуговування металоконструкцій – проводимо контрольні огляди, перевіряємо цілісність антикорозійного захисту, оцінюємо безпеку та міцність зварних та болтових з’єднань, усуваємо виявлені дефекти, за потреби замінюємо комплектуючі.

Замовити металоконструкції будь-якої складності під ключ

Наша компанія ДП-Україна – провідний український завод металоконструкцій. Ми спеціалізуємося на виготовленні металевих енергетичних опор ЛЕП, ВРП, опор освітлення, веж мобільного зв’язку, будівельних металоконструкцій, модульних теплиць, дорожніх огороджень. У нас можна замовити металоконструкції будь-якої складності з проєктом, виготовленням, гарячим цинкуванням, доставкою і монтажем під ключ по всій Україні. Зв’яжіться з нами через форму на сайті, надішліть попереднє технічне завдання та в короткі терміни отримайте вигідну цінову пропозицію. По всіх питаннях звертайтеся у відділ продажів компанії – залиште заявку на сайті або зв’яжіться зручним способом: info@gmt.net.ua, (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11.

FAQ

Скільки часу потрібно для виготовлення конструкцій під замовлення?

Терміни реалізації залежать від складності конструктиву, габаритів металоконструкцій, обсягу замовлення. Залиште заявку на сайті – ми порахуємо точний термін для вашого проєкту.

Які розрахунки навантажень обов’язково враховуються у проєктах?

Розрахунок металоконструкцій враховує всі види експлуатаційних навантажень – вагу навісного обладнання і будівельних конструкцій, силу вітру, тиск снігових мас та ожеледі, сейсмічні навантаження в регіоні.

Від чого залежить вартість металоконструкцій?

Ціна залежить від масштабів замовлення, складності виготовлення та монтажу конструкцій, вимог до матеріалів та антикорозійного покриття, габаритів продукції та особливостей логістики.
