Кріплення решіткового настилу

Опубліковано: 28 Липня 2026

Одна з переваг решіткового настилу – простий монтаж та зручні надійні кріплення. Зварні та пресовані решітки постачаються в комплекті з кріпильними системами, розрахованими індивідуально під замовлений настил. Монтажні роботи виконуються в стислі терміни, адже конструктив кріплень продуманий до дрібниць – решітковий настил просто вкладається на опорні конструкції та фіксується вручну спеціальними пристроями. За потреби решітки можна зняти для заміни та ремонту, адже монтаж виконується без зварювання.

Як кріпити решітковий настил – особливості монтажу

Чому важливо правильно закріпити настил

Решітковий настил має невелику вагу, але витримує значні навантаження. Такої міцності вдається досягти за рахунок специфічного конструктиву та оптимізованих монтажних схем. Основні експлуатаційні навантаження сприймають несучі смуги, а нерухомість решіткових панелей забезпечують механічні кріплення. Чому важливо міцно зафіксувати решітковий настил:

• безпека переміщення людей і транспорту під час експлуатації, запобігання зміщенню настилу;
• захист від вібрацій і шуму, рівномірний розподіл навантажень без перекосів;
• забезпечення повної несучої здатності конструкції без деформацій і прогинів;
• стійкість до вібрацій та механічних навантажень;
• збереження цілісності цинкового покриття в місцях кріплення;
• забезпечення стабільності конструкції протягом усього терміну служби;
• захист від аварійних ситуацій.

Вимоги до вузлів кріплення

Вузли кріплення решіткового настилу повинні надійно фіксувати панелі на опорних балках, витримувати статичні та динамічні навантаження, стримувати рух панелей та захищати конструкцію від зміщення. Таким вимогам відповідають розбірні механічні кріплення – на болтах, скобах, гаках. Кріпильні елементи розроблені таким чином, щоб в точках фіксації не створювалося надмірна концентрація напружень, яка зменшує несучу здатність настилу та створює додаткові ризики поломок. Важливою вимогою є стійкість кріплень до впливу зовнішнього середовища, адже решітковий настил зазвичай використовується у промислових умовах, на вулиці, у прибережній зоні, у складних погодних умовах. Тому для монтажу металевих решіток використовуються оцинковані кріплення з антикорозійним покриттям, стійкі до вологи, перепадів температур, хімічних речовин. Не менш важливою вимогою є простота монтажних робіт – конструктив кріпильних елементів має забезпечувати швидку фіксацію решіткових панелей з можливістю легкого демонтажу. Також варто звертати увагу, щоб кріплення були непомітними та не заважали пересуванню людей і колісної техніки. Правильно підібрана система кріплення підвищує безпеку експлуатації, спрощує сервісні роботи та подовжує строк служби всієї конструкції.

Переваги механічного кріплення порівняно зі зварюванням

Для монтажу решіткового настилу використовуються розбірні механічні кріплення – таке рішення обумовлено кількома причинами:

• Роз’ємні з’єднання більш надійні та технологічні порівняно зі зварюванням настилу.
• Механічні кріплення не порушують цілісність цинкового покриття, не деформують конструкцію, не впливають на внутрішню структуру металу.
• Розбірні монтажні вузли дозволяють легко демонтувати настил, щоб направити його на ремонт або замінити окремі панелі.
• Уніфіковані комплекти кріплень значно скорочують терміни монтажу, адже на відміну від зварювання не потрібно використовувати жодне додаткове обладнання – достатньо відрегулювати та затягнути болти.
• Болтові та гакові з’єднання не впливають на зовнішній вигляд настилу та залишаються майже непомітними.
• Механічні кріплення універсальні – підходять для зварних та пресованих настилів, використовуються з опорними балками різних профілів, працюють в будь-яких умовах експлуатації.

Типи кріплень решіткового настилу

Для кріплення решіткового настилу до опорних профілів використовується кілька видів кріплень – стандартне, гакове, на скобу. Окремі види кріплень застосовуються для з’єднання двох сусідніх секцій решітки та фіксації сходинок з решіткового настилу.

Стандартне

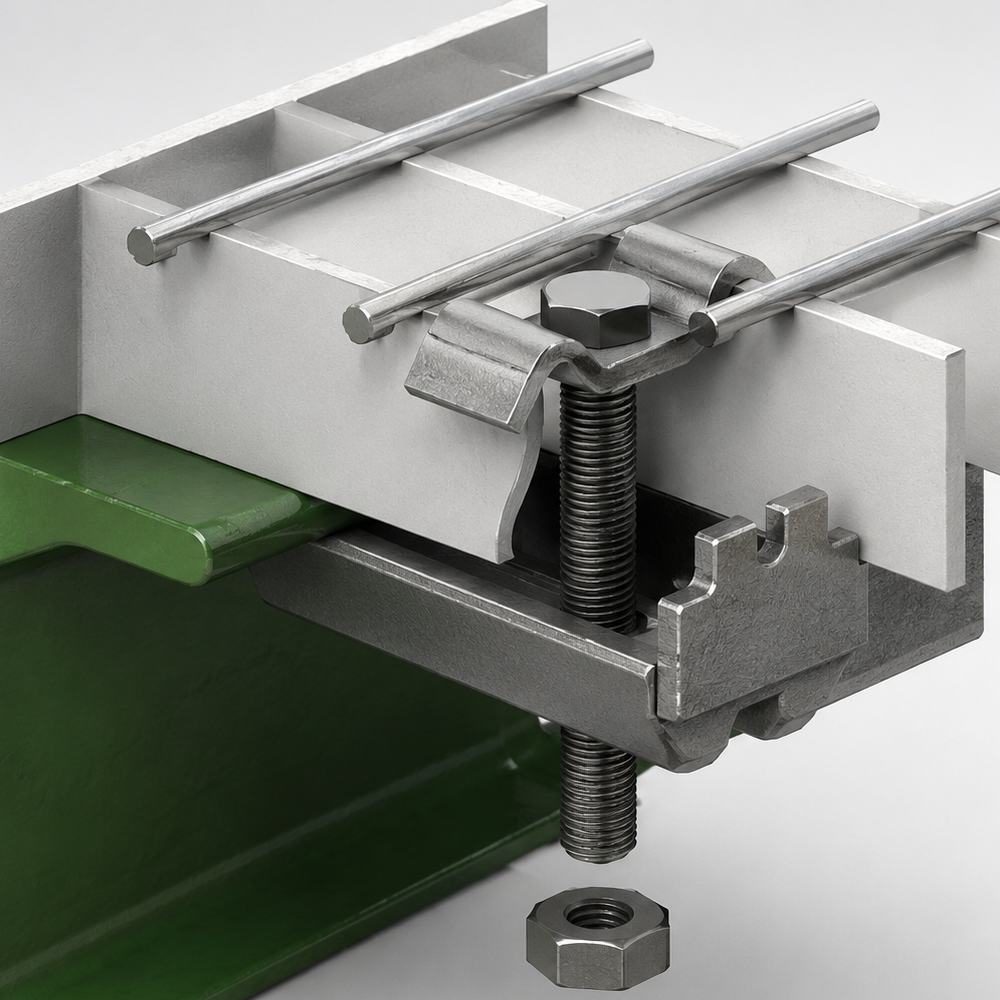

Стандартне кріплення підходить для більшості видів решіткового настилу, який монтується на швелер, кутник, двотавр або тавр. Монтажний комплект складається з наступних компонентів:

• нижня прижимна планка;
• верхня фіксуюча скоба;
• болт і гайка.

Прижимна планка розташовується під настилом та під полицею профілю, скоба охоплює лапками дві сусідні несучі смуги, вся конструкція стягується болтом та фіксується гайкою. Прижимна планка спирається однією стороною на опорний профіль, а іншою – підтримує несучі смуги в зоні розташування верхньої скоби. Двосторонній прижим забезпечує надійну фіксацію та рівномірне розподілення навантажень. Площа контакту кріплення з решіткою мінімальна, тому механічний вплив на цинкове покриття майже відсутній.

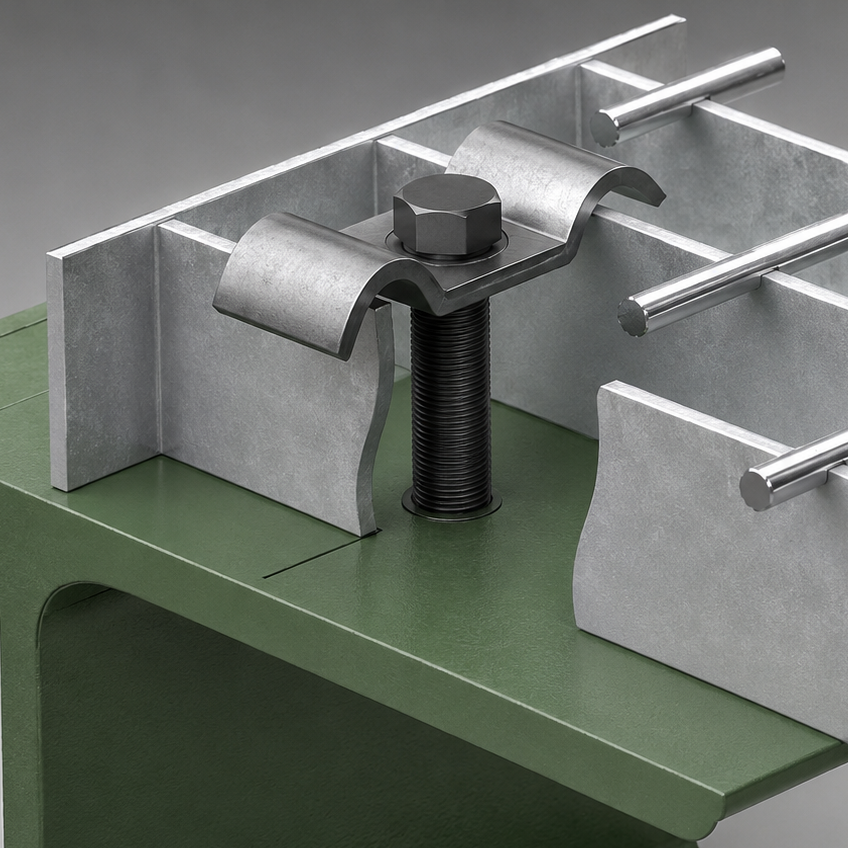

На скобу з саморізом

Для посиленого захисту від самовідкручування болта використовується монтажна схема – скоба з саморізом. Найчастіше такий варіант обирають для конструкцій, які піддаються постійним вібраційним навантаженням. Нижня планка відсутня, прижим здійснюється лише за рахунок верхньої скоби, саморіз вкручується в метал опорного профілю. В комплектацію кріплення входить:

• скоба з отвором під саморіз;
• саморіз.

Якщо виконується демонтаж та повторний монтаж панелей, то саморізи потрібно замінювати після кожного зняття настилу. Але в окремих випадках така монтажна схема є єдино можливою, адже саморіз зі скобою формують стабільну конструкцію, захищену від мимовільного відгвинчування. Настил залишається стабільним та безпечним навіть у складних умовах експлуатації на промислових підприємствах та енергетичних об’єктах.

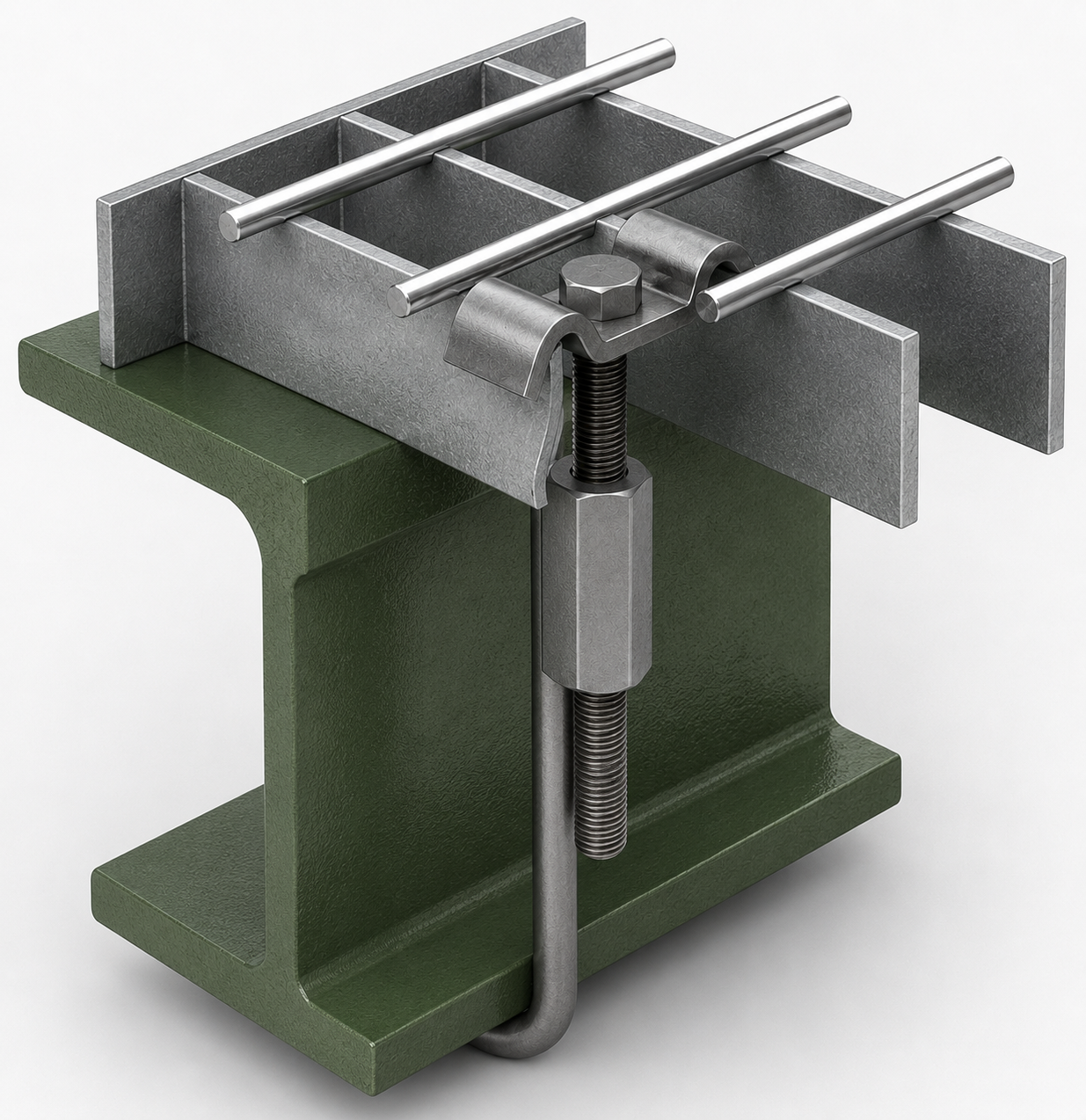

Гакове

Якщо на опорній балці відсутня поличка для прижимної планки чи саморізу, використовується гакове кріплення. Знизу решітка притискається гаком, який охоплює опорну балку, а зверху – фіксується прижимною скобою. Вся конструкція стягується болтом та гайкою, привареною до гака. В комплект кріплення входить:

• гак з гайкою;
• болт;
• верхня прижимна скоба.

Така схема використовується для монтажу настилу на квадратну трубу чи інші профілі, якщо їх полиці розвернуті в іншу сторону від решітки. Розмір вигнутої частини гака визначається індивідуально залежно від розмірів і типу профілю опорної балки.

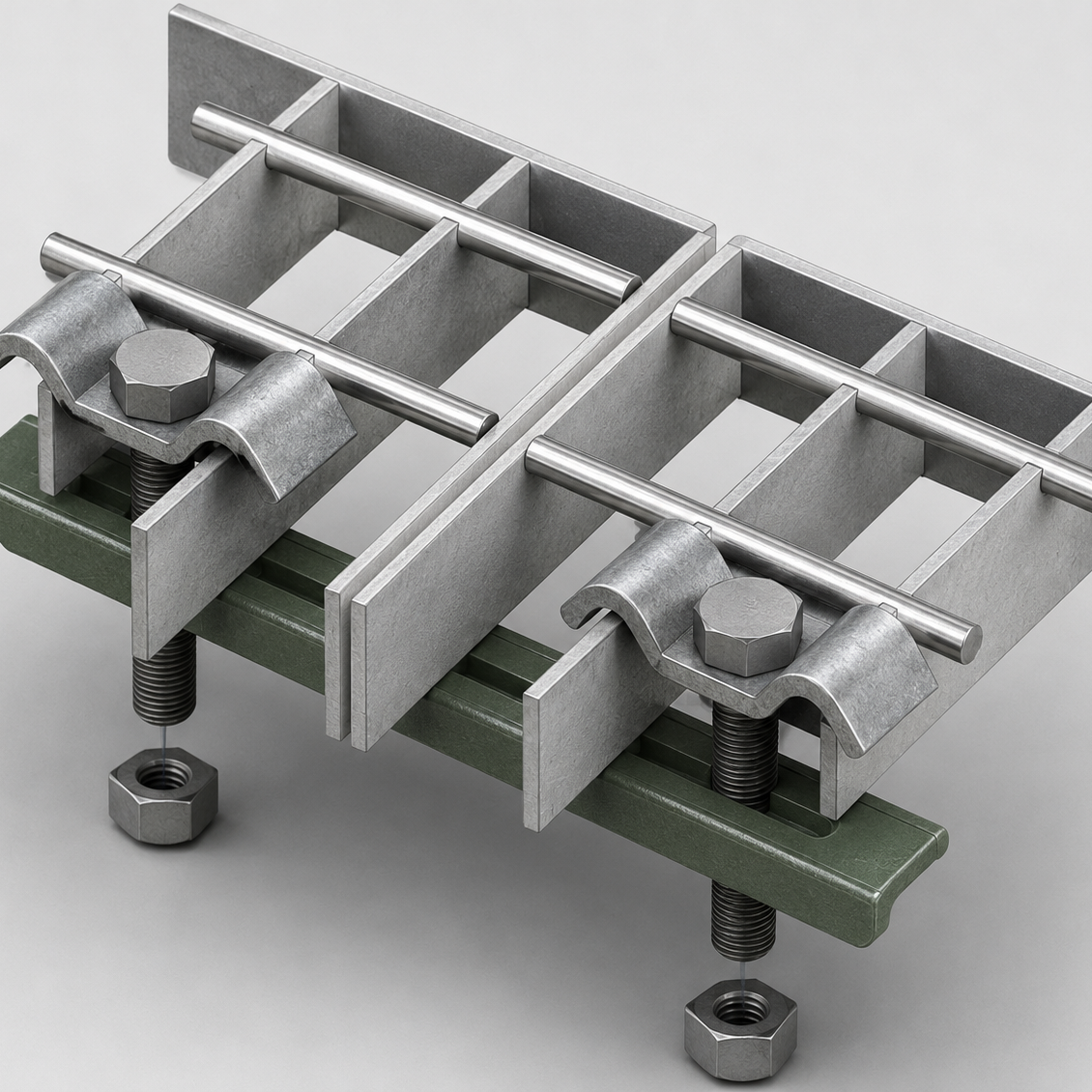

З’єднання сусідніх решіток

Якщо настил піддається активним динамічним навантаженням через постійний рух людей та переміщення колісного транспорту, то секції решітки кріпляться не тільки до опорних балок, а й між собою. Така схема усуває ризики зміщення панелей при активній експлуатації, компенсує перепади висот при нерівномірних навантаженнях, підвищує безпеку використання решіткового настилу в цілому. Кілька секцій з’єднуються між собою та утворюють суцільний настил, який максимально щільна та міцно утримується на опорних конструкціях. В комплект кріплення входить:

• дві верхні скоби для сусідніх секцій;
• нижня прижимна планка;
• болти з гайками для фіксації.

Кріплення має простий та надійний конструктив: прижимна планка розташовується під настилом, несучі смуги зверху фіксуються скобою, вузол стягується двома болтами з гайками. Такі кріплення використовуються на великих настилах при складному плануванні та нестандартному розташуванні решіткових секцій, щоб підвищити надійність конструкції та стійкість до динамічних експлуатаційних навантажень. Кріплення майже непомітні та не перешкоджають переміщенню людей і транспорту.

Кріплення сходинок з решіткового настилу

Кріплення інтегровані в конструктив сходинок з решіткового настилу. З обох боків горизонтальних платформ розташовані монтажні планки з отворами під болти, якими сходинки кріпляться до косоурів сходових маршів. Болти та гайки з цинковим покриттям входять в комплектацію решіткових сходинок. Жодні інші компоненти (скоби, планки, гаки) для монтажу сходів не використовуються, тому конструкції встановлюються максимально швидко.

Рекомендації з монтажу решіткового настилу

Як розрахувати кількість кріплень

Решітковий настил вкладається на поздовжні балки з профільованого прокату – двотавр, кутник, профільну трубу, швелер. Міцність з’єднань залежить від кількості та схеми розташування кріплень. Недостатня кількість кріпильних елементів послаблює конструкцію та збільшує ризики зміщення панелей. Занадто велика кількість точок фіксації збільшує локальні навантаження та ускладнює монтаж. Оптимальна кількість кріплень на квадратний метр настилу – 4 штуки. Це мінімальна кількість кріплень для однієї панелі, тому якщо площа решітки менше ніж 1 квадратний метр, все одно панель кріпиться у 4 точках. У складних конструктивних схемах для монтажу решіткового настилу можуть використовуватися різні типи кріплень – точний перелік зазначається у специфікації та на кресленнях.

Способи укладки решіток

Обов’язкова умова правильного монтажу решіткового настилу – розташування несучих смуг перпендикулярно опорним балкам. Несуча смуга повинна спиратися обома кінцями на металеві опори, інакше настил не буде витримувати експлуатаційні навантаження. Тільки несучі смуги здатні виконувати функцію несучих елементів, адже з’єднувальні смуги чи прутки лише підтримують решітчасту структуру панелей. Недотримання цього правила призводить до аварійних ситуацій та руйнування зварних та пресованих решіток. Під час монтажу необхідно витримувати мінімальні відстані від кромок решіток до країв суміжних конструкцій – несучих опор, стін, колон тощо. Мінімальна відстань від краю решітки до вертикальної поверхні або до краю профілю – 10 мм. Цей проміжок компенсує температурні деформації та можливі похибки у монтажі опорних балок, забезпечує правильне рівномірне розташування панелей та розподілення навантажень. Фактична відстань між секціями решітки – до 10 мм, вона забезпечується за рахунок від’ємних допусків на розміри решіткового настилу (0…-4 мм).
