Комплектуючі ЛЕП: траверси, оголовки, хомути, заземлення

Опубліковано: 26 Жовтня 2025

Опора ЛЕП – це не тільки металева стійка, а цілий комплекс конструктивних елементів, які утворюють єдину систему та забезпечують стабільну експлуатацію електричної мережі. Кожна деталь має значення та служить невід’ємною складовою загального функціоналу. Структура опори ЛЕП дозволяє здійснювати заміну окремих комплектуючих без демонтажу всієї конструкції, щоб відновлення мереж відбувалося в короткі терміни без зайвих витрат. Наша компанія ДП-Україна виготовляє всі конструктивні елементи опор ліній електропередач – проєктуємо та виготовляємо комплектуючі на власному виробництві, забезпечуємо доставку та професійний монтаж на об’єкті.

Комплектуючі ЛЕП: надійність та довговічність енергетичних мереж

Надійність опор ЛЕП визначається якістю виготовлення і точністю проєктування комплектуючих – металевих стійок, траверс, оголовків, кріплення, заземлення тощо. Ці елементи вирішують важливі задачі:

• забезпечення міцності та стійкості опори до всіх видів експлуатаційних навантажень – від вітру, снігу, натягу дротів, ваги обладнання;
• підтримка стабільного вертикального положення опори без перекосів та деформацій;
• безперешкодний доступ до обслуговування та проведення технічних робіт під час експлуатації опори ЛЕП;
• підвищення довговічності окремої опори та всієї електричної мережі;
• створення безпечних умов експлуатації лінії електропередачі, захист від коротких замикань;
• надійна підтримка проводів на заданій висоті, виключення ризиків провисання та обриву;
• спрощення та пришвидшення монтажних робіт для оперативної реалізації проєктів.

Основні елементи ЛЕП

Основними функціональними вузлами лінії електропередачі є опори ЛЕП – металеві стійки з траверсами для кріплення проводів, грозозахисних тросів, ізоляторів та іншої апаратури. Опори встановлюються на бетонні фундаменти через закладні деталі, оснащуються ревізійними люками, сходами та сервісними майданчиками для обслуговування.

Стійки ЛЕП

Стійки ЛЕП – це основний несучий елемент опори лінії електропередачі. Має багатогранну конструкцію: виготовляється гнуттям тонколистової сталі з утворенням багатогранної піраміди. В нижній точці опора має більший діаметр, в верхній – менший. Перепад діаметрів та наявність 6-12 або більше вертикальних граней робить стійку дуже міцною, стійкою до згинальних навантажень та деформацій. Технологія дозволяє виготовляти надійні та витривалі опори ЛЕП, використовуючи лише тонколистову сталь. Кількість граней та діаметр конусу визначається на основі інженерних розрахунків залежно від експлуатаційних навантажень, типу опори (проміжна, перехідна, кутова, анкерна, кінцева), загальних технічних характеристик електричної мережі. Етапи виготовлення багатогранних конічних стійок:

• розкрій листової сталі, формування заготовок для виготовлення гранованих конусів;
• формування граней – гнуття секцій на листозгинальному автоматі;
• зварювання опор з утворенням одного або двох вертикальних швів, які роблять конструкцію опори замкненою;
• гаряче цинкування – занурення опор у розплавлений цинк для нанесення антикорозійного покриття;
• з’єднання секцій телескопічним способом або за допомогою фланців.

Багатогранні стійки мають багато переваг – легко монтуються, за рахунок невеликої ваги зменшують навантаження на фундамент, займають мінімум місця в основі, мають естетичний вигляд та підходять для розміщення в межах населених пунктів. Витримують високі вітрові навантаження, забезпечують тривалий термін експлуатації ЛЕП. Враховуючи ці переваги, багатогранні опори є оптимальним вибором для будівництва та реконструкції енергетичних мереж.

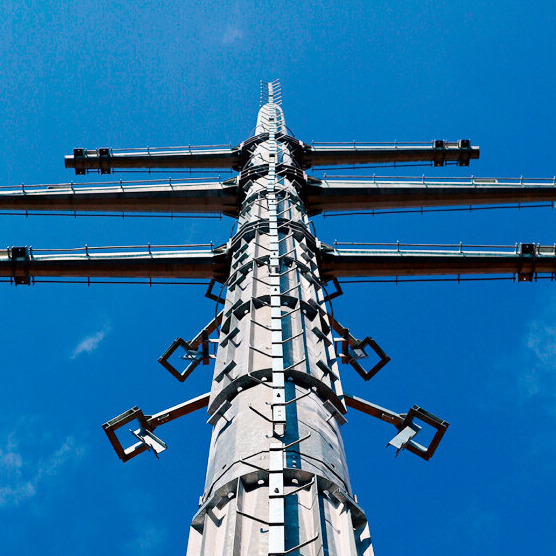

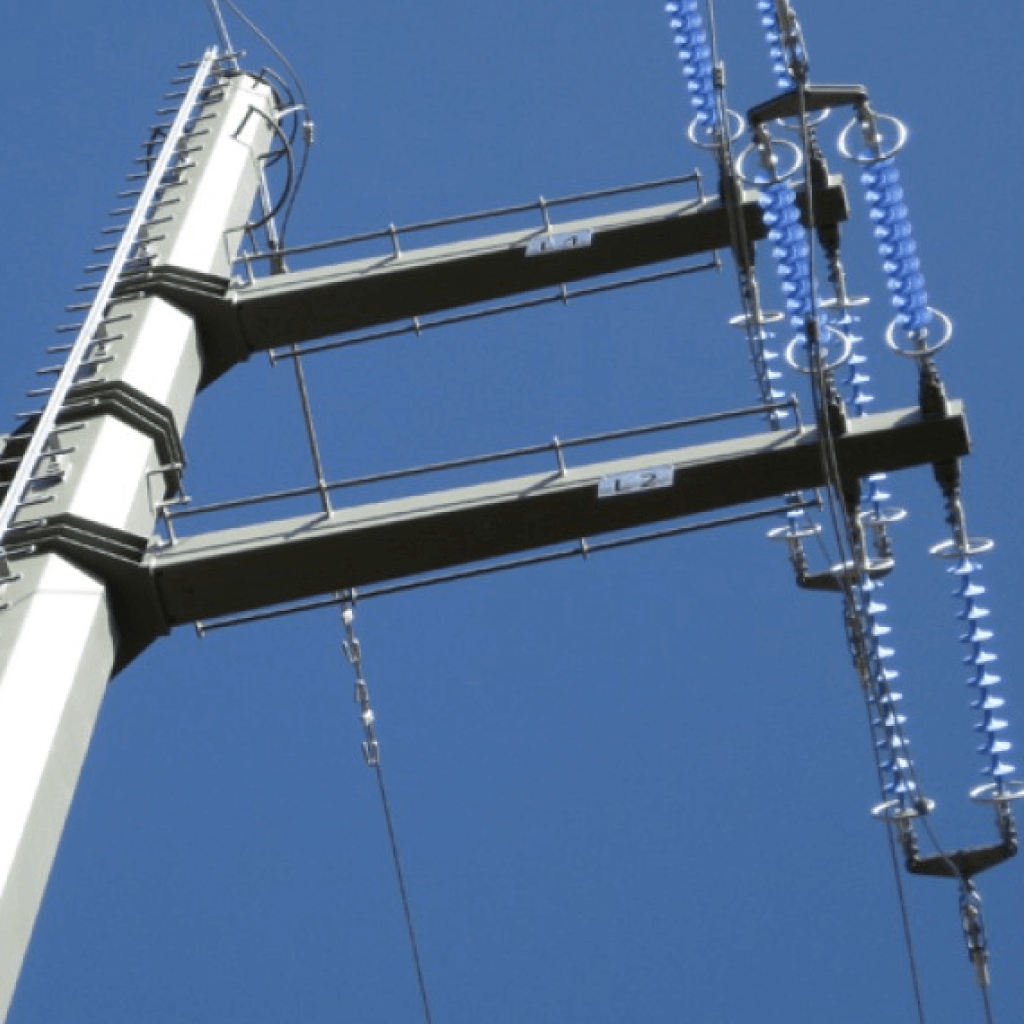

Траверси

До вертикальних стійок кріпляться траверси – горизонтальні конструкції для монтажу проводів, ізоляторів, арматури, грозозахисних тросів. Основне функціональне призначення – надійне кріплення апаратури та передача навантажень на опору. Конструктив траверси передбачає монтаж проводів на заданій безпечній відстані без ризиків їх перекручування. При проєктуванні траверс враховуються всі види експлуатаційних навантажень – вага обладнання, натяг дротів, сила вітру, вплив снігу та льодових мас. Має значення тип опори: найбільш потужні траверси встановлюються на перехідні та анкерні опори, які встановлюються на складних ділянках та сприймають екстремальні навантаження. На перехідні опори для прямих ділянок встановлюються стандартні траверси без посилення. Траверси для високовольтних та низьковольтних опор ЛЕП відрізняються конструктивом:

• Високовольтні траверси для ліній 35-750 кВ мають масивний конструктив, посилені консольні елементи з великим виносом до кількох метрів. Розраховується на монтаж важкого обладнання та кількох рядів електричних дротів. Для посилення використовуються додаткові ребра жорсткості, перемички, кронштейни.
• Траверси для ліній середньої напруги 1-35 кВ мають стандартний конструктив та забезпечують безпечну відстань між фазами. При проєктуванні враховується сила натягу дротів, щоб уникнути деформацій траверс під тиском навантажень.
• Низьковольтні лінії від 0,4 кВ оснащуються більш компактними траверсами – балками з гачками для кріплення одного або двох проводів. Такі конструктивні елементи лише підтримують дроти у заданому положенні, але не сприймають великих навантажень та натягу проводів.

Фланцеві вузли

Опори ЛЕП складаються з кількох конічних секцій висотою до 12 метрів. Для їх з’єднання використовуються два методи – телескопічна вставка та фланцевий монтаж. Перший спосіб використовується для невисоких опор середньої навантаженості, другий – для більш потужних опор високовольтних ЛЕП. З’єднання утворюється через фланці – круглі або квадратні диски з отворами під болтові стяжки. Два сталевих фланця приварюються до багатогранних стійок та стягуються між собою з утворенням надійного з’єднання – така схема використовується для стикування секцій та нарощування висоти опор, а також їх кріплення до фундаменту. Переваги фланцевого з’єднання:

• точне позиціонування конічних секцій без люфтів та відхилень від вертикальної осі;
• простий монтаж та можливість демонтажу конструкції для заміни окремих секцій;
• міцне стягування секцій, стійкість до високих експлуатаційних навантажень;
• високопродуктивне виготовлення на автоматизованих верстатах з ЧПУ.

Оголовки

Для монтажу траверс на перехідних та анкерних опорах ЛЕП встановлюється проміжний вузол – металевий оголовок, який надівається на верхівку опори та посилює конструкцію. Опори з оголовками використовуються в районах з підвищеними вітровими навантаженнями, на ділянках зміни напрямку лінії електропередачі, на високовольтних лініях з важким підвісним обладнанням та кількома рядами дротів. Використання оголовку посилює конструктив опори ЛЕП, зменшує ризики обриву проводів, дозволяє проводити ремонт верхівки та замінювати траверси без порушення цілісності основної стійки. Таке рішення збільшує термін експлуатації опор та покращує їх експлуатаційні характеристики. Оголовки можуть використовуватися для модернізації опори, якщо необхідно наростити висоту та збільшити відстань від проводів до землі. Така конструктивна схема дозволяє модернізувати ЛЕП, не вносячи змін в конструктив багатогранної стійки.

Хомути

Для кріплення комплектуючих до опор і траверс ЛЕП можуть використовуватися хомути – П-образні елементи з оцинкованого сталевого прутка або смуги з болтами-затяжками. Це простий та надійний спосіб монтажу електротехнічної апаратури та допоміжного устаткування – маркувальних табличок, освітлювальних приладів тощо. Хомут охоплює стійку або траверсу, міцно затягується болтами та фіксує стабільне положення. За допомогою хомута для опори ЛЕП можна кріпити конструктивні елементи без свердління та зварювання, не порушуючи цілісність опор і траверс. Метод спрощує монтаж, демонтаж та обслуговування деталей та обладнання.

Заземлення

Відповідно до Правил улаштування електроустановок ПУЕ всі металеві опори ЛЕП незалежно від рівню напруги потребують облаштування надійного заземлення – системи захисту, яка забезпечує відведення електричного струму в грунт при ризиках короткого замикання при пошкодженнях ізоляції проводів. Заземлення захищає людей від удару струмом, а опору – від аварійних ситуації та пожежної небезпеки. Працює в комплексі з грозозахисним тросом – він сприймає на себе удар блискавки, а заземлюючий контур відводить струм в землю.

Заземлювач складається з кількох металевих стрижнів, які заглиблюються в грунт на кілька метрів та розташовуються по контуру навколо опори. Вертикальні стрижні зі сталевої труби, арматури або смуги з’єднуються між собою горизонтальними провідниками, прокладеними на глибині під землею. Провідники контактують з металевою опорою ЛЕП та передають струм від стійки до заземлюючих стрижнів. Таким чином, заземлення ізолює металеві елементи, які першими опиняються під напругою під час короткого замикання або удару блискавкою. Для вимірювання опору заземлюючого контуру передбачено спеціальний контрольний вивід.

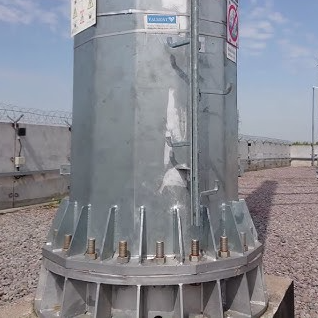

Закладні елементи

Металеві опори ЛЕП кріпляться до фундаменту через закладні елементи – металеві фланці, які заливаються в бетонну основу. Опора насаджується фланцевим вузлом на закладний елемент з анкерами та закріплюється гайками. Таке кріплення забезпечує високу міцність конструкції та стійкість до вітрових навантажень. Конструкція дозволяє демонтувати опору та встановлювати нову, не порушуючи цілісність фундаменту. Завдяки якісним закладним деталям опора ЛЕП зберігає стабільне вертикальне положення, усувається ризик зсуву та нахилу фланцевого монтажного вузла, який тримає всю опору. Забезпечується рівномірний розподіл та передача навантажень від стійки на фундамент. Якість виготовлення та монтажу закладних елементів визначає надійність та безпеку експлуатації опор ЛЕП.

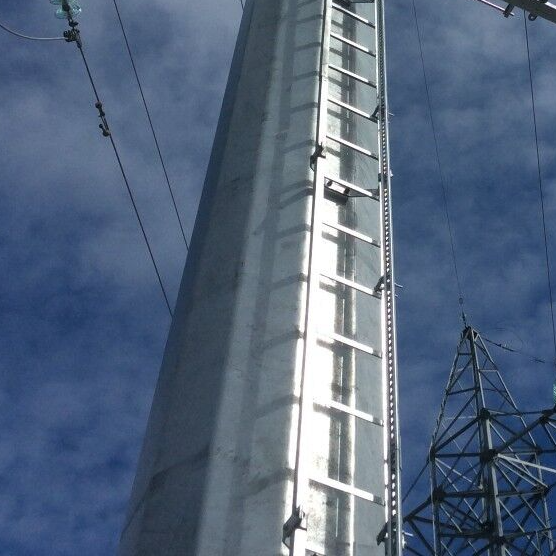

Драбини для обслуговування

Для якісного обслуговування високовольтної опори ЛЕП, яка має висоту в кілька десятків метрів, необхідно забезпечити стабільний доступ до траверс, оголовків, дротів, ізоляторів та іншого обладнання, розташованого на великій висоті. Щоб такі роботи були можливі без підйомної техніки, опора оснащується металевою драбиною, яка кріпиться до металевої стійки. Драбина складається з поперечних сходинок з рифленою поверхнею, вертикальних напрямних та перил з поручнями для безпечного пересування. На верхньому рівні та на проміжних відмітках встановлюються сервісні майданчики з металевими огородженнями. Драбина має модульний конструктив – монтується з кількох готових заводських секцій на об’єкті. Відповідно до вимог техніки безпеки обов’язково облаштування заземлення металевої драбини. Також проєктом може бути передбачено встановлення захисної дугової огорожі.

Анкерні болти

Для кріплення опори ЛЕП до фундаменту через фланцевий вузол використовуються анкерні болти – кріпильні елементи, які мають форму стрижнів з різьбленням. Анкери служать частиною закладного елементу – заливаються в фундамент під час бетонування та використовуються для з’єднання закладного фланця з фланцевим вузлом опори. Для стандартних експлуатаційних навантажень використовуються прямі болти. Для посилення конструкції застосовуються гнуті анкери з гаком. Якісні анкерні болти забезпечують надійність металоконструкцій, захищають від аварійних ситуацій, усувають ризики падіння опори ЛЕП під дією вітрових навантажень.

Ревізійний люк

Багатогранна опора виготовляється з гнутого сталевого листа, тож внутрішній простір залишається вільним та використовується для підведення кабельних вводів. Візуальний контроль та сервісне обслуговування здійснюється через ревізійний люк, вмонтований в корпус металевої стійки. Люк має жорстку раму, відкидну кришку на петлях, надійний антивандальний замок та ущільнювач по периметру для захисту від пилу та вологи. Наявність ревізійного люку дозволяє усувати деякі технічні несправності без підйому на висоту.

Виготовлення комплектуючих для ліній електропередач

Наша компанія ДП-Україна виготовляє комплектуючі для будівництва ЛЕП різних масштабів під ключ:

• Магістральні лінії електропередач – мережі середньої та високої напруги 110-750 кВ для передачі електроенергії між об’єктами. Опори піддаються підвищеним навантаженням, тримають важке обладнання та витримують сильний натяг дротів, адже розташовуються на великих відстанях одна від одної. В таких умовах використовуються високі багатогранні стійки з 12 та більше гранями, посилені фундаменти, траверси та закладні елементи.
• Розподільчі мережі – лінії передачі енергії 0,4-110 кВ від підстанцій до житлових будинків, підприємств та інших споживачів електроенергії. Встановлюються опори середньої висоти, комплектуючі мають стандартний конструктив.
• Об’єкти промисловості та енергетики – внутрішні мережі на підприємствах та енергетичних об’єктах. Опори розташовуються більш компактно, але часто потребують посиленого антикорозійного захисту для забезпечення стійкості до агресивних впливів, перепадів температур та абразивних навантажень.

Вимоги стандартів та сертифікація

Проєктування, виготовлення та монтаж комплектуючих ліній електропередачі регламентується державними та міжнародними стандартами, будівельними нормами. Дотримання нормативних вимог є важливою умовою безпечного та довговічного функціонування опор ЛЕП:

• ДСТУ Б В.2.6-194:2013 Сталеві конструкції. Опори повітряних ліній електропередавання. Додаткові вимоги до проектування.
• ДСТУ EN 50341-1:2022 Повітряні електричні лінії змінного струму понад 1 кВ. Частина 1. Загальні вимоги.
• ДСТУ IEC 60826:2024 Повітряні лінії електропередавання. Критерії проєктування.
• ДБН В.2.6-198:2014 Сталеві конструкції. Норми проектування.
• ДСТУ EN ISO 1461:2024 Покриття, нанесені методом гарячого цинкування на вироби із чавуну та сталі. Технічні вимоги та методи випробування.
• ДСТУ ГОСТ 24379.1:2008 Болти фундаментні. Конструкція і розміри.
• Правила улаштування електроустановок ПУЕ.

Антикорозійний захист і довговічність

Для захисту металевих опор ЛЕП від корозії використовується технологія гарячого цинкування – занурення металоконструкції у розплавлений цинк при температурі 460 градусів. На поверхні формується тонкий захисний шар, який служить бар’єром від кородуючих агресивних факторів та усуває ризики розвитку електрохімічної корозії. Опори ліній електропередавання працюють у складних умовах, піддаються цілодобовому впливу вологи та перепадів температур, тому антикорозійний захист є обов’язковим етапом технології виготовлення. Цинкове покриття забезпечує катодний та бар’єрний захист, має здатність до самовідновлення, захищає метал не тільки від іржі, а й від механічних пошкоджень. Термін експлуатації оцинкованих опор ЛЕП перевищує 60 років.

Монтаж і обслуговування

Опори постачаються на об’єкт в повній комплектації, до якої входять секції металевої стійки, траверси, фланцеві вузли, хомути, оголовки, закладні деталі з анкерними болтами, елементи заземлення, драбини та сервісні майданчики. Відносно невелика вага металевих опор порівняно з бетонними спрощує монтажні роботи – секції збираються фланцевими вузлами або телескопічним способом. Опора встановлюється на бетонний фундамент з кріпленням анкерними болтами та гайками. На верхівку готової опори встановлюються траверси, які утримують електричні дроти, арматуру та ізолятори. На завершальному етапі встановлюється ревізійний люк та сервісні драбини. Болтові з’єднання в конструктиві опори ЛЕП дають можливість часткового демонтажу комплектуючих для проведення ремонтних робіт. Планове обслуговування лінії електропередачі включає:

• візуальний огляд опори, перевірка металоконструкцій на цілісність;
• контроль міцності затяжки болтових з’єднань;
• перевірка зварних швів;
• контроль цинкового покриття;
• оцінка вертикальності розташування стійки, перевірка на наявність перекосів;
• обслуговування траверс, хомутів та інших комплектуючих;
• вимірювання опору заземлення, перевірка стану грозозахисту;
• проведення сервісних робіт через ревізійні люки;
• контроль цілісності драбин і технічних майданчиків.

Замовити комплектуючі ЛЕП від виробника

Наш завод ДП-Україна займається виробництвом металоконструкцій для енергетики – виготовляємо комплектуючі опор ЛЕП, надаємо послуги проєктування, доставки і монтажу. Постачаємо обладнання для будівництва металоконструкцій ЛЕП – багатогранні стійки, траверси, оголовки, фланцеві вузли, закладні елементи, хомути, заземлення, ревізійні люки, металеві драбини. У нас можна замовити опору під ключ або окремі комплектуючі ліній електропередачі для ремонту та реконструкції існуючих мереж. Маємо сучасне автоматизоване виробництво та власну лінію цинкування для нанесення антикорозійного цинкового покриття, яке збільшує термін експлуатації та підвищує надійність ЛЕП. Реалізуємо індивідуальні проєкти, гарантуємо якість та стислі терміни виконання. Для розрахунку ціни – скористайтеся контактами: info@gmt.net.ua, (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11.

FAQ

Чи можна замовити комплектуючі за індивідуальними кресленнями?

Так, ми можемо розробити індивідуальні креслення за технічним завданням, виготовити комплектуючі ЛЕП за вашою документацією або за типовими проєктами.

Які основні види комплектуючих для ЛЕП використовуються найчастіше?

Обов’язкові елементи, без яких не проходить будівництво ЛЕП – металеві стійки і траверси, які забезпечують основний функціонал, утримують електричні дроти та обладнання.

Як правильно підібрати оголовок для конкретної опори?

Вибір оголовка залежить від типу та діаметру опори, напруги лінії, умов експлуатації, конструктиву траверс. Звертайтеся – ми підберемо оптимальні комплектуючі для ваших опор.
