Характеристики опор ЛЕП: висота, вага, відстань між опорами

Опубліковано: 03 Червня 2024

Повітряні лінії електропередачі призначені для передачі та розподілу електроенергії по електричних дротах, протягнутих на певній висоті над землею. ЛЕП класифікуються за шкалою напруги від 0,4 до 1150 кВ та діляться на кілька груп.

• Лінії напругою вище 500 кВ використовуються для з’єднання кількох окремих енергосистем. Протяжність таких ЛЕП може становити 1200-2000 кілометрів.
• Зв’язок між кількома електростанціями всередині енергосистеми та передачі енергії від цих електростанцій до розподільчих пунктів відбувається через магістральні лінії високої напруги до 330 кВ. Такі лінії можуть бути прокладені на дистанції в сотні кілометрів.
• Для електропостачання населених пунктів та підприємств використовуються розподільні лінії напругою 35-150 кВ, їх протяжність може сягати 10-20 кілометрів.
• Споживачі отримують електроенергію через ЛЕП до 20 кВ. Лінії напругою вище 1 кВ називаються високовольтними.
• Низьковольтні лінії до 1 кВ мають використовуються для передачі енергії в містах і селищах на невеликі відстані 1-2 км.

Конструктивні складові повітряних ЛЕП

Опори ЛЕП. Виконують функцію несучої конструкції, сприймають натяжіння дротів та вагу арматури. Діляться на проміжні, анкерні, кутові, кінцеві та спеціальні залежно від місця розташування.

Арматура та ізолятори. Електричні дроти кріпляться до стовпів через траверси та лінійну арматуру. Ізолятори та гірлянди ізоляторів створюють електричний опір між дротами та конструкцією стовпів, забезпечуючи ізоляцію металу.

Захист. В конструктив опор ЛЕП входять захисні елементи – обмежувачі перенапруги, блискавкозахисні троси, вузли заземлення, розрядники. Встановлення захисних приладів створює умови для безпечного функціонування електричних ліній за будь-яких погодних та кліматичних умов.

Конструкції та характеристики опор ЛЕП

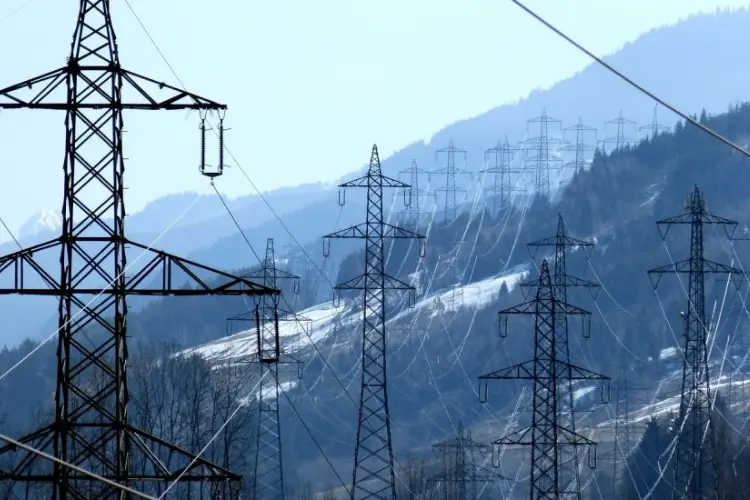

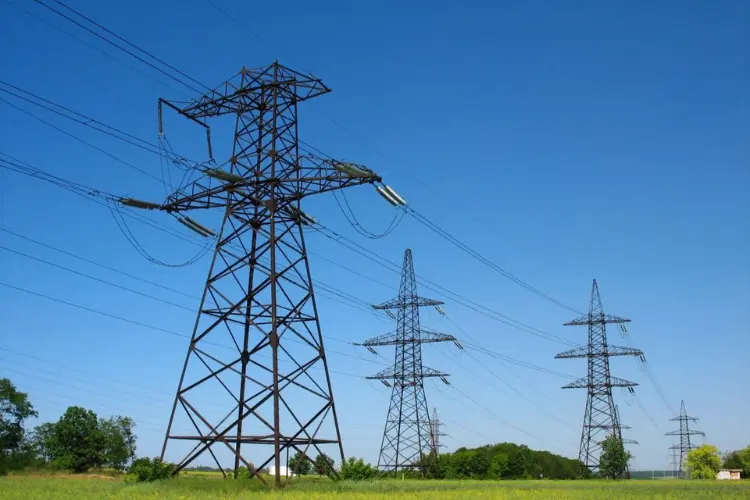

Опори ЛЕП служать основним конструктивним елементом лінії електропередачі. Виготовляються з різних матеріалів – металу, залізобетону, дерева. Металеві опори мають гратчасту або багатогранну конструкцію. Опори встановлюються на фундамент та передають на нього експлуатаційні навантаження від ваги обладнання, натяжіння дротів, сили вітру, ваги ожеледі. В Україні дерев’яні опори встановлюються переважно на низьковольтних лініях 0,4 кВ. ЛЕП до 10 кВ будують на залізобетонних опорах. Лінії напругою від 35 кВ можуть бути комбінованими – проміжні опори виготовляють з залізобетону, анкерні – з металу. Чим вище напруга, тим частіше можна побачити міцні металеві опори – гратчасті та багатогранні з оцинкованої сталі, адже такі конструкції є найбільш надійними та стійкими до високих механічних і вітрових навантажень. Сталеві опори ЛЕП простіші у монтажі і транспортуванні, мають меншу вагу та найдовший термін експлуатації. Тому перспективним напрямком розвитку сучасної енергетики є заміна зношених дерев’яних та залізобетонних електричних стовпів на легкі та міцні сталеві опори ЛЕП з цинковим антикорозійним покриттям.

Відстань між опорами ЛЕП

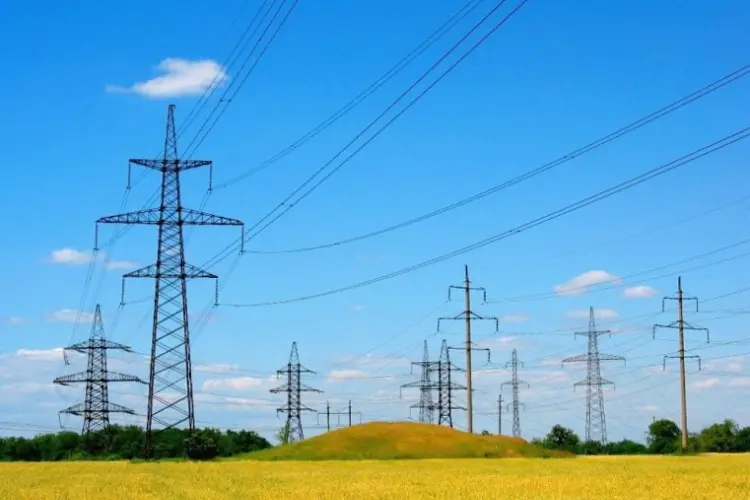

При проектуванні повітряних опор ЛЕП використовується наступна термінологія: відстань між осями двох опор ЛЕП – це довжина прольоту, дистанція між сусідніми проміжними опорами – проміжний проліт, між анкерними опорами – анкерний проліт. Якщо дроти проходять над спорудою або природним об’єктом – це перехідний проліт. Якщо лінія змінює свій напрямок, встановлюється кутова опора з відповідним кутом повороту ЛЕП.

На якій відстані встановлюються опори ЛЕП? Відстань між опорами ліній електропередачі залежить від напруги мережі. Орієнтовні значення:

• 0,4…1 кВ – відстань між опорами ЛЕП 40…50 м;
• до 10 кВ – довжина прольоту між електричними стовпами від 80 м;
• до 35 кВ – проліт опор ЛЕП до 200 м;
• до 110 кВт – опори ЛЕП розташовуються на відстані до 250 м;
• до 330 кВ – крок опор ЛЕП до 400 м;
• до 500 кВ – відстань між електричними стовпами до 450 м;
• від 750 кВ – дистанція між опорами ЛЕП може сягати 700 м.

Точна довжина прогону між опорами ЛЕП визначається не тільки параметрами напруги, а й залежно від умов проекту – місця розташування лінії, її функціонального призначення, кліматичних особливостей регіону, рельєфу місцевості. Враховується інтервал провисання дротів, наявність споруд та природних перешкод. Наприклад, електричні стовпи вздовж дороги у житловому приватному секторі розташовуються з кроком 30-50 метрів. Відстань від рівню землі до нижніх дротів коливається в межах 6…17 метрів залежно від довжини прольоту та висоти опор. У безлюдній місцевості можливо зменшення цієї висоти до 3,5 м.

Безпечна відстань від опор ЛЕП до житлових будинків

При плануванні ділянки під забудову обов’язково враховуються нормативи відстані ліній електропередачі до житлових та нежитлових об’єктів. На скільки метрів можна жити від високовольтних ЛЕП? Цей параметр регламентують державні санітарні норми. Чим вища напруга лінії, тим більша територія охоронної зони має відділяти ЛЕП від житлових об’єктів. Для ліній 0,4 кВ достатньо 2 метрів, ЛЕП 35 кВ мають відстояти від будинків на 15 метрів, 330 кВ – не менш ніж 25 метрів. Лінії високої напруги 750 кВ не можна будувати ближче ніж 40 метрів до житлової забудови. Також нормативи регламентують мінімальні відстані від опор ЛЕП до дерев, трубопроводів, газопроводів, каналізаційних споруд, заправок, автомобільних доріг, залізниць та інших об’єктів, на які може вплинути потужне електромагнітне поле високовольтної лінії.

Якщо немає можливості віднести місце розташування будівлі від ЛЕП, використовуються спеціальні захисні екрануючі конструкції. Нежитлові об’єкти можуть розташовуватися ближче – для ЛЕП 20 кВ від 2 метрів, для ліній до 110 кВ – від 4 метрів, для 220 кВ – від 6 метрів. Прокладати дроти повітряних ліній електропередачі над житловими будинками, дитячими установами, навчальними закладами заборонено. Професійні проектувальники враховують ці особливості, але приватні господарі при самостійному будівництві нерідко припускаються помилок. Щоб уникнути проблем, потрібно враховувати вимоги будівельних норм та довіряти проектування професіоналам.

Висота опор ЛЕП

Висота – це один з ключових конструктивних параметрів опор ЛЕП, який визначається залежно від:

• рівню напруги електричної мережі;
• типу опори та її функціонального призначення;
• дистанції між осями опор;
• кліматичних особливостей регіону;
• характеру рельєфу;
• наявності природних перешкод на території;
• розташування інженерних споруд під дротами ЛЕП.

На довжину стовпа опори ЛЕП впливає напруга лінії – чим більше цей параметр, тим вище мають розташовуватися дроти від землі. Висота опор збільшується на лініях з великими прольотами для компенсації розрахункового провисання дротів. Якої висоти має бути опора ЛЕП – визначає проектувальник. Орієнтовна висота опор ЛЕП залежно від напруги: низьковольтні лінії до 1 кВ – 7-9 метрів, високовольтні до 35 кВ – 12 метрів, 150 кВ – 16 метрів, 500 кВ – до 30 метрів, 750 кВ – більше 40 метрів. Забезпечити міцність та надійність електричного стовпа при максимальній висоті можна лише з використанням металевих опор ЛЕП – легких конструкцій, стійких до експлуатаційних навантажень. Залізобетонні та дерев’яні електричні стовпи можуть мати лише малу або середню висоту.

Вага опор ЛЕП

Одне з розповсюджених питань серед наших замовників – скільки важить опора ЛЕП. Цей параметр важливо знати для організації доставки та монтажних робіт, для вибору підйомно-транспортного обладнання. Вага розраховується під час проектування та залежить від напруги, обраного матеріалу і типу опори ЛЕП (проміжна, анкерна, кутова, кінцева, відгалужувальна, перехідна, перехресна або інша). Лінії високої напруги є більш масивними та важкими конструкціями. Тип опори визначає особливості конструктиву і матеріалоємність споруди, що напряму впливає на її масу.

Різні типи електричних стовпів розраховані на різне навантаження від натяжіння дротів і тросів, від ваги арматури, ізоляторів та іншого обладнання, від сили вітру. Наприклад, анкерні опори ЛЕП сприймають більше навантаження, тому мають посилену більш важку конструкцію. Кінцеві – навантажуються лише з одного боку, що також впливає на конструктив та масу. Вага опори лінії електропередачі напряму залежить від матеріалу: залізобетонні конструкції є більш масивними та важкими, металеві – мають меншу вагу, особливо при застосуванні багатогранних конічних стовпів з тонколистової сталі. Саме невелика вага є однією з суттєвих переваг сталевих опор ЛЕП. Декілька відсотків маси додає оцинковка – антикорозійне покриття, отримане методом гарячого цинкування. Тож щоб правильно визначити масу опори ЛЕП, потрібно врахувати багато факторів – це може зробити лише досвідчений інженер.

Точна вага, висота та відстань між опорами ЛЕП розраховуються при проектуванні, але попередню орієнтовну оцінку можна зробити вже на етапі консультацій та формування технічного завдання. Наша компанія надає послуги проектування, виготовлення та монтажу металевих опор ЛЕП будь-яких габаритів з оцинкованої сталі. Якщо хочете отримати індивідуальний розрахунок та дізнатися, скільки буде важити опора ЛЕП для вашого проекту – звертайтеся до наших спеціалістів.
