Геошурупи для фундаменту

Опубліковано: 05 Серпня 2025

Фундамент на геошурупах – це сучасне рішення, яке застосовується в будівництві малоповерхових будівель, модульних споруд, технологічних установок в галузях енергетики, дорожньої інфраструктури, промисловості, сільського господарства. Геошурупи – це удосконалена модель традиційних гвинтових паль для монтажу фундаментів без заливки бетону. Фундамент на геошурупах простий та швидкий у монтажі, витримує високі експлуатаційні навантаження, підходить для різних ґрунтів. Вигідна ціна геошурупів для фундаменту робить таке конструктивне рішення доступним не тільки в комерційному застосуванні, а й в приватному будівництві.

Як влаштовані геошурупи – гвинтові палі нового покоління

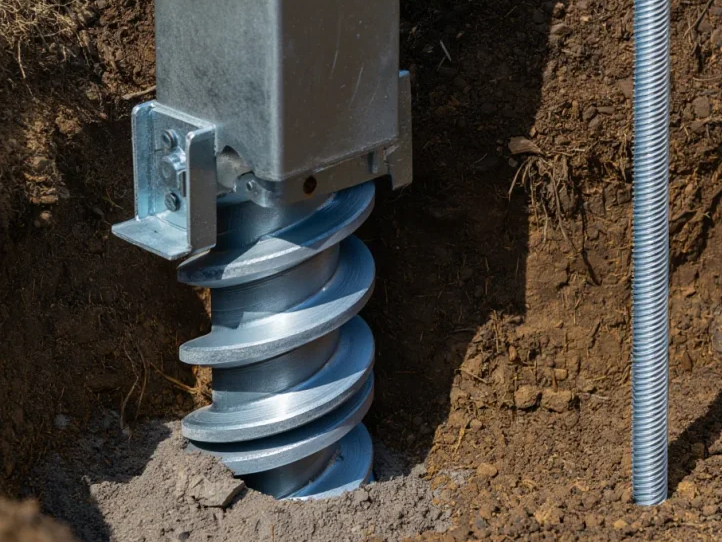

Геошуруп складається з трьох частин – циліндричного стовбура, гвинтового шнека та гострого конусного наконечника для занурення в ґрунт. Несучою основою служить центральна труба з гвинтовими лопатями, розташованими по спіралі. Багатовитковий гвинтовий шнек виконує головну функцію – забезпечує плавне та легке загвинчування палі в ґрунт з ефективним розрізанням земляних мас. Під час вкручування ґрунт не виймається, а ущільнюється, за рахунок чого забезпечується висока стабільність та міцність фіксації фундаментних опор. Верхівка встановленої палі оздоблюється оголовком – монтажним вузлом, до якого кріпиться ростверк будівельної споруди. Легкі геошурупи загвинчуються вручну, великі – за допомогою електроінструменту, гідравлічних установок або спецтехніки.

Види геошурупів

Геошурупи можна поділити на кілька груп залежно від призначення, форми оголовка, довжини та діаметру палі, виду захисного покриття. Рішення по вибору геошурупів приймає інженер на основі розрахунків з урахуванням типу будівельної конструкції, експлуатаційних навантажень, характеристик ґрунту.

За призначенням

Геошурупи можна поділити на кілька груп залежно від сфери застосування:

• Житло, комерція, промисловість. Геошурупи для фундаментів житлових, промислових, комерційних будівель – каркасних споруд, малоповерхових житлових та нежитлових будівель, модульних теплиць, складів, безкаркасних ангарів, цехів, офісів, гаражів, дач, бань, лазень, лабораторій, гаражів, дерев’яних котеджів.
• Інфраструктура. Геошурупи для монтажу об’єктів дорожньої, енергетичної, муніципальної інфраструктури – дорожніх та мостових огороджень, світлофорів, знаків, ліхтарів, опор ЛЕП, телекомунікаційних веж, опор контактних мереж, щогл мобільного зв’язку, зупинок громадського транспорту, пандусів, кіосків, рекламних щитів, обладнання дитячих майданчиків, сцен, причалів, пірсів тощо.

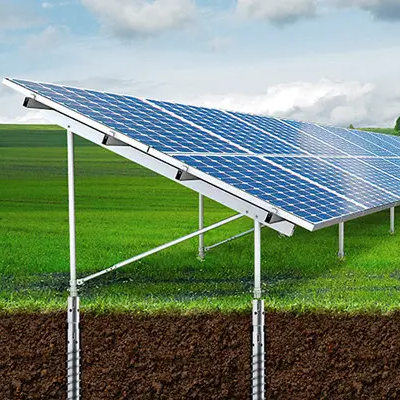

• Енергетика. Геошурупи для встановлення сонячних та вітрових електростанцій – опори СЕС, фундамент на гвинтових палях для вітрогенераторів, фотоелектричних панелей та керуючого обладнання об’єктів альтернативної енергетики.
• Благоустрій. Геошурупи для об’єктів ландшафтного дизайну, обладнання парків і скверів – малих архітектурних форм, металевих парканів, навісів, воріт, сходових маршів, альтанок, прибудов, скульптур, терас, веранд, квітників, опор паркового освітлення, ігрового та спортивного обладнання, павільйонів, гойдалок.

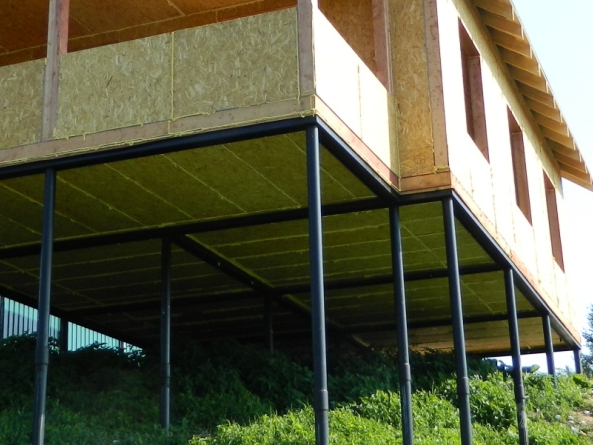

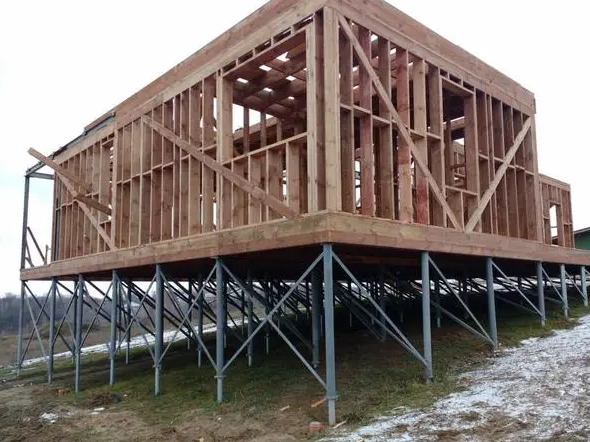

Всі ці споруди та конструкції монтуються на геошурупи – опорою служить міцний та простий у монтажі фундамент на гвинтових палях. Широкий вибір конструктивних рішень дозволяє обирати геошурупи для застосувань різної складності – від тимчасових конструкцій та невеликих ландшафтних об’єктів до капітальних будівель, промислових споруд та інфраструктурних установок.

За формою оголовка

Залежно від форми оголовка геошурупи поділяються на кілька груп:

• плоский фланцевий оголовок круглої, прямокутної або багатокутної форми з отворами для кріплення;
• трубчастий оголовок з радіальними гвинтами для фіксації вертикальних опор, стовпів, щогл;
• оголовок-скоба U-подібної форми для кріплення дерев’яних балок і металевого профілю;
• різьбовий оголовок з можливістю регулювання рівню розташування фундаменту.

За довжиною та діаметром

Довжина палі визначається умовами експлуатації, габаритами будівельної споруди та властивостями ґрунту. Короткі геошурупи довжиною до 800 мм використовуються для монтажу легких металоконструкцій та тимчасових споруд. Більш масивні будівельні, енергетичні, промислові, інфраструктурні конструкції монтуються на геошурупи довжиною понад 1,5 метри. Для монтажу капітальних будівель та промислових об’єктів з високими експлуатаційними навантаженнями використовуються фундаменти на геошурупах довжиною 3,5…6 метрів і більше. Діаметр геошурупів для фундаментів – від 57 до 325 мм, товщина стінки центральної труби відповідає стандартам ДСТУ 10704-91 та ДСТУ 8732-78 для електрозварних та безшовних труб відповідно. Чим більше діаметр геошурупа, тим вищі навантаження він витримує.

За типом захисного покриття

Гвинтові палі постійно контактують з ґрунтом та вологою, тому мають бути надійно захищені від корозії. Оптимальний спосіб захистити геошурупи для фундаменту від появи іржі – гаряче цинкування в комбінації з полімерним порошковим покриттям.

• Оцинковані геошурупи. Для антикорозійного захисту використовується технологія гарячого цинкування – заготовка занурюється у розплавлений цинк, на поверхні утворюється міцне та довговічне захисне покриття.
• Гвинтові палі з порошковим покриттям. Для посилення антикорозійних властивостей та покращення естетики на поверхню наноситься полімерне покриття методом порошкового фарбування в кольорах RAL.

Переваги гвинтового фундаменту порівняно з бетонним

• Відсутність бетонних та земляних робіт. Для монтажу гвинтового фундаменту достатньо вкрутити геошурупи в ґрунт, відрегулювати їх довжину та встановити оголовки відповідної конструкції. Роботи виконуються без виймання ґрунту, без перекопування земельної ділянки, без підготовки та заливки бетонних сумішей, без порушення естетики ділянки.
• Простий монтаж. Монтаж виконується в кілька простих етапів – розмітка, загвинчування паль, регулювання висоти, встановлення оголовків. Відсутність земляних та бетонних робіт спрощує монтаж, дозволяє будувати фундамент на геошурупах у найкоротші терміни від 1-2 днів залежно від масштабів та складності конструкції.
• Монтажні роботи без шкоди для ландшафту. Маленьки палі загвинчуються ручним способом, більш масивні – вкручуються спеціальними інструментами. При будь-яких способах монтажу роботи проводяться точково, локально та обережно. Це дозволяє монтувати металоконструкції, будівельні споруди, технологічні установки на існуючих майданчиках без шкоди для рельєфу.
• Надійний фундамент на складних ґрунтах. Вертикальні гвинтові палі зі спіральними лопатями вкручуються в ґрунт, утрамбовують земляні маси та фіксуються у стабільному положенні. Технологія дозволяє закладати гвинтові фундаменти на м’яких та вологих ґрунтах, в тому числі на піщаних, торф’яних, глиняних. Геошурупи можна монтувати поблизу водойм, на схилах, на заболочених ділянках. Властивості ґрунту враховуються на етапі проектування – для цього проводиться аналіз інженерно-геологічних вишукувань. З додатковим бурінням можна встановити геошурупи навіть у скелястий ґрунт.
• Навантаження одразу після монтажу. При правильному проектуванні фундамент на геошурупах витримує високі експлуатаційні навантаження. Не потрібно чекати, поки застигне бетон, адже бетонних робіт немає. Не обов’язково обирати спеціальну погоду чи температурний режим для монтажних робіт. Просто загвинчуємо палі, встановлюємо оголовки та одразу переходимо до монтажу споруди.
• Вигідна ціна геошурупів. Вартість фундаменту на гвинтових палях є вигідною та доступною як для промислового застосування, так і для приватних замовлень – будівництва гаражів, дач, теплиць, огорож. Використання відносно недорогих та простих у монтажі геошурупів підвищує рентабельність будівельних проектів. Оцинковані гвинтові палі мають довгий термін експлуатації та не потребують ремонту, завдяки чому знижуються експлуатаційні витрати.

Захист гвинтової палі від корозії

Для захисту геошурупів від корозії використовується метод гарячого цинкування. Технологія передбачає занурення заготовки у розплавлений цинк при високій температурі. Цинк вільно обволікає всі поверхні геошурупа, покриває ділянки складної форми та утворює тонке захисне покриття. Оптимальна товщина гарячого цинкування геошурупів – 50…70 мкм, для складних умов експлуатації можна нанести цинковий шар до 200 мкм. Такий метод забезпечує надійний захист геошурупів на кілька десятиріч. Переваги гарячого цинкування геошурупів:

• висока ефективність захисту, стійкість цинкового покриття до вологи, хімікатів, ультрафіолету та інших чинників хімічної та електрохімічної корозії;
• якісне покриття, швидке нанесення методом занурення, рівномірний розподіл цинку по всім поверхням;
• контроль товщини та якості захисного покриття з урахуванням технічних вимог, випробування цинкового шару на міцність і стійкість до пошкоджень за стандартом ISO 1461;
• доступна ціна антикорозійної обробки геошурупів за рахунок високої автоматизації та продуктивності процесу.

Розрахунок кількості, діаметру та глибини геошурупів

Якісно розрахувати фундамент на геошурупах може тільки досвідчений інженер – для цього спеціаліст аналізує конструктивні особливості споруди, характеристики ґрунту, місце розташування об’єкту, експлуатаційні навантаження та інші фактори. На основі цього проводяться інженерні розрахунки, розробляється проектна документація – тільки такий підхід гарантує надійність, міцність і довговічність геошурупів. Наведемо спрощені рекомендації для орієнтовного розрахунку фундаменту на геошурупах – отримані дані мають бути обов’язково узгоджені з проектувальником. Звернувшись в нашу компанію, ви можете індивідуально розрахувати геошурупи для вашого проекту.

При виборі довжини, діаметру та кількості геошурупів враховується загальне навантаження – вага споруди із запасом міцності:

N​ = G + S,

де N – загальне експлуатаційне навантаження, G – вага споруди (металоконструкцій, оздоблення, інженерних систем, обладнання тощо), S – запас міцності, який враховує вітрові, снігові та інші навантаження.

Поділивши загальне навантаження на несучу здатність одного геошурупа, отримуємо потрібну кількість гвинтових паль. Кількість геошурупів:

n = N / R,

де N – загальне навантаження на споруду, R – несуча здатність одного геошурупа з урахуванням типу та характеристик ґрунту.

​Таблиця для орієнтовного розрахунку геошурупів для фундаменту

Як відбувається монтаж геошурупного фундаменту

Фундамент на геошурупах монтується в кілька етапів:

• розмітка ділянки, визначення точок розташування гвинтових паль;
• загвинчування геошурупів в ґрунт одним зі способів – вручну, електричним чи гідравлічним інструментом або спецтехнікою залежно від діаметру та довжини палі;
• встановлення оголовків, коригування рівню розташування монтажних поверхонь;
• контроль точності вертикальної осі геошурупа;
• встановлення ростверку чи іншої конструкції для монтажу основної споруди.

Робота в кам’янистому ґрунті може потребувати попереднього буріння та формування отвору – це підвищує точність монтажу та усуває ризики зміщення, поломки, деформації геошурупа в контакті з твердими породами.

Чи можна поєднувати геошурупи з іншими типами фундаменту?

Геошурупи можна поєднувати з іншими видами фундаменту, якщо цього потребує проект. Таке рішення може бути прийнято інженером, якщо потрібно об’єднати кілька видів навантажень, побудувати об’єкт на складних комбінованих ґрунтах, оптимізувати собівартість будівництва. Комбінування різних конструктивних схем дозволяє не тільки правильно розподілити навантаження, а й уникнути зайвих витрат. Наприклад, основна частина будівлі встановлюється на бетонний чи монолітний фундамент, а прибудована тераса – на геошурупи. В такому випадку немає необхідності заливати дорогий бетонний фундамент на терасу – для цієї ділянки достатньо кількох недорогих гвинтових паль.

Гарантії та нормативи

Наша компанія ДП-Україна виготовляє геошурупи на власному виробництві для проектів різної складності – від легких тимчасових споруд до капітальних будівель та промислових об’єктів. Для уточнення деталей зв’яжіться з нами через форму на сайті. З питань придбання звертайтеся – зручним способом: info@gmt.net.ua, (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11. Звернувшись до нас, ви отримаєте:

• індивідуальне проектування, розрахунок діаметру, кількості, довжини геошурупів;
• виготовлення гвинтових паль з антикорозійним захистом гарячим цинкуванням на власному виробництві;
• послуги доставки геошурупів по всій Україні;
• монтаж фундаменту на геошурупах;
• контроль якості, випробування, здача в експлуатацію;
• вигідні ціна на геошурупи, повний пакет гарантій від надійного українського виробника.

Виготовлення і монтаж фундаментів на геошурупах регулюється державними нормативами: ДБН В.2.1-10-2018 “Основи і фундаменти будівель та споруд. Основні положення”, ДСТУ Б В.2.1-27:2010  “Основи та фундаменти споруд. Палі. Визначення несучої здатності за результатами польових випробувань”, ДСТУ EN ISO 1461:2024 “Покриття, нанесені методом гарячого цинкування на вироби із чавуну та сталі. Технічні вимоги та методи випробування”, ДСТУ Б В.2.6-199:2014 “Конструкції сталеві будівельні. Вимоги до виготовлення”, ДСТУ Б В.2.6-200:2014 “Конструкції металеві будівельні. Вимоги до монтажу”.
