Блискавкоприймачі та щогли блискавкозахисту

Опубліковано: 22 Листопада 2025

Блискавкоприймач – це основний компонент системи блискавкозахисту, який перехоплює та приймає на себе удар блискавки. Обладнання розташовується на значній висоті в кілька десятків метрів, щоб збільшити ймовірність потрапляння блискавки та захистити розташовані нижче житлові, промислові, інфраструктурні об’єкти. Блискавкоприймачі розташовуються на дахах будівель і споруд або на окремих щоглах. Надзвичайно високий струм блискавки від 20 до 200 кА відводиться в землю – в результаті навколишня територія, об’єкти, споруди та люди залишаються в повній безпеці.

Принцип роботи системи захисту

Основна задача блискавкозахисту – перехопити удар блискавки та відвести надпотужний електричний розряд в землю. Блискавка потрапляє в спеціально встановлену захисну конструкцію, яка складається з кількох компонентів:

• Блискавкоприймач – конструкція у вигляді тросу, штанги або сітки, яка розташовується в найвищій точці та першою зустрічається з блискавкою. Високий блискавкоприймач служить найкращою мішенню, приймає весь удар на себе, тому відіграє головну роль в системі блискавкозахисту.
• Блискавковідвід (струмовідвід) – металевий провідник з мінімальним опором для відводу електричного струму від приймача до землі. Служить безпечним шляхом для потужного заряду, щоб струм не торкнувся об’єктів, споруд, будівель, людей. Функцію струмовідводу може виконувати як окремий металевий дріт, так і конструкція сталевої щогли.
• Заземлювач – система металевих стрижнів, призначена для розсіювання електричного струму в грунті. Цей елемент гасить енергію блискавки, мінімізує напругу та повністю усуває її руйнівний вплив.

Без системи блискавкозахисту в небезпеці опиняються найвищі на території будівлі та споруди, об’єкти на відкритій місцевості, високі вежі, рослини, багатоповерхівки. Будівництво громовідводів захищає від пожеж, вибухів, коротких замикань, травмування людей та створює умови для безпечного перебування населення, роботи обладнання, функціонування інженерних мереж.

Види блискавкоприймачів

Для захисту різних об’єктів використовуються три види блискавкоприймачів – тросові, штангові, сітчасті. Конструкція блискавкоприймача визначається місцем розташування, висотою розміщення, способом кріплення, площею та радіусом захисту. На вибір конструктивних рішень впливає форма та категорія небезпеки об’єкту, на який встановлюється громовідвід. Штангові приймачі використовуються для локального захисту високих будівель, сітчасті – для прикриття заданої площини, тросові – для довгих лінійних об’єктів.

Штангові

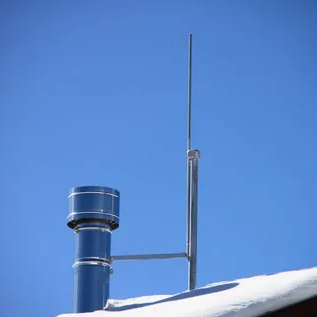

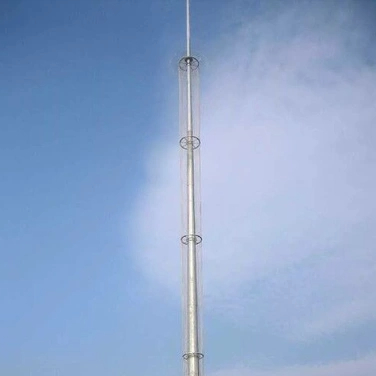

Штангові або штирьові блискавкоприймачі – це довгі металеві стрижні, які встановлюються на найвищій точці будівлі або на щоглі. Зона захисту має конічну форму, електричний розряд перехоплюється точково на верхівці штанги. Використовуються для захисту окремих споруд, будівель, інженерних об’єктів, розташованих на нижніх висотних рівнях безпосередньо під блискавкоприймачем. Також вбудовуються в конструктив енергетичних опор, щогл освітлення, веж мобільного зв’язку, щоб захистити телекомунікаційне обладнання, освітлювальні прилади, антени, ретранслятори від удару блискавки.

Тросові

Тросові блискавкоприймачі мають інший принцип дії: захисні металеві троси закріплюються між двома опорами та спрямовуються вздовж горизонтальних ліній. Встановлюються на існуючі споруди або на окремі металоконструкції. Використовуються у випадках, коли локального захисту недостатньо і довжина об’єкту перевищує горизонтальну проекцію захисної зони штангового приймача. Це оптимальний захист для довгих вузьких об’єктів – проводів ліній електропередачі, периметру будівель, довгих огорож, трубопроводів, естакад.

Сітчасті

Сітчасті блискавкоприймачі забезпечують захист заданої площини – найчастіше це дахи будівель, споруд, комерційних, логістичних, промислових об’єктів. Сітчасті системи зі сталевого дроту покривають всю площу об’єкту, забезпечуючи повний захист кожної ділянки від удару блискавки. Метод допомагає відвести удар від споруд, які мають велику площу, значну протяжність та складне планування. Використання сітчастого блискавкозахисту дозволяє обійтись без будівництва додаткових високих щогл або встановлення великої кількості штангових приймачів, здатних покрити велику площу.

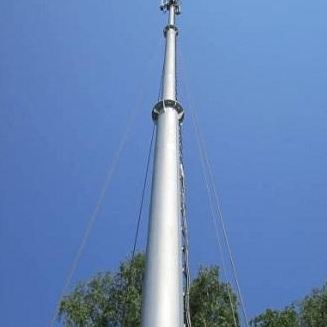

Виробництво багатогранних щогл блискавкозахисту

Окремостоячі щогли блискавкозахисту – це металеві опори конічної форми з багатогранним поперечним перетином. Такі конструкції відрізняються високою міцністю, стійкістю до вітрових навантажень, безпечною в експлуатації. На верхівці багатогранної щогли встановлюється вертикальний штирьовий блискавкоприймач. Встановлення окремостоячих щогл позбавляє необхідності ставити блискавкоприймачі на дахах будівель. Одна щогла закриває ділянку за принципом “парасольки” та замінює собою декілька невеликих громовідводів на покрівлях. В захищеній зоні можна будувати нові об’єкти – всі вони будуть знаходитися під захистом від єдиної щогли. Часто блискавкозахист монтується на існуючі щогли освітлення та мобільного зв’язку – таке поєднання функціоналу дає значну економію на виготовленні, проєктуванні та монтажі опор.

Матеріали виготовлення

Для виготовлення багатогранних щогл блискавкозахисту використовується конструкційна сталь S235 / S275 / S355 з захистом від корозії гарячим цинкуванням. Властивості та склад цих марок сталі відповідає вимогам міцності та електропровідності. Заготовкою для багатогранних опор служить листовий метал, який згинається на пресах з утворенням 6-12 вертикальних граней. Лінії згину зміцнюють конструкцію, роблять її стійкою до вітрових та снігових навантажень, підвищують несучу здатність опори. Гаряче цинкування формує на поверхні надійне антикорозійне покриття, завдяки чому щогла не іржавіє, не зношується, не деформується. Термін експлуатації оцинкованих щогл перевищує 50 років.

Висота

Висота щогли блискавкозахисту розраховується залежно від площі об’єкту, який потребує захисту. Чим вище вежа, тим більшу площу здатна захистити система. Діапазон висот – від 10 до 150 метрів. Низькі щогли підходять для локального захисту приватних будинків, сільськогосподарських споруд, складів. Опори середньої висоти встановлюються на виробничих цехах, автозаправних станціях, ангарах. Високі щогли захищають дата-центри, громадські об’єкти, аграрні комплекси, логістичні хаби, промислові підприємства.

Зони захисту

Зону захисту багатогранної щогли висотою h можна спрощено зобразити у формі конусу – в верхніх точках площа мінімальна, а найбільший радіус захисту розміщується на рівні землі. Площа покриття зони захисту визначається двома параметрами: висотою конуса hо і радіусом конуса на рівні землі rо. Всі об’єкти, які потрапляють в цю зону, захищені від удару блискавки. Більш обширна поверхня захисту формується за рахунок перекриття конусів, створених кількома щоглами. Кут від вершини блискавкоприймача узгоджується з класом захисту:

• І категорія захисту – найвищий рівень для пожежонебезпечних та вибухонебезпечних матеріалів;
• ІІ категорія захисту – високий рівень захисту для об’єктів з ризиком загоряння;
• ІІІ категорія захисту – стандартний рівень для більшості житлових об’єктів;
• IV категорія захисту – мінімальний рівень для об’єктів без ризиків для життя людей чи пошкодження критично важливого обладнання.

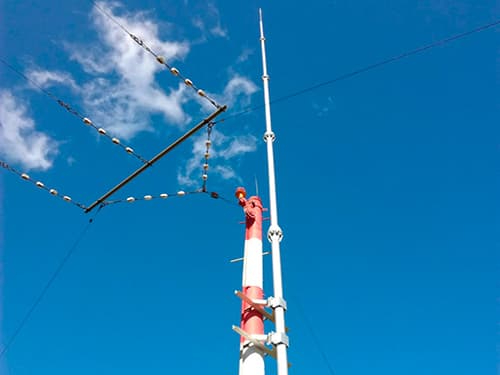

Ізольований блискавковідвід – проектування та розробка

Нормативи та стандарти

Проєктування, виготовлення і монтаж блискавковідводів регулюється державними стандартами і будівельними нормами:

• ДСТУ EN 62305-1:2012 Захист від блискавки. Частина 1. Загальні принципи;
• ДСТУ EN 62305-2:2022 Захист від блискавки. Частина 2. Управління ризиками;
• ДСТУ EN 62305-3:2021 Блискавкозахист. Частина 3. Фізичні пошкодження будівель (споруд) та небезпека для життя;
• ДСТУ Б В.2.5-38:2008 Інженерне обладнання будинків і споруд. Улаштування блискавкозахисту будівель і споруд.

Фундаменти та кріплення

Багатогранні щогли прості у монтажі – збираються з кількох конічних секцій телескопічним або фланцевим методом та встановлюються на залізобетонний фундамент. Конічна опора монтується на фланцевий вузол, який кріпиться до закладного елементу анкерними шпильками. Чим вище щогла, тим більше діаметр фланця – наприклад, якщо для 10-метрової щогли достатньо діаметру фланця 230 мм, то при висоті 40 метрів необхідно використовувати фланець 810 мм. Суттєве збільшення діаметру опорного елементу забезпечує високу міцність опори, усуває ризики опрокидування під дією вітрових навантажень, гарантує безпечну експлуатацію за будь-яких погодних умов.

Громовідвід і блискавичник – відмінності у термінах

Терміни громовідвід і блискавичник часто використовують в єдиному контексті, але вони мають дещо різне значення. Громовідвід (блискавковідвід) – це система захисту, яка складається з блискавкоприймача, струмовідводу і заземлення. Блискавкоприймач сприймає удар блискавки, струмовідвід відводить заряд в грунт, контур заземлення розсіює енергію та переводить її в безпечний стан. Вся система монтується на даху будівлі або встановлюється на окремій металевій щоглі – багатогранній металевій опорі  висотою в кілька десятків метрів. Блискавичником називають частину громовідводу – тросовий, штирьовий або сітчастий блискавкоприймач, який відповідає за перехоплення удару. Це більш вузький термін, який позначає лише одну складову системи блискавкозахисту.

Сфери застосування багатогранних щогл блискавкозахисту

Блискавкозахист встановлюється скрізь, де перебувають люди, функціонують об’єкти промисловості та інфраструктури, працюють інженерні мережі, зберігається обладнання, сировина, матеріали. Посилені вимоги захисту від блискавки застосовуються в місцях зберігання вибухо- та пожежонебезпечних речовин, легкозаймистих матеріалів, на стратегічно важливих об’єктах енергетики та критичної інфраструктури, при розміщенні будівель і споруд на великій відкритій місцевості. Сфери застосування:

• промислові та сільськогосподарські об’єкти;
• склади, ангари, елеватори, тваринницькі ферми;
• комерційні об’єкти, торгові центри, виставкові комплекси;
• об’єкти інфраструктури, транспортні вузли, аеропорти, вокзали;
• житлові будинки, котеджі, багатоповерхівки;
• АЗС, паркінги, адміністративні будівлі, господарські споруди;
• хімічні цехи, нафтобази, склади горючих та вибухонебезпечних речовин;
• трансформаторні підстанції, опори ЛЕП, вежі зв’язку і телекомунікації, опори освітлення;
• сонячні, вітрові, теплові електростанції;
• водонапірні башти, відкриті трубопроводи, шляхопроводи, естакади.

Монтаж та підключення системи заземлення

Заземлення забезпечує остаточне розсіювання енергії, утвореної від удару блискавки. Електричний заряд, прийнятий блискавкоприймачем, відводиться блискавковідводом та надходить в систему заземлення. Монтаж заземлення включає формування контуру з вертикальних електродів, з’єднаних між собою металевою смугою, яка виконує функцію провідника. Заземлюючий контур заглиблюється в грунт на кілька метрів – точна глибина розраховується залежно від висоти блискавкозахисної щогли та заданого радіусу захисту. Заземлення з’єднується зі струмовідводом. Для контролю роботи системи заземлення виводиться контрольний блок, який дає можливість вимірювати опір заземлення та порівнювати його з нормативним значенням. Після завершення налаштувань заземлюючий контур засипається грунтом. Така система забезпечує надійну та безпечну експлуатацію щогл блискавкозахисту, блискавкоприймачів на дахах та комбінованих систем, які поєднують в собі дві складові – блискавкоприймач та енергетичну опору ЛЕП, зв’язку, освітлення, телекомунікацій.

Термін служби та гарантія

Захист від корозії гарячим цинкуванням забезпечує термін експлуатації металевих щогл блискавкозахисту понад 40-50 років. Термін служби залежить від умов експлуатації, агресивних впливів, вітрових навантажень, кліматичних характеристик регіону. Найбільш довговічними є багатогранні щогли – вони витримують значні експлуатаційні навантаження, мають високу міцність на згин, не піддаються корозії завдяки нанесенню цинкового покриття. Звертаючись до нашої компанії ДП-Україна, ви отримуєте всі необхідні гарантії виробника. Ми гарантуємо якість гарячого цинкування, відсутність дефектів цинкового шару, міцність та заявлену несучу здатність щогли, відповідність параметрів конструкції узгодженим проєктним рішенням та вимогам стандартів, дотримання договірних умов протягом усього періоду реалізації – виготовлення, контролю якості, доставки, монтажу. Надаємо послуги гарантійного та післягарантійного обслуговування.

Вартість багатогранних щогл блискавкозахисту

Наша компанія займається виготовленням багатогранних щогл блискавкозахисту під ключ з оцинкованої сталі. Надаємо послуги розробки проєкту, виготовляємо металоконструкції на власному виробництві, захищаємо щогли від корозії гарячим цинкуванням, доставляємо та монтуємо об’єкти по всій Україні. Консультуємо замовників з вибору систем блискавкозахисту, виконуємо розрахунки, розробляємо індивідуальні конструкції, формуємо комплект креслень та специфікацій. Можливо поєднання функціоналу щогл блискавкозахисту, освітлення або телекомунікацій в одній конструкції. Ціна багатогранних щогл блискавкозахисту залежить від наступних параметрів:

• висота, діаметр, кількість граней опори;
• тип блискавкоприймача та заземлення;
• марка і товщина листової сталі;
• конструкція фундаменту;
• вимоги до оснащення – сервісні майданчики, сходи, ревізійні люки;
• необхідність комбінування з опорами освітлення.

Замовити розрахунок – звертайтеся: info@gmt.net.ua, (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11.

FAQ

Скільки коштує встановлення блискавковідводу?

Вартість розраховується індивідуально і залежить від типу системи, висоти розміщення, радіусу захисту, виду блискавкоприймача та заземлення та інших параметрів.

Яка висота блискавкоприймача потрібна для промислового підприємства?

Середній діапазон – 20…40 метрів залежно від площі підприємства і висоти споруд, але точна висота і кількість щогл розраховується для кожного проєкту індивідуально.

Як часто потрібні перевірки системи?

Контроль опору заземлення громовідводу проводиться раз на рік. Після аварійних ситуацій та стихійних лих система перевіряється позапланово.
