Выбор самотечного оборудования для элеваторов

♦

Опубликовано: 21 октября 2019

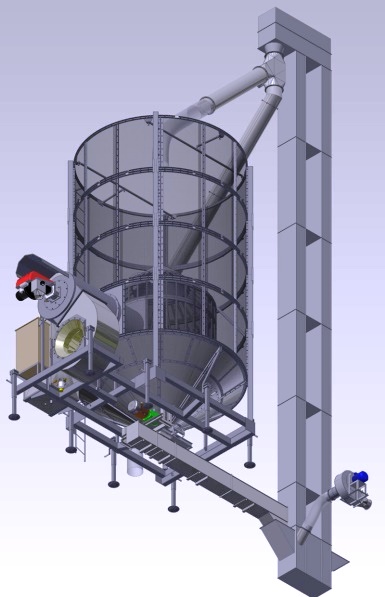

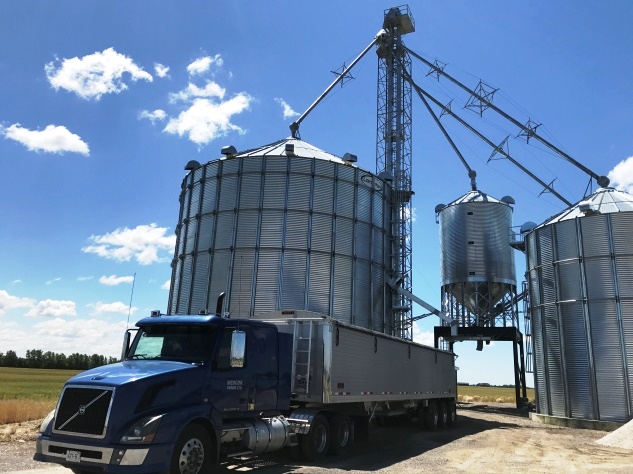

Самотечное оборудование предназначено для перемещения зерновой массы сверху вниз под действием силы тяжести. Основным компонентом самотечной системы служат стальные трубы круглого, прямоугольного или квадратного сечения. Также в состав конструкции входят переходные патрубки, вводы, фланцы, задвижки, клапаны, поворотные колена, тройники и т. д. Самотечные системы служат связующим звеном между транспортерами, зерносушилками, зернохранилищами и другими технологическими установками элеваторного комплекса.

Преимущества использования самотечного оборудования

Зерно под собственным весом перемещается в нужном направлении – этот процесс не требует внешних воздействий. Такая технология перемещения продукта обходится дешевле по сравнению с механизированными конвейерами. Поэтому если позволяет технологическая схема, при выборе способа транспортировки зерна предпочтение отдается самотечным системам. При правильном определении параметров и конструктива самотеков можно существенно снизить затраты на строительство элеваторного комплекса без ущерба для его производительности.

Как правильно выбрать конструктив самотеков?

При выборе самотечного оборудования учитываются следующие критерии.

Пропускная способность и скорость перемещения зерна. Эти параметры определяются исходя из общей производительности комплекса. Если система состоит из сложного сочетания самотечных труб, то определить пропускную способность каждой из них можно специальными инженерными расчетами. При проектировании самотеков важно учитывать место расположения и назначение труб – доставка влажного зерна или отвод высушенного продукта. Скорость движения зерновой массы зависит от угла наклона трубы и исходного состояния продукта: зерно повышенной влажности перемещается медленнее. Если нужно нарастить скорость, увеличивается угол наклона трубы. Если, наоборот, продукт перемещается слишком быстро, то во избежание чрезмерного боя зерна предпринимаются специальные меры. На участках с повышенным риском боя зерна устанавливаются гасители скорости или меняется траектория перемещения продукта. Если самотек спроектирован правильно, то проблем со скоростью возникать не должно.

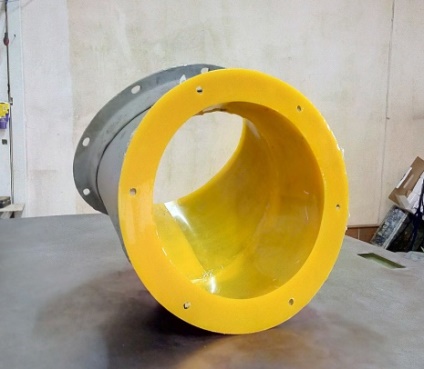

Футеровка. Под воздействием движущихся потоков тяжелой зерновой массы рабочие поверхности самотеков постепенно изнашиваются. Для снижения износа особо ответственные участки труб футеруются полиуретаном.  Этот материал противостоит абразивному воздействию и продлевает срок эксплуатации самотеков. Кроме того, футеровка снижает бой зерна и позволяет получить более качественный продукт.

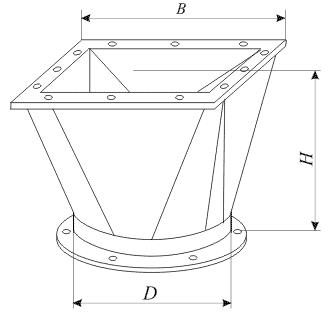

Форма сечения. Трубы круглого сечения дешевле в изготовлении по сравнению с квадратными и прямоугольными аналогами. Такой вариант зачастую выбирают при необходимости снизить стоимость строительства элеваторного комплекса. Все трубы со временем изнашиваются в нижней части в месте контакта зерновой массы с металлом. Чтобы снизить такой износ и продлить срок эксплуатации круглой трубы, ее периодически поворачивают вокруг своей оси. Таким способом удается равномерно распределить нагрузку по всей внутренней поверхности самотека. В случае с квадратными и прямоугольными трубами проблема может быть решена иначе – путем установки съемного днища.

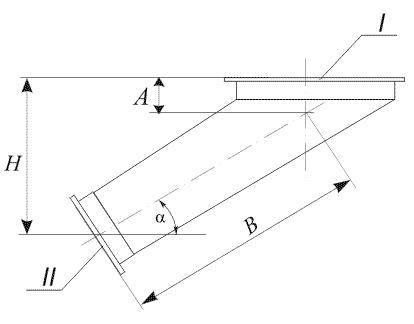

Угол наклона. Как мы писали выше, скорость перемещения зерна может регулироваться углом наклона трубы. При проектировании важно учесть, что опасность несут как слишком пологие, так и чрезмерно крутые самотеки. При недостаточном наклоне трубы снижается производительность оборудования, появляются заторы. Длинные самотеки, расположенные под большим углом к горизонту, дают большой процент битого зерна. Средний диапазон углов наклона самотеков – 36…45 градусов. Точное значение определяется инженерными расчетами в зависимости от вида, влажности, засоренности зерна и требуемой производительности оборудования.

Несмотря на кажущуюся простоту самотечных систем, их проектирование требует профессионального подхода. Малейшая ошибка может стоить слишком дорого: снизится производительность элеватора или ухудшится качество готового продукта. Вот почему изготовление самотеков важно доверять опытным компаниям. Эксперты компании GMT всегда открыты к коммуникации и готовы ответить на любые ваши вопросы. Если вас заинтересовало сотрудничество, свяжитесь с нами по телефону +38 (098) 843 85 75 или оставьте заявку через форму обратной связи на сайте.
