Стальные порталы открытых распределительных устройств ОРУ

Опубликовано: 05 ноября 2024

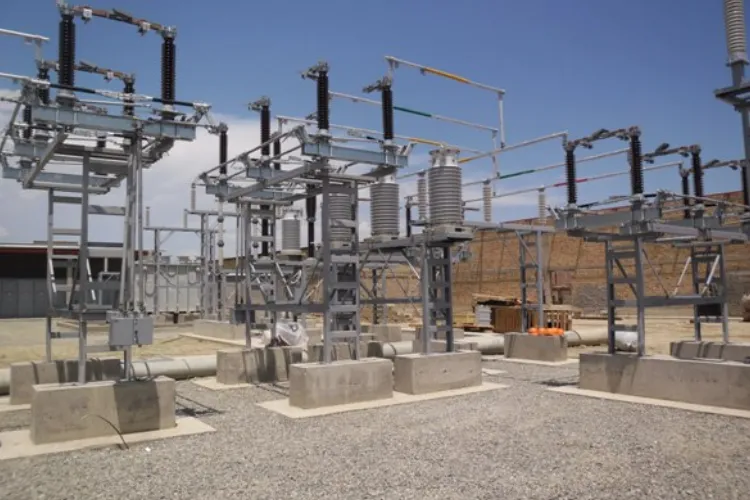

Распределительные устройства выполняют функцию приема и распределения электроэнергии в составе энергетических систем. При напряжении свыше 35 кВ устанавливаются распределительные устройства открытого типа (ОРУ), размещенные на огражденных участках без дополнительной защиты от атмосферных воздействий. Открытое размещение считается экономически выгодным и технологически обоснованным решением, которое снижает капитальные затраты на строительство и упрощает задачу масштабирования энергообъектов.

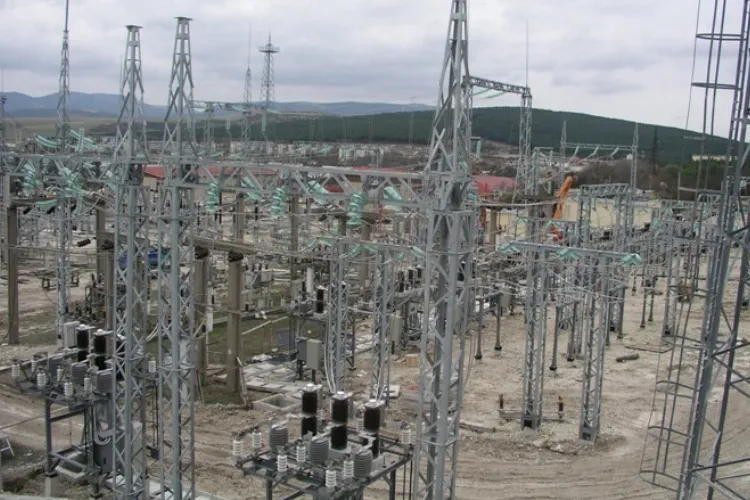

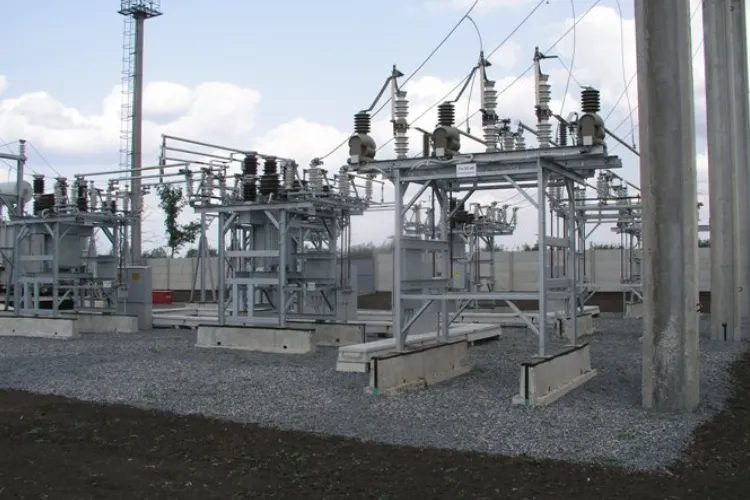

Кроме качества электрической составляющей, бесперебойность ОРУ определяется надежностью опорных металлоконструкций — металлических порталов, которые обеспечивают механическую поддержку электрооборудования, токопроводящих элементов, изоляторов. Порталы ОРУ — это сборные П-образные металлоконструкции, которые состоят из высоких вертикальных стоек, соединенных горизонтальными траверсами. В зависимости от структуры подстанции устанавливаются порталы с одним или несколькими пролетами. Оптимизированная П-образная конструкция и большая высота опор создает безопасные условия для эксплуатации и обслуживания оборудования.

Проектирование металлических порталов ВРП

Надежность порталов обеспечивается на этапе проектирования, параметры стоек и траверс определяются специальными инженерными расчетами. Конструктив унифицированных порталов ОРУ 35-500 кВ соответствует проектам 3.407.9-161 «Унифицированные конструкции порталов ОРУ 500 кВ», 3.407.9-149 «Унифицированные железобетонные и стальные порталы ОРУ 220-330 кВ», 3.407.2-162 «Унифицированные стальные порталы ОРУ 35-150 кВ для обычных и северных районов». Проектирование специальных порталов ОРУ под индивидуальные технические условия осуществляется на основе типовых проектов с внесением обоснованных конструктивных изменений в соответствии с действующей версией Правил устройства электроустановок ПУЭ.

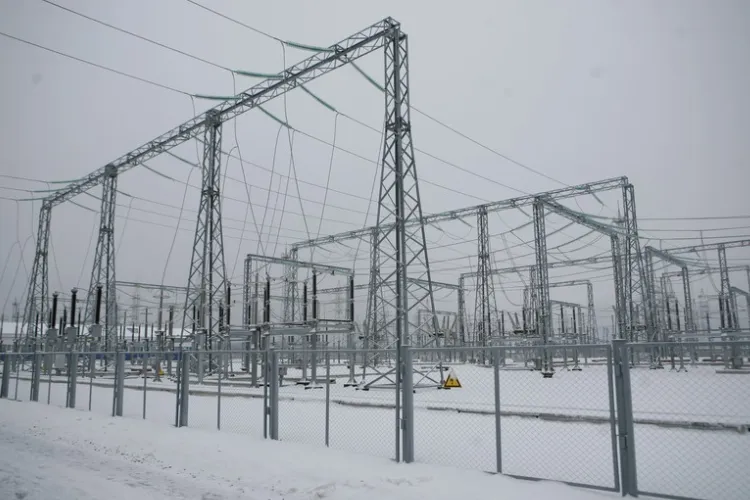

В процессе эксплуатации металлические порталы ОРУ подвергаются значительным атмосферным воздействиям и высоким нагрузкам — механическим, термическим, электродинамическим. Металлоконструкции должны выдерживать силу натяжения проводов, вес грозозащитных тросов, изоляторов и другого оборудования. На опоры и траверсы порталов действуют ветровые и снеговые нагрузки, интенсивность которых зависит от климатических особенностей региона. В связи с этим кроме стандартных модификаций, нормами предусмотрено изготовление порталов ВРУ усиленной конструкции для районов с северным климатом.

Каталог порталов ВРП — типы, характеристики, маркировка

В зависимости от конструктивных особенностей и технологического назначения порталы ВРП подразделяются на несколько типов с различной маркировкой:

• шинные (Ш);
• ячеечные (Я);
• линейные (Л);
• перемычковые (П);
• трансформаторные (Т).

Буквы ПС в маркировке расшифровываются как «портал стальной». Цифрами обозначено расчетное напряжение открытого распределительного устройства.

Стальные порталы ВРУ 35 кВ

Стальные порталы ОРУ 35 кВ шинного и ячеечного типа изготавливаются по типовому проекту 3.407.2-162. Сварные решетчатые конструкции из углового проката имеют две или три стойки с размером поперечного сечения 500х500 мм. Устанавливаются с одним или двумя пролетами.

Стальные порталы ОРУ 110 кВ

Стальные порталы ОРУ 110 кВ шинного и ячеечного типов изготавливаются в решетчатом конструктиве согласно проекту 3.407.2-162. Порталы имеют от 1 до 5 пролетов, количество стоек — от 2 до 6. Размеры поперечного сечения стоек 500х500 мм.

Стальные порталы ОРУ 150 кВ

Стальные порталы ОРУ 150 кВ изготавливаются в соответствии с типовым проектом 3.407.2-162. Имеют комбинированную решетчатую конструкцию: верхние ярусы и траверса — сварные с поперечным сечением 500х500 мм, нижние — собираются болтовыми соединениями.

Стальные порталы ОРУ 220 кВ

Металлические порталы ОРУ 220 кВ шинного и ячеечного типа изготавливаются по типовому проекту 3.407.9-149. Имеют решетчатую конструкцию с одним или двумя прогонами, собираются болтовыми соединениями из стальных уголков.

Стальные порталы ОРУ 330 кВ

Стальные порталы ОРУ 330 кВ — решетчатые конструкции шинного, перемычкового, ячеечного, трансформаторного типов. Изготавливаются согласно проекту 3.407.9-149 в виде решетчатых конструкций из углового проката с помощью болтового соединения. Имеют один или два прогона.

Стальные порталы ОРУ 500 кВ

Металлические порталы ОРУ 500 кВ — однопролетные или двухпролетные решетчатые металлоконструкции шинного, перемычкового и линейного типов. Изготавливаются согласно типовому проекту 3.407.9-161, собираются из углового проката с помощью болтовых соединений.

Заказать изготовление решетчатых и многогранных металлических порталов ОРУ

Наша компания «ДП-Украина» — украинский производитель металлоконструкций для подстанций, линий электропередач, распределительных устройств и другого оборудования энергетической отрасли. Мы изготавливаем стальные порталы ВРУ всех типов на заказ по типовым и специальным проектам. Предоставляем услуги проектирования и монтажа металлических порталов ВРУ. В ходе производства и сборки реализуем модульный принцип, который обеспечивает высокую производительность установки порталов и возможность их эффективной модернизации.

Кроме решетчатых унифицированных порталов у нас можно заказать более современное решение — порталы ВРП с многогранными опорами конической формы из гнутого листового металла. Пустотелая стойка имеет минимальный вес, но наличие нескольких граней укрепляет конструкцию и увеличивает ее устойчивость к эксплуатационным нагрузкам. Секции многогранных опор соединяются между собой телескопическим способом или фланцами, благодаря чему значительно повышается производительность монтажа порталов.

Цена порталов ОРУ рассчитывается индивидуально в зависимости от выбранной марки стали, габаритов и конструктивных параметров металлоконструкции. Для индивидуального расчета стоимости изготовления и монтажа металлических порталов ОРУ свяжитесь с нами info@gmt.net.ua, 093 190 37 47, 093 127 49 13, 097 011 49 11.
