Сравнение многогранных и железобетонных ЖБ опор ЛЭП: что выбрать?
Для крепления электрических проводов и навесного оборудования линий электропередач используются опоры — металлические или железобетонные. Прочные несущие конструкции выдерживают вес электротехнических приборов и внешние нагрузки от ветра, снега, гололеда. Популярная модификация металлических опор ЛЭП – многогранные конические стойки, выполненные из гнутой листовой стали. Материалом железобетонных опор служит бетон со стальным армированием. Визуально оба типа опор схожи, но они имеют разные характеристики, технологии изготовления, особенности эксплуатации.
Как выбрать правильный тип опоры ЛЭП
Тип опор ЛЭП выбирают на основе инженерных расчетов, в которых учитываются технические характеристики, эксплуатационные нагрузки и нормативные требования:
- напряжение и другие параметры линии;
- высота и шаг опор;
- расположение и тип опоры – угловая, промежуточная, переходная, анкерная;
- условия эксплуатации – контакт с почвой, химикатами, пресной или соленой водой, наличие вибрационных нагрузок, сложность рельефа, свойства грунта;
- погрузка от силы ветра, снега, льда, сейсмическая активность в районе;
- сила натяжения и вес электрических проводов;
- требования к долговечности конструкций (капитальные или временные);
- возможности логистики, бюджет проекта;
- архитектурные требования к монтажу внутри населенных пунктов.
Нормы проектирования ЛЭП и их опор регулируются стандартом ДСТУ IEC 60826:2024 «Воздушные линии электропередачи. Критерии проектирования».

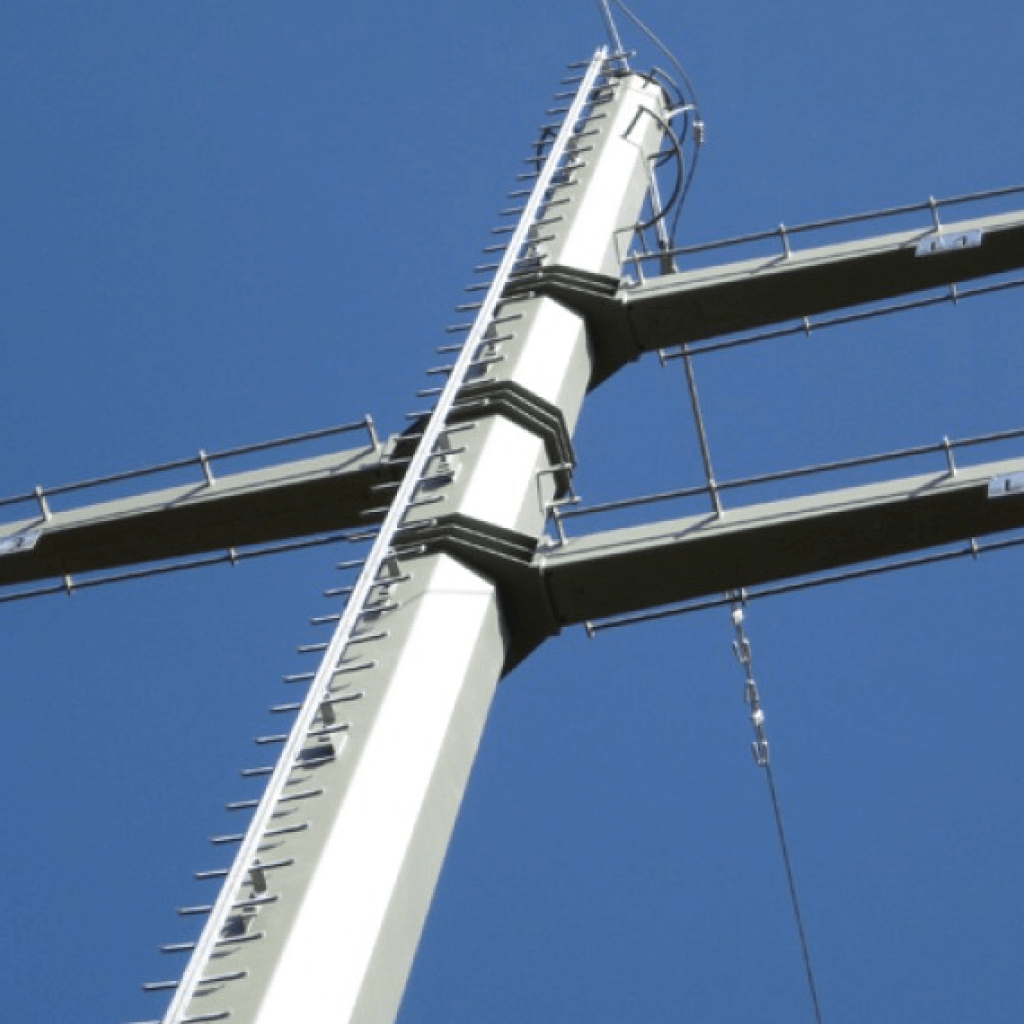

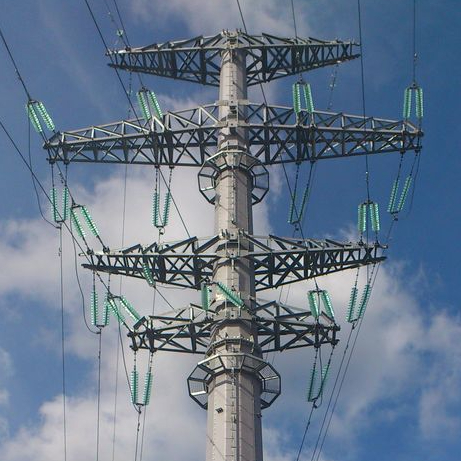

Что такое многогранные опоры ЛЭП
Многогранные опоры ЛЭП – это конические стойки, изготовленные из гнутой листовой стали. Поперечное сечение имеет многогранную форму, внутри конуса остается свободное пространство для проведения кабеля с сервисным доступом через ревизионный люк. Для подвешивания проводов, изоляторов, молниезащиты, тросов и другого оборудования к опорам привариваются горизонтальные траверсы. Многогранный конструктив – это главная особенность, которая делает такие опоры очень прочными и устойчивыми к эксплуатационным нагрузкам. Тонкостенный конус имеет 6, 8, 12 или более граней, образованные линии изгиба выполняют функцию ребер жесткости для защиты от деформаций и поломок. Для формирования граней используется листогибочный пресс. При высокой прочности многогранная опора имеет относительно небольшой вес по сравнению с железобетоном. Это упрощает монтаж, уменьшает затраты на транспортировку и грузовые работы.
Многогранные опоры имеют больший диаметр в нижней точке и меньший – на верхушке. Монтаж производится посекционно, если общая высота стойки более 12 метров. Секции совмещаются между собой телескопическим способом или с помощью фланцев. Телескопическое соединение подходит для легких опор, фланцевое – для более нагруженных. Стойки устанавливаются на бетонный фундамент через стальные закладные детали с анкерным креплением. Прочность и несущая способность многогранных опор зависит от нескольких параметров – высоты, толщины листовой стали и количества граней. Эти параметры рассчитываются инженером индивидуально для каждого проекта. Подытожим преимущества многогранных стальных опор ЛЭП:
- сочетание высокой несущей способности и минимального веса;
- уменьшены затраты на логистику, простой монтаж, секционная конструкция;
- менее жесткие требования к фундаменту;
- широкий диапазон диаметров и высот для линий низкого и среднего напряжения (0,4-110 кВ), а также высоковольтных ЛЭП (220-330 кВ);
- гибкость проектирования за счет комбинирования толщин листа и количества граней;
- пустотелая конструкция, возможность протягивания кабеля внутри опоры;
- оснащение многогранной опоры ревизионным люком для проведения технических работ;
- надежная защита от коррозии горячим цинкованием.

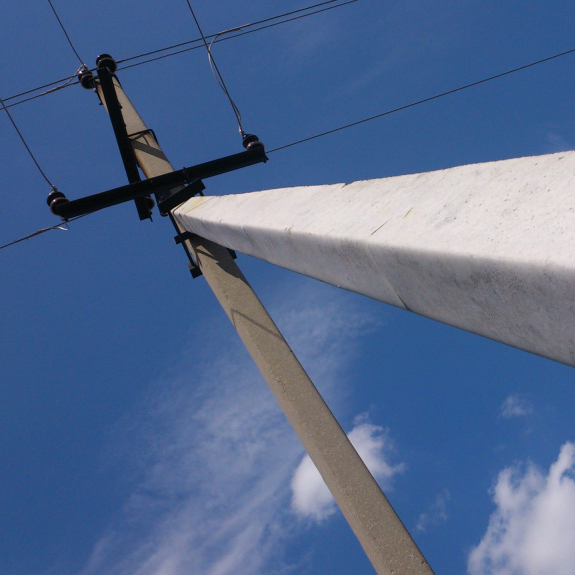

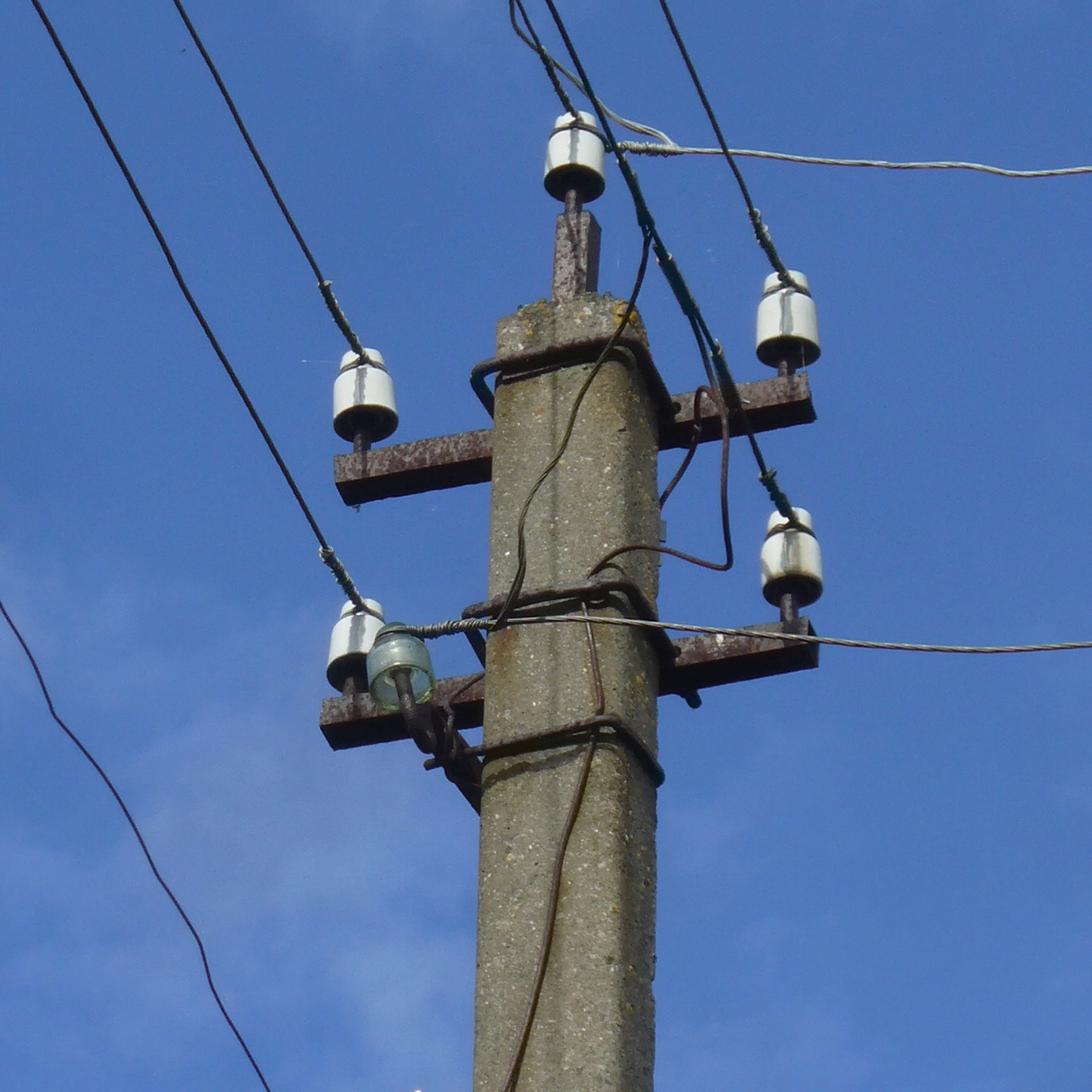

Что такое железобетонные ЖБ опоры
Железобетонные опоры ЛЭП производятся из бетона со стальным армированием для повышения прочности и устойчивости к эксплуатационным нагрузкам. Арматура усиливает бетонные конструкции, устраняет естественную хрупкость материала, позволяет формировать надежные опорные конструкции, устойчивые к коррозии. Функционал ЖБ опор не отличается от многогранных – они также используются для монтажа электрооборудования линий электропередачи и крепления проводов. Есть разные типы железобетонных опор ЛЭП — конические, цилиндрические, призматические, прямоугольные, кольцевые.
Железобетонная опора выдерживает высокие нагрузки от натяжения проводов и веса подвесного оборудования, но имеет большой вес по сравнению с многогранными стойками. Тяжелый железобетон повышает требования к фундаменту, усложняет монтаж и транспортировку. Технологический процесс изготовления ЖБ опор более сложен и трудозатратен. Такие конструкции имеют большой срок эксплуатации, выдерживают низкие температуры, но иногда подвержены хрупкому разрушению от механических повреждений или коррозии армирования. Распространена область применения железобетонных опор — линии электропередачи низкого и среднего напряжения 0,4-35 кВ.
Сравнение многогранных и железобетонных опор ЛЭП
| Критерий | Многогранные металлические опоры | Железобетонные опоры |
| Конструктивные отличия | Тонкостенные конические стойки с многогранным поперечным сечением и свободным пространством внутри | Железобетонные стойки различных форм – призматические, конические, прямоугольные, цилиндрические, кольцевые |
| Материалы | Изготавливаются методом гибки листовой стали с образованием нескольких граней | Изготавливаются из бетона, армированного стальной арматурой |
| Вес и транспортировка конструкций | В несколько раз меньший вес, легкая транспортировка отдельных конических секций в компактном виде | Тяжелые опоры, необходимость привлечения специального транспорта для перевозки ЖБ опор |
| Требования к фундаментам для разных типов опор | За счет небольшого веса устанавливаются на облегченный бетонный или свайный фундамент | Монтаж тяжелых железобетонных опор требует усиленных фундаментов |
| Монтаж опор | Опоры монтируются из нескольких легких секций, соединяемых фланцами или телескопически без привлечения тяжелой грузовой техники | Для монтажа ЖБ опор требуется более мощная подъемная техника, увеличивается объем земляных работ и общие сроки выполнения |
| Эксплуатация в разных условиях | Нет ограничений по условиям эксплуатации, защита от коррозии обеспечивается горячим цинкованием, устойчивость к ветровым нагрузкам – многогранным конструктивом | Выдерживают значительные нагрузки, критические перепады температур, но хуже проявляют себя в экстремальных условиях и на сложных почвах. |
| Обслуживание и ремонтопригодность | В случае повреждения можно восстановить цинковое покрытие или заменить отдельные конические секции | При повреждении опоры обычно требуется ее полная замена |
| Стоимость производства | Более дорогое изготовление, но экономия на доставке, монтаже и простом ремонте | Дешевле изготовление, но более дорогая и сложная доставка и монтаж |
| Архитектурный вид и эстетика конструкций | Обладают более эстетической текстурой с металлическим блеском, лучше дополняют архитектуру города | Имеют более массивную конструкцию и менее эстетическую бетонную текстуру |
| Сферы применения | Универсальное решение для всех ЛЭП — низкого и среднего напряжения, высоковольтных линий | Применяются преимущественно для загородных линий низкого и среднего напряжения |
Конструктивные отличия
Стальная многогранная опора имеет легкую пустотелую конструкцию, прочность которой обеспечивается наличием нескольких продольных граней. Граненая форма делает металлическую опору устойчивой к ветровым нагрузкам, натяжению проводов и весу оборудования. Железобетонные опоры ЛЭП имеют вид столба призматической, конической или прямоугольной формы. В обоих вариантах для крепления изоляторов, проводов, тросов и других устройств используются горизонтальные металлические траверсы.
Материалы
Многогранные опоры изготавливаются из листовой гнутой стали с защитой от коррозии методом горячего цинкования. Толщина листа и количество граней рассчитывается в зависимости от заданных нагрузок. Опора погружается в ванну с расплавленным цинком, на внутренних и наружных поверхностях образуется равномерный защитный слой, который делает металл неуязвимым к воде, химическим веществам, пару, почве, перепадам температур, ультрафиолету. Железобетонная опора производится из бетона со стальным армированием – это прочный, но более тяжелый материал, который при эксплуатации на открытом воздухе может быть подвержен хрупкому разрушению и образованию трещин.
Вес и транспортировка конструкций
Металлические многогранные опоры производятся из листовой стали, поэтому имеют небольшой вес по сравнению с тяжелыми железобетонными. Кроме того, стальные стойки доставляются отдельными секциями, которые можно легко разместить в стандартном грузовом транспорте. Небольшой вес и компактные размеры секций металлических опор ЛЭП уменьшают затраты на логистику. Железобетонные опоры обычно монолитны, материал более тяжелый и массивный, больше времени занимает погрузка и разгрузка транспорта с привлечением спецтехники, может возникнуть потребность в специальном негабаритном транспорте с соответствующими разрешениями.
Требования к фундаментам для разных типов опор
Больший вес ЖБ опор повышает требования к фундаментам, увеличивается высота углубления, выполняется больше земляных работ, используется более массивные фундаменты. При установке легких многогранных опор затраты на устройство фундамента уменьшаются, процесс занимает меньше времени.
Монтаж опор
Преимуществом многогранных опор является простой секционный монтаж: секции соединяются фланцами или устанавливаются друг в друга телескопическим способом. Монтаж железобетонных опор ЛЭП требует привлечения более тяжелой подъемной спецтехники, ведь каждая опора весит до нескольких тонн. Поэтому проекты строительства ЛЭП с металлическими опорами реализуются в сжатые сроки и с меньшими затратами.
Эксплуатация в разных условиях
Металлические опоры ЛЭП могут применяться в любых условиях эксплуатации, ведь конструкция надежно защищена от коррозии, ветровых и снежных нагрузок методом горячего цинкования. Применение ЖБ опор может быть ограничено на сложных почвах, в сейсмически активных регионах, в агрессивной среде. Кроме того, большой вес и длина железобетонных столбов ограничивает их доставку в труднодоступные районы, тогда предпочтение отдается многогранным конструкциям.
Срок службы опор, обслуживание, ремонтопригодность
Теоретически срок эксплуатации многогранных и железобетонных опор может быть одинаковым, но на практике ЖБ конструкции быстрее теряют целостность, образуют трещины и сколы. Во многих случаях ремонт железобетонной опоры требует полной замены столба. Металлические стойки с качественным цинковым покрытием служат больше, а в случае ремонта достаточно заменить отдельную легкую секцию – это занимает меньше времени и требует меньших затрат на логистику. В результате ЖБ опоры ЛЭП служат 40-50 лет, а срок эксплуатации многогранных стальных конических опор может превышать 50-60 лет.
Стоимость производства
Железобетонные аналоги могут быть дешевле в производстве, но для оценки экономической выгоды посчитайте затраты на сложную доставку, подъем и монтажные работы тяжелых опор. Важно оценивать не только стоимость покупки опор ЛЭП, но и затраты на протяжении всего жизненного цикла конструкции – изготовление, доставки, монтажа, эксплуатации. С этой точки зрения стоимость металлических многогранных опор ЛЭП более выгодна.
Архитектурный вид и эстетика конструкций
Металлическая коническая стойка с несколькими ровными гранями и серебристым оттенком цинкового покрытия – это более эстетичная конструкция, которая имеет органический вид в местном ландшафте. Грубые и массивные железобетонные опоры все реже используются в современных архитектурных проектах, когда важна эстетическая составляющая окружающей среды.
Сферы применения
Многогранные опоры ЛЭП включаются в проекты строительства линий электропередачи с различными характеристиками – низкого напряжения 0,4 кВ, среднего напряжения 6 кВ, 10 кВ, 35 кВ, 110 кВ, а также высоковольтных ЛЭП 330 кВ и выше. Железобетонные опоры также имеют широкий диапазон характеристик, но используются преимущественно для линий низкого и среднего напряжения вне городов.
Оптимальный выбор опор в зависимости от задачи
Какую выбрать опору ЛЭП – многогранную стальную или железобетонную? Если в проекте важно обеспечить быстрый монтаж и простую транспортировку – выбирайте современный многогранный вариант. Секционный конструктив позволяет наращивать высокие опоры для строительства мощных ЛЭП. Граненая форма обеспечивает высокую прочность конических стоек. Процесс изготовления многогранных опор автоматизирован, благодаря чему вы получите стойки с точными размерами и формами. Стальные опоры выглядят более эстетично, поэтому их выбирают для городских линий электропередачи.
Если не можете определиться с выбором, свяжитесь с нашими специалистами – мы подробно проконсультируем вас по всем техническим вопросам изготовления опор ЛЭП. Заказать консультацию: info@gmt.net.ua, +38 (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11. Наша компания ДП-Украина производит металлические многогранные опоры ЛЭП, ведь это наиболее современное, прогрессивное и перспективное решение, успешно зарекомендовавшее себя во всем мире. Новые высокопроизводительные ЛЭП в европейских городах строятся преимущественно на металлических многогранных опорах, поэтому за этими конструкциями будущее мировой энергетики.
FAQ
Что выгоднее по жизненному циклу ТСО: металл или бетон?
По этому критерию TCO (total cost of ownership) выгоднее выбирать металлические опоры ЛЭП. Железобетонные могут быть дешевле в производстве, но транспортировка и монтаж стоят дороже, занимают больше времени и трудовых ресурсов. Металлические многогранные опоры просты в монтаже, легки в транспортировке, надежны в эксплуатации, отвечают современным мировым стандартам, поэтому это более выгодное и дальновидное решение.
Можно ли комбинировать ЖБ и многогранные опоры в одной ЛЭП?
Так, например, менее нагруженные промежуточные опоры изготовлять из железобетона, переходные и угловые – из конических многогранных стоек. Или размещать более эстетические стальные опоры в городе, а за его пределами – железобетонные.
Какой тип опор лучше подходит для модернизации существующих электросетей?
Оптимально использовать стальные многогранные опоры, ведь их легко производить, доставлять и монтировать. Монтажные работы займут минимум времени, уменьшится вынужденный простой действующей линии.
