Металлоконструкции для солнечных панелей

Опубликовано: 27 ноября 2025

Надежность эксплуатации солнечных электростанций зависит не только от характеристик панелей, но и качества их монтажа. Для установки солнечных батарей используется система металлоконструкций, которая служит опорами для оборудования, удерживает под заданным углом наклона и обеспечивает прочный крепеж, устойчивый к ветровым нагрузкам. Есть разные технологические и конструктивные решения для монтажа СЭС на земле, на наклонных и плоских крышах, на строительных каркасах. Наша компания ДП-Украина производит все виды металлоконструкций для солнечных панелей по индивидуальным заказам. Опорные конструкции просты в монтаже, совместимы с разными типами панелей, имеют оптимизированный конструктив. Работаем на собственном производстве, предлагаем выгодные цены, быструю реализацию, доставку и монтаж по Украине.

Изготовление металлоконструкций для солнечных панелей

Металлоконструкции для монтажа солнечных станций – это стальные каркасные опоры, изготовленные индивидуально под заданное количество и габариты панелей. Каркас состоит из вертикальных С-образных стоек, горизонтальных и наклонных П-образных раскосов и направляющих. Материал – холоднокатаный стальной профиль S235/S355 с антикоррозионной защитой методом горячего цинкования. Для крепления используются оцинкованные метизы. Технология изготовления:

лазерная или плазменная резка – раскрой стального профиля на станках с ЧПУ;
сверление отверстий, формование пазов для крепления и регулировки угла;
горячее цинкование для защиты от коррозии методом погружения профиля в расплавленный цинк.

Типы конструкций для солнечных электростанций

Эффективность генерации электроэнергии солнечными станциями напрямую зависит от угла наклона. Оптимально, если панели наклонены непосредственно к направленным солнечным лучам. Самый простой способ контролировать угол наклона – выбрать наиболее выгодное положение и зафиксировать модули. Для большей эффективности система оснащается механизмами для регулировки угла – панели можно поворачивать в нужное положение в зависимости от времени суток. Этот процесс можно автоматизировать и установить специальные трекеры, которые будут следить за уровнем освещения и автоматически поворачивать панели в нужном направлении.

Фиксированные системы

Наиболее распространенный тип солнечной станции – фиксированная система, которая монтируется на стационарных металлоконструкциях. При расчете угла наклона учитывается дневная освещенность, изменение сезонов, годовые нормы производства электроэнергии. Панели монтируются на жесткий металлокаркас без дополнительных приспособлений – это самый простой способ, позволяющий строить недорогие наземные и крышные СЭС. Хотя фиксированная станция частично теряет потенциал за счет статического угла, но в регионах с большим количеством солнечных дней такого решения вполне достаточно. Достоинства:

минимальные капитальные затраты на старте;
простое обслуживание без привлечения узких специалистов;
быстрое изготовление и монтаж.

Конструкции с регулируемым углом наклона

Если необходимо повысить генерацию и получать максимально возможный объем электроэнергии в течение целого года, каркас оснащается поворотной системой для регулировки угла наклона. Регулировка требует активного мониторинга, что делает систему менее автономной. Но по цене, эффективности и функциональности такой вариант является золотой серединой между стандартными фиксированными станциями и инновационными СЭС с трекерами. Расходы на изготовление поворотных механизмов окупаются за счет повышения выработки электроэнергии. Достоинства:

возможность регулировки угла в зависимости от положения солнца в течение суток и смены сезонов;
увеличение генерации без привлечения автоматики;
проще обслуживание по сравнению со станциями на трекерах.

Трекеры

Значительно повысить эффективность солнечной станции в регионах с недостаточным освещением можно за счет средств автоматизации – специальных трекеров, отслеживающих движение солнца в течение суток. Система оснащается поворотными механизмами, электродвигателями и редукторами, управляющими перемещением панелей по заданному алгоритму в течение суток. Цифровой контроллер анализирует сигнал датчика и подает команду изменение угла. Панели постоянно вращаются вокруг одной или двух осей, чтобы захватить больше солнечной энергии и увеличить генерацию. Трекеры оснащаются системами блокировки на случай аварии или непогоды и подключаются к резервным источникам питания, обеспечивающим автономность станции. Цена СЭС с трекерами выше, но затраты окупаются за счет увеличения генерации на 20-40%. Достоинства:

максимальный прирост генерации по сравнению с другими типами;
автоматическая регулировка угла без участия оператора;
возможность индивидуальных настроек для обеспечения нужд конкретной станции.

Как выбрать лучший тип?

Выбор типа опор для солнечных панелей основывается на экономических расчетах – необходимо сравнить годовую генерацию каждого типа, оценить срок окупаемости, определить приоритеты и масштабы проекта. На это влияют несколько факторов:

климатические особенности региона, параметры инсоляции, количество солнечных дней в году, расположение участка под строительство СЭС, ветровые и снежные нагрузки;
потребность потребителя в генерации энергии – основной или резервный источник;
финансовый приоритет – быстрая окупаемость при минимальных инвестициях или экономия в долговременной перспективе;
бюджет на монтажные работы;
возможности технического обслуживания — станции с автоматической регулировкой угла нуждаются в регулярном сервисе и контроле, фиксированный металлокаркас простейший в обслуживании;
габариты и масштабы установки – частные домохозяйства или промышленные масштабы.

Фиксированные каркасы для солнечных панелей – распространенное решение для частных домов и небольших предприятий, работающих в условиях достаточной инсоляции. Средний сегмент коммерции и производства выбирает станции с регулировкой угла, которые дают более перспективную экономию. Генерация в промышленных масштабах происходит на автоматизированных солнечных электростанциях, оснащенных одноосными и двухосными трекерами движения солнца для автоматического изменения угла наклона панелей. Первоначальные инвестиции более высоки, но скоро окупаются за счет значимой экономии.

Проектирование металлоконструкций для солнечных станций

Расчет нагрузок

При расчете нагрузок на металлоконструкции для СЭС учитываются ветровые и снежные нагрузки, вес фотоэлектрических модулей и вспомогательного оборудования, свойства грунта при наземном размещении, материал кровли при установке панелей на крыше. Станции с трекерами проектируются с учетом трения, вибрации, динамических и ударных нагрузок при работе мотор-редукторов и подвижных поворотных механизмов. Для систем с регулируемым углом нагрузки рассчитываются для всех вариантов ориентации солнечных панелей. Профессиональные инженерные расчеты преследуют цель проверить прочность креплений, отсутствие прогибов и деформаций под нагрузками, устойчивость к давлению ветра и снега.

Стандарты и нормативы (ДСТУ, EN, IEC)

Проектирование металлоконструкций для солнечных станций регулируется государственными и международными стандартами:

ДБН В.1.2-2:2006 Нагрузки и воздействия. Нормы проектирования;
ДСТУ 7503:2014 Гелиоэнергетика. Фотоэлектрические станции. Термины и определения понятий;
EN IEC 61215-1-1:2022 Наземные фотоэлектрические (PV) модули. Аттестация конструкции и одобрение типа.
ДБН В.2.5-16-99 Инженерное оборудование сооружений, внешних сетей. определение размеров земельных участков для объектов электрических сетей;
СОУ НЭК 341.001:2019 Требования к ветровым и солнечным электростанциям при их работе параллельно с объединенной энергетической системой Украины;
ДСТУ 8635:2016 Гелиоэнергетика. Площадки для фотоэлектрических станций. Присоединение станций к электроэнергетической системе;
ДСТУ EN IEC 61730-1:2018 Определение безопасности фотоэлектрических модулей. Часть 1. Требования к конструкции;
ДСТУ-Н Б EN 1991-1-4:2010 Еврокод 1. Действия на конструкции. Часть 1-4. Общие действия. Ветровые нагрузки;
ДСТУ-Н Б EN 1991-1-3:2010 Еврокод 1. Действия на конструкции. Часть 1-3. Общие действия. Снежные нагрузки.

Защита от коррозии

Важным этапом изготовления конструкций для солнечных панелей является антикоррозионная защита. Металлические опоры, каркасы и крепеж подвергаются горячему цинкованию – погружаются в расплав цинка при температуре около 460 градусов. На поверхности образуется крепкий защитный слой, состоящий из нескольких фаз железо-цинкового сплава и чистого цинка. Благодаря такой структуре покрытие не отслаивается, не деформируется, не стирается. Срок службы металлоконструкций для солнечных электростанций составляет более 50 лет в зависимости от условий эксплуатации. Цинковое покрытие не подвергается воздействию влаги, ультрафиолета, перепадам температур, гололеду, снежным нагрузкам. Технология цинкования методом погружения позволяет оцинковывать большие партии металлического профиля в сжатые сроки.

Монтаж опор для солнечных панелей

Элементы каркаса из стального профиля производятся на заводе металлоконструкций и поставляются на объект для выполнения монтажных работ. Монтаж производится быстро и с минимальными трудозатратами по принципу конструктора – каждый профиль имеет точные размеры, оснащается комплектом креплений и монтажными отверстиями. Порядок монтажа зависит от способа размещения панелей – наземный или кровельный.

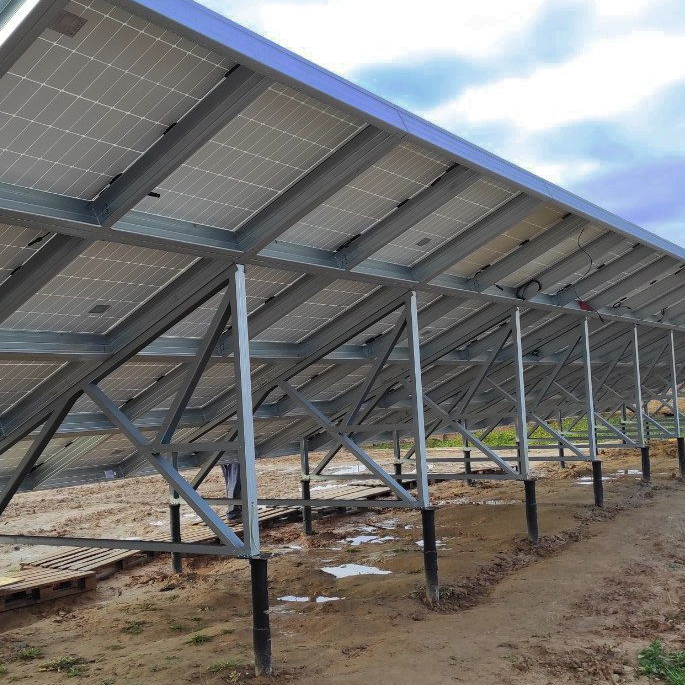

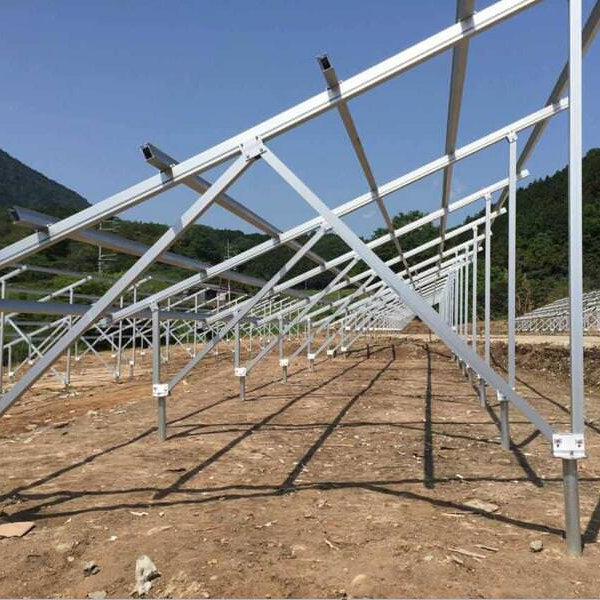

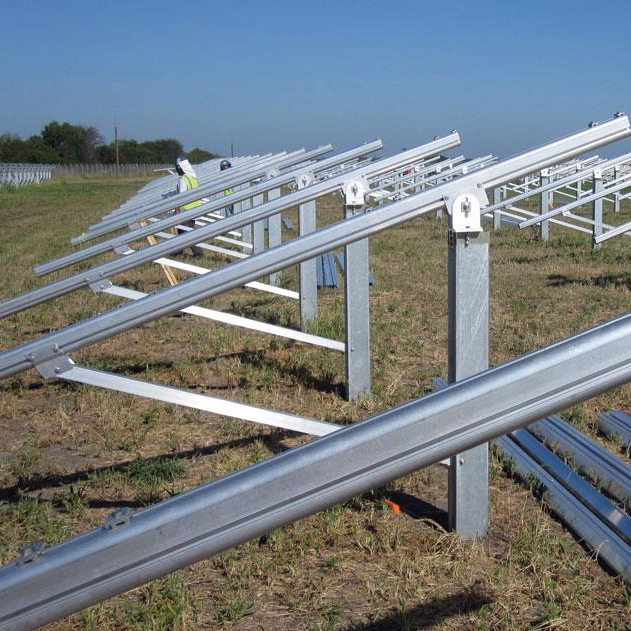

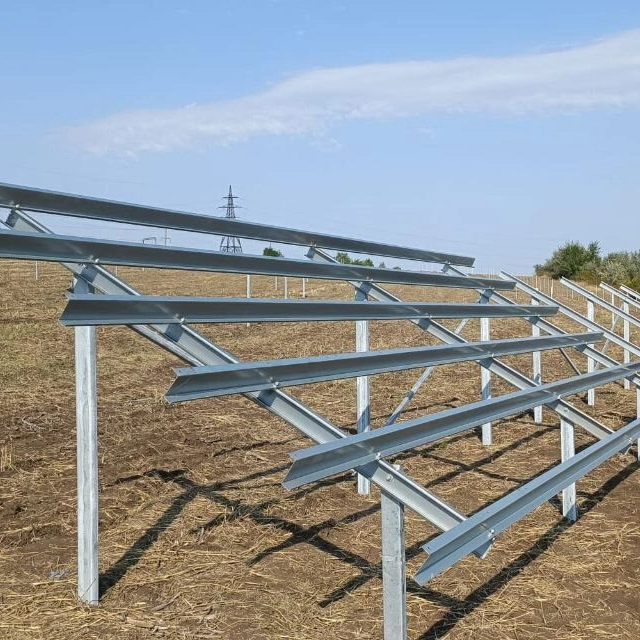

Наземные станции

Металлоконструкции устанавливаются непосредственно на грунт, размещаются на открытом участке без застройки и затененных участков. Монтируются на бетонный или свайный фундамент. Обладают стабильной конструкцией и устойчивостью к ветровым нагрузкам. Монтируются без ограничений в углу наклона и ориентации модулей для максимально эффективной работы системы. При проектировании учитывается тип почвы и климатические особенности региона. Этапы монтажа – устройство фундамента, установка вертикальных опорных стоек и поперечного направляющего профиля.

Кровельные станции

Кровельные конструкции предназначены для монтажа СЭС на кровле – такая схема позволяет сэкономить пространство и установить модули в компактном положении с выгодной ориентацией к солнцу. Системы крепления проектируются под любой тип кровельного материала – профнастил, рубероид, мембрану, металлочерепицу. Конструкция опор зависит от типа крыши – плоская или наклонная. Этапы монтажа – вкручивание винт-шурупов в кровельный материал, установка несущего опорного профиля, монтаж направляющих для крепления панелей.

Срок службы

Срок службы металлоконструкций для крепления солнечных панелей зависит от качества изготовления, монтажа и антикоррозионной защиты. Защита от коррозии горячим цинкованием увеличивает срок эксплуатации каркасов, опор и креплений до 50 лет в зависимости от условий эксплуатации, ветровых и снежных нагрузок, веса и габаритов солнечных панелей, вспомогательного оборудования, электропривода и систем автоматики. Металлоконструкции – это наиболее долговечный и надежный элемент станции, который служит дольше, чем фотоэлементы, инверторы и трекеры.

Стоимость металлоконструкции для солнечных панелей

Стоимость изготовления металлокаркаса и крепежа для СЭС рассчитывается в зависимости от следующих факторов:

габариты и вес солнечных панелей;
способ расположения станции — наземная или кровельная (плоская или скатная крыша);
тип конструкции – фиксированная, с регулируемым углом или на трекерах;
марка стали; тип металлического профиля;
требования к антикоррозионной защите и толщине цинкового покрытия;
ветровые и снежные нагрузки;
геометрия и конструктивные параметры каркаса – угол наклона, шаг направляющих, количество опор;
оснастка поворотным механизмом;
тип фундамента (для наземных систем);
сложность доставки и монтажа;
объем заказа металлоконструкций;
масштабы станции – для частных, коммерческих или промышленных нужд.

Заказать металлоконструкции для СЭС

Наш завод ДП-Украина занимается производством металлоконструкций для энергетических объектов. Одним из востребованных направлений нашей работы является изготовление опор и каркасов для солнечных станций зеленой возобновляемой энергетики. Мы предоставляем услуги под ключ:

расчет нагрузок, проектирование опорных конструкций для СЭС;
изготовление опор, каркасов, направляющих, крепежа на собственном производстве;
защиту от коррозии металлического профиля методом горячего цинкования;
доставка металлоконструкций по Украине;
монтаж каркасов наземных и кровельных станций на плоских и скатных кровлях;
установка фиксированных металлоконструкций, станций с поворотными механизмами и трекерами;
гарантийное и послегарантийное обслуживание.

По всем вопросам обращайтесь в отдел продаж компании – оставьте заявку на сайте или свяжитесь удобным способом: info@gmt.net.ua, (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11.

Часто задаваемые вопросы

Можно ли установить солнечные панели на крышу?

Да, это распространенная практика – солнечные панели крепятся на плоские и скатные крыши с помощью специальных опорных металлоконструкций.

Можно ли использовать винтовые сваи?

Да, это надежный, простой и удобный способ монтажа металлических каркасов для наземных СЭС с минимальными земляными работами и без бетонирования.

Каков зазор между солнечными панелями?

Точный зазор определяет проектировщик. Средний диапазон – 10…20 мм для вентиляции модулей и компенсации термического расширения.

Какие стандарты регулируют производство и монтаж?

Производство регулируется специальными нормами на солнечные станции и универсальными отраслевыми стандартами качества и безопасности, применяемыми ко всем типам стальных конструкций.
