Легкие стальные тонкостенные конструкции (ЛСТК)

Опубликовано: 04 сентября 2025

Легкие стальные тонкостенные конструкции (ЛСТК) – это строительные металлоконструкции, выполненные из холодноформованного тонкостенного профиля из оцинкованной стали толщиной от 0,6 до 4 мм для возведения малоэтажных жилых домов, цехов, складов, павильонов, ангаров, ограждающих конструкций. ЛСТК – это выгодное решение для современного каркасного строительства, позволяющее возводить сооружения в минимальные сроки, с гарантией надежности, долговечности и безопасности. Легкие стальные тонкостенные конструкции производятся в заводских условиях на автоматизированном CAD/CAM производстве, имеют точную геометрию, равномерно распределяют нагрузку и быстро собираются по принципу конструктора. Горячее цинкование обеспечивает надежную защиту стали от коррозии. Все эти факторы делают ЛСТК популярными и востребованными системами металлоконструкций в прогрессивной строительной отрасли.

Конструктивные элементы ЛСТК

Каркасные металлоконструкции собираются из разных видов гнутого профиля (C, L, U, Z, Ω, Σ и других). Толщина материала и форма поперечного сечения профиля определяют его несущую способность, поэтому для каждого конструктивного элемента выбирается отдельный тип профиля. Чем больше полок и изгибов имеет профиль, тем выше нагрузки он выдерживает, ведь каждый изгиб – это ребро жесткости, которое делает металлоконструкцию выносливой и прочной. Из тонкостенного стального профиля изготавливается каркас внутренних и наружных стен, стропильные фермы и потолочные панели для строительства мансардных помещений и кровли. На металлокаркасе из легких тонкостенных конструкций устанавливаются стеновые панели, облицовка, утепление.

Например, чаще всего U-образный профиль используется для изготовления направляющих конструкций, С-образный – для стоек, самый простой L-образный – для перемычек и обрешетки, Σ – для усиленных несущих элементов. В более нагруженных местах инсталлируются двойные профили. Точный вывод о выборе профиля делает конструктор, учитывая фактические эксплуатационные нагрузки и конструктивные особенности строительного сооружения. Сочетание стоек, направляющих и перемычек соответствующего профиля позволяет создать стабильную каркасную металлоконструкцию, которая выдерживает эксплуатационные нагрузки, отвечает требованиям безопасности и имеет длительный срок службы.

Направляющие. Направляющий профиль (U-образный и другие) располагается горизонтально по периметру металлокаркаса в верхней и нижней части. Нижние направляющие равномерно распределяют вес строения и передают нагрузку от стоек к фундаменту, верхние – от кровельной конструкции на стояки. Направляющие формируют контур здания и определяют внешнюю геометрию здания.
Стоечные профили. Вертикальные стойки могут быть изготовлены из С-образного профиля, усиленные опорные элементы – из Σ-образного профиля. В местах повышенных эксплуатационных нагрузок устанавливаются удвоенные профильные балки. Стойки воспринимают основную массу кровли и ветровые нагрузки, обеспечивают устойчивость и жесткость всего металлокаркаса.
Перемычки. Перемычки – это вспомогательные горизонтальные элементы каркасной конструкции из ЛСТК. Для изготовления используются менее мощный профиль, например L-образный. Перемычки не являются основными несущими элементами, но включаются в каркасную систему для равномерного распределения нагрузки. Они формируют верхний и нижний контур оконных и дверных проемов, обеспечивая жесткость и стабильную геометрию конструкции.

Легкие строительные конструкции – методы крепления

Легкие стальные тонкостенные конструкции собираются на строительной площадке, но на масштабных объектах возможна частичная сборка узлов в заводских условиях. Монтаж профиля производится в соответствии с согласованным проектом – предварительно выполняется разметка участка, далее поочередно устанавливаются пронумерованные профили. Для крепления к фундаменту и стеновым панелям используют механические или химические анкеры, резьбовые шпильки, дюбеля. Профиль между собой соединяется шурупами, болтами, заклепками с образованием сборно-разборной конструкции. Предпочтение отдается разъемным соединениям, которые не повреждают структуру металла и при необходимости могут быть демонтированы. Места соединений усиливаются специальными металлическими пластинами. Сварка используется в ограниченных случаях, так как есть риск термической деформации тонкостенных профилей. ЛСТК совместимы с крепежом для вентилируемых фасадов, сэндвич-панелей, подвесных конструкций.

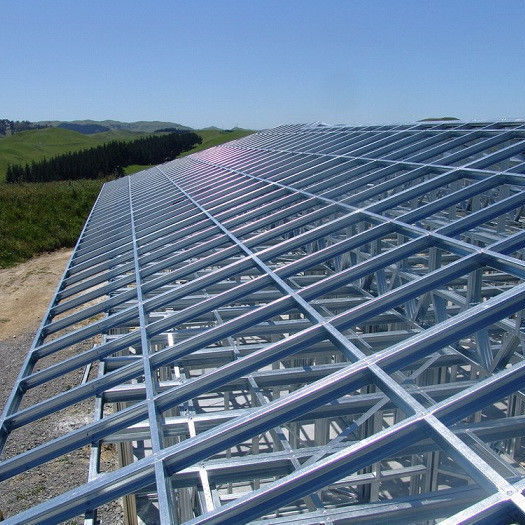

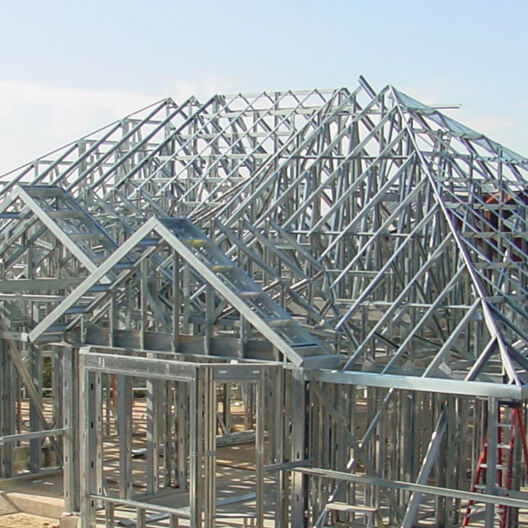

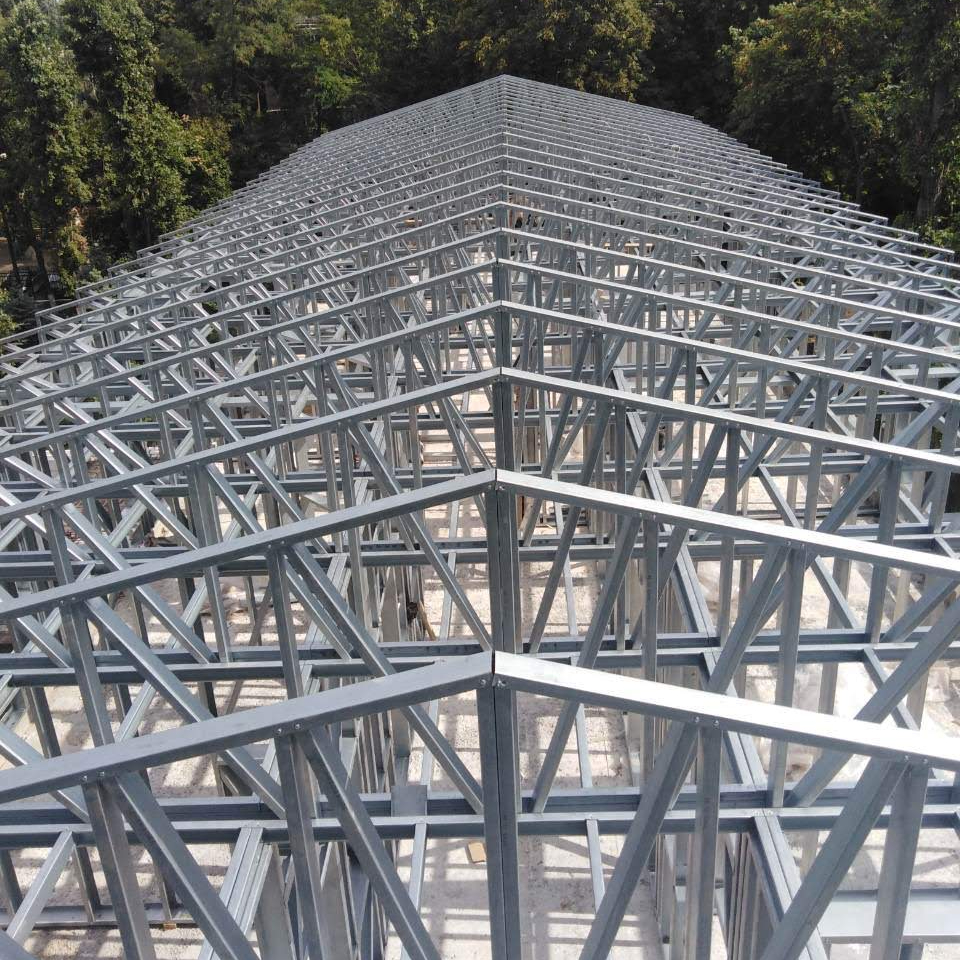

Монтаж начинается с установки горизонтальных направляющих и вертикальных стоек на фундамент. Монтируются перемычки, производится монтаж потолочных панелей. Если необходимо перекрыть большой пролет с минимальным количеством опор, из тонкостенного профиля изготавливаются усиленные несущие конструкции – стропильные фермы. Стропы могут быть собраны на строительной площадке или в заводских условиях. Выбор метода крепления зависит от проектных решений, основанных на инженерных расчетах. Учитываются масштабы здания, эксплуатационные нагрузки, наличие сейсмической активности и вибрационных воздействий. Основное значение имеет материал основания и стеновых панелей – бетон, дерево, газобетон, кирпич и т.д. Также на выбор технологии установки влияет толщина тонкостенного профиля и вид утеплителя.

Чем ЛСТК отличаются от традиционных металлических конструкций?

Легкие строительные конструкции из тонкостенного металлического профиля отличаются от классических металлоконструкций из тяжелого горячекатаного профиля, имеют свои особенности, преимущества и нюансы применения. Основные отличия ЛСТК от обычных металлоконструкций:

изготавливаются из легкого гнутого профиля с тонкими стенками, в отличие от более тяжелого традиционного металлопроката (швеллера, трубы, двутавра, уголка);
за счет тонкой стенки имеют меньший вес, создают меньшие нагрузки на фундамент;
не требуют сварки при монтаже, тогда как традиционные металлоконструкции из швеллеров и двутавров собираются преимущественно сваркой;
небольшой вес профиля упрощает монтажные работы, позволяет быстро собирать каркасные здания и сооружения с минимальным привлечением грузовой техники;
используются преимущественно для малоэтажного строительства (реже для среднеэтажного), не подходят для монтажа высотных построек.

ЛСТК является оптимальным выбором для строительства легких зданий с относительно небольшими нагрузками и малым количеством этажей. Каркасы из тонкостенного профиля позволяют экономить без ущерба для надежности и безопасности строения, когда нет необходимости использовать традиционные металлоконструкции из более тяжелого стального проката.

Сферы применения легких металлических конструкций

Легкие металлоконструкции ЛСТК находят широкое применение в различных отраслях:

Жилищное строительство. Из тонкостенного профиля производятся малоэтажные жилые дома, модульные здания, коттеджи, таунхаусы, дачные и садовые дома, предназначенные для постоянного или временного проживания. ЛСТК является отличным вариантом для строительства мансард, террас, веранд, зимних садов, гаражей и других сооружений для частных хозяйств.
Коммерческое строительство. Легкие тонкостенные металлоконструкции позволяют быстро и недорого строить коммерческие объекты – магазины, офисы, павильоны, выставочные площади, заведения питания, паркинги, торговые центры, СТО, автомойки, АЗС, гостиницы и другие здания и сооружения. Разумная экономия на металлоконструкциях и монтажных работах создает экономическую выгоду для бизнеса.
Промышленные объекты. ЛСТК – лучший выбор для строительства производственных цехов, баз, мастерских, ангаров, складов, логистических центров, технических и сервисных зданий. Конструкции широко используются в аграрном секторе для монтажа модульных теплиц, животноводческих ферм, зернохранилищ и овощехранилищ. Быстрый монтаж и минимальная нагрузка на фундамент позволяют строить надежные промышленные объекты с меньшими инвестициями.
Ограждающие конструкции. ЛСТК используются для изготовления несущих каркасов ограждающих конструкций – заборов, шумозащитных экранов, внутренних и наружных перегородок для жилых, коммерческих, промышленных объектов. Технология позволяет строить легкие и прочные изгороди с любым заполнением (профнастил, поликарбонат, сетка, стальной лист и т.п.). Порошковая покраска дает необходимый уровень архитектурной эстетики.

Преимущества технологии ЛСТК

Легкие металлические конструкции обладают важными преимуществами, благодаря которым технология становится выбором №1 для многих отраслей строительства. Почему выгодно строить из ЛСТК:

относительно небольшой вес и более низкие нагрузки на несущие конструкции, возможность строить надежные сооружения на недорогом фундаменте;
возможность достройки мансардных помещений на существующих зданиях без перегрузки основания;
точная геометрия, высокопроизводительное автоматизированное производство, оперативное изготовление серийных партий профиля;
быстрое возведение, простой монтаж болтовыми соединениями без сварки и бетонных работ;
антикоррозионная защита стали методом горячего цинкования, порошковое полимерное покрытие в цвета RAL;
гибкая планировка зданий, возможность перепланировки, реконструкции, достройки объектов из ЛСТК;
экономия на изготовлении и монтаже при достаточно высоком уровне надежности, долговечности и прочности конструкций малоэтажного строительства;
модульность конструкции, монтаж профилей точной длины и готовых узлов, изготовленных в заводских условиях;
более низкие затраты на логистику, транспортировка тонкого тонкостенного профиля компактными пакетами.

Недостатки и подводные камни ЛСТК

Использование технологий ЛСТК целесообразно только в проектах, четко обоснованных инженерными расчетами – для мало- и среднеэтажных, модульных, быстровозводимых сооружений с легкими и средними условиями эксплуатации. Тонкостенные профили способны обеспечить значительную экономию сметы, но применение легких металлоконструкций без надлежащей проектной подготовки может содержать опасные “подводные камни”. Основные ограничения касаются этажности строительства – ЛСТК подходят преимущественно для малоэтажных построек (не выше 5-7 этажа). Тонкостенный профиль не всегда подходит для монтажа кровельных конструкций с большими пролетами без дополнительных опор.

Из-за небольшой толщины профиля конструкция металлического каркаса требует тщательного расчета жесткости — при необходимости устанавливаются дополнительные опоры и перемычки, усиливающие стабильность конструкции. Если на верхних этажах предусмотрена установка тяжелой промышленной техники или планируется эксплуатация оборудования с ударными или вибрационными нагрузками, требуется дополнительное укрепление каркаса или переход на традиционные металлоконструкции из горячекатаного профиля. Также проектирование зданий на ЛСТК требует особого внимания к теплоизоляции и пароизоляции во избежание конденсата, мостиков холода и промерзания стен. Как избежать сложностей в реализации ЛСТК технологий:

профессиональное проектирование конструктива;
правильный подбор крепежа, монтажных схем, теплоизоляции;
расчет на устойчивость ко всем видам эксплуатационных нагрузок;
качественная антикоррозионная защита горячим цинкованием;
профессиональные монтажные работы, точность сборки в соответствии с проектными решениями;
соблюдение безопасных условий эксплуатации, предусмотренных проектом.

Чтобы избежать сложностей, используйте технологии ЛСТК четко по назначению и доверяйте профессионалам все этапы реализации проекта – от чертежей и расчетов до изготовления и монтажа.

Технология производства легких стальных тонкостенных конструкций

Технологический процесс производства легких стальных тонкостенных конструкций состоит из нескольких этапов:

проектирование – определение технических характеристик каркасного здания, СAD/CAM проектирование, выбор профилей, компоновка металлоконструкций, расчет на прочность, подготовка документации для ЧПУ;
раскрой заготовок тонколистовой оцинкованной стали, холодная формовка профиля, при необходимости механическая обработка, порошковое полимерное покрытие;
если предусмотрено проектом – изготовление отдельных узлов для модульного монтажа ЛСТК;
контроль точности геометрии, упаковка, комплектация крепежом, доставка на объект, монтаж тонкостенных металлоконструкций.

Раскрой и гибка металлического профиля осуществляется на автоматизированном оборудовании с ЧПУ, управляемом компьютерной программой для обеспечения максимальной точности размеров, форм, взаимного расположения поверхностей.

Стоимость строительства из ЛСТК

Стоимость строительства каркасных зданий по ЛСТК рассчитывается индивидуально. В бюджет включаются расходы на проектную подготовку, изготовление профиля, антикоррозионную защиту, сборку модулей в заводских условиях, доставку и монтаж легких тонкостенных конструкций. Финальная стоимость зависит от масштабов и геометрии сооружения, сложности и объемов металлоконструкций, специфики монтажных работ, выбранных способов крепления ЛСТК.

Наша компания ДП-Украина является ведущим украинским производителем металлоконструкций, в том числе из легкого тонкостенного профиля. Мы выполняем все этапы работ от проекта до монтажа под ключ, производим продукцию на собственном автоматизированном производстве, выполняем заказы любых масштабов. Прямое сотрудничество с производителем – это выгодные цены строительства ЛСТК, гарантия качества и высокий уровень клиентского сервиса. Свяжитесь с нами и закажите расчет стоимости ЛСТК info@gmt.net.ua, +38 (093) 190 37 47, +38 (093) 127 49 13, +38 (097) 011 49 11.

Часто задаваемые вопросы

Можно ли строить многоэтажные здания с ЛСТК?

Можно, но в ограниченных случаях. Оптимальное применение ЛСТК – до 5-7 этажей. Для многоэтажек требуется детализированный проект, учитывающий сейсмические и ветровые нагрузки. Существует мировой опыт строительства ЛСТК до 10-12 этажей, но в сочетании с другими материалами и технологиями.

Каков срок службы легких металлических конструкций и требуется ли обслуживание?

Срок службы ЛСТК составляет 75-100 лет при условии точных проектных расчетов, профессионального монтажа и использования качественной оцинкованной стали. Обслуживание простое — достаточно периодически осматривать крепления и покрытия, проверять наличие поломок, особенно после экстремальных ветровых или сейсмических нагрузок.

Какие нормы и стандарты регулируют производство и монтаж ЛСТК в Украине?

Различные этапы проектирования, изготовления и строительства ЛСТК регламентируются стандартами ДСТУ-Н Б В.2.6-87:2009 «Конструкции зданий и сооружений. Руководство по проектированию конструкций домов с применением стальных тонкостенных профилей», ДСТУ EN 10346:2022 «Стальной плоский прокат с Б 1993-1-12:2012 «Еврокод 3. Проектирование стальных конструкций», ДСТУ EN 1090-4:2019 «Выполнение стальных и алюминиевых конструкций», ДБН В.2.6-198:2014 «Стальные конструкции. Нормы проектирования» и другими.

Можно ли совмещать ЛСТК с другими строительными материалами (бетон, дерево, кирпич)?

Да, ЛСТК можно комбинировать с другими материалами и технологиями. С бетоном – для строительства фундаментов, перекрытий, опорных колонн. С деревом – для возведения перегородок, облицовки, утепления. С кирпичом и газоблоком – для наружных и внутренних стен.
